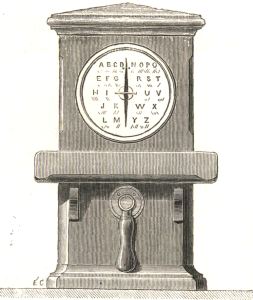

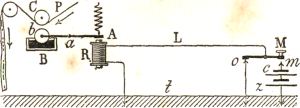

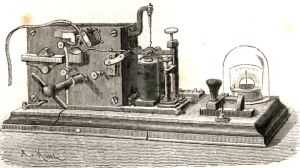

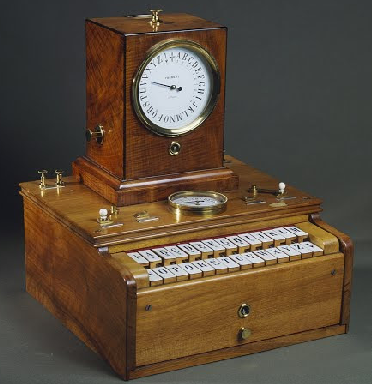

Les progrès de la télégraphie électrique furent timides , jusqu'à l'arrivée de M. de Vougy comme directeur général des ligues télégraphiques, le 28 octobre 1853. S'en suivi un système de télécommunication plus efficace

La guerre franco-allemande de 1870-1871, parfois appelée guerre franco-prussienne ou guerre de 1870, est un conflit qui oppose, du 19 juillet 1870 au 28 janvier 1871, la France à une coalition d'États allemands dirigée par la Prusse et comprenant les vingt-et-un autres États membres de la confédération de l'Allemagne du Nord, ainsi que le royaume de Bavière, celui de Wurtemberg et le grand-duché de Bade. Cette guerre fut considérée par le chancelier Otto von Bismarck comme une conséquence de la défaite prussienne lors de la bataille d'Iéna de 1806 contre l'Empire français.

La victoire entraîne l'annexion par le Reich de l'Alsace (excepté le Territoire de Belfort) et d'une partie de la Lorraine (Moselle actuelle), que la France ne récupérera qu'en 1918 à la suite de la Première Guerre mondiale.

Carte Alsace Lorraine 1871-1918 , Voir la page Allemagne.

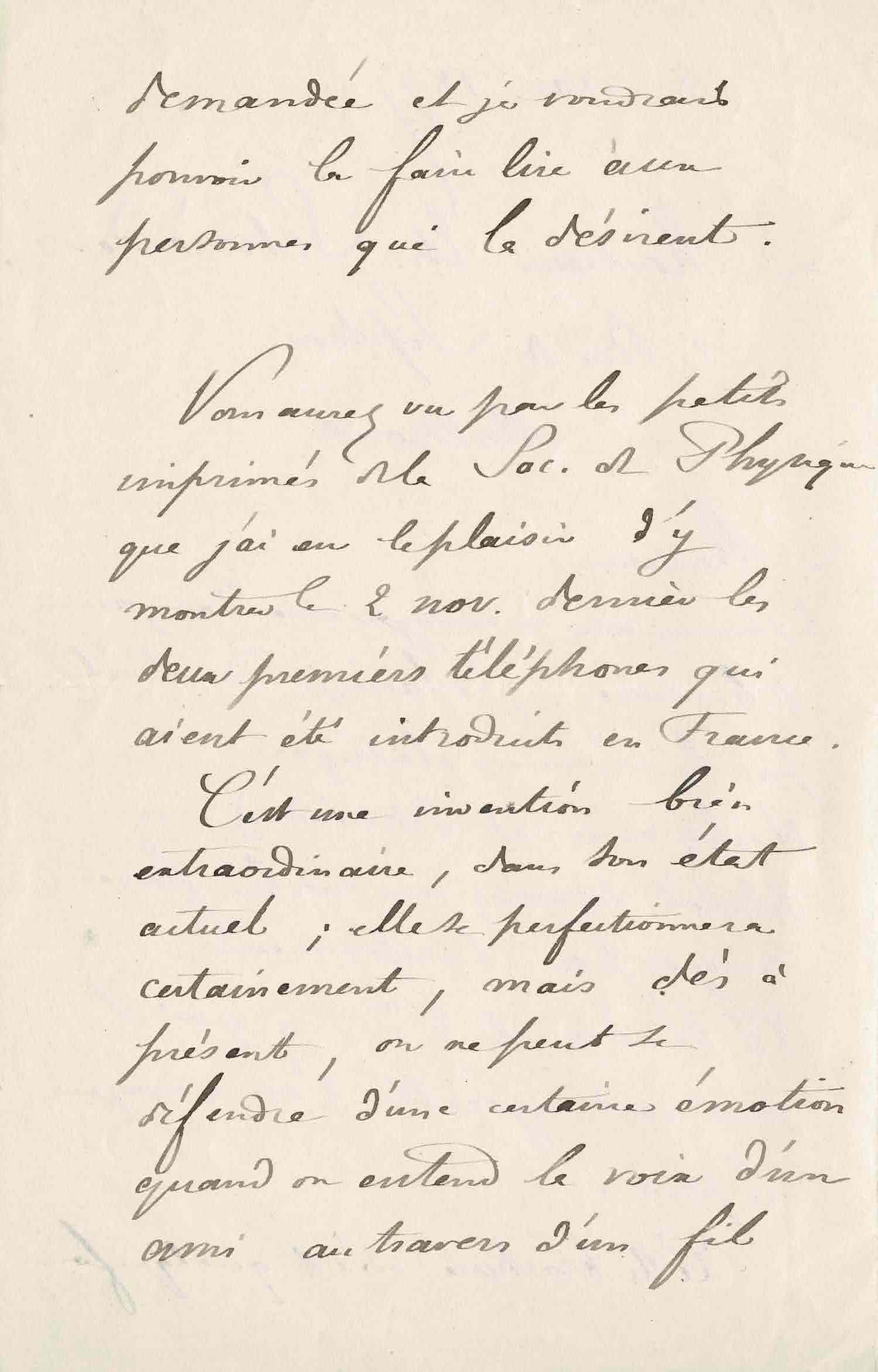

A cette réunion Alfred Niaudet, neveu de Mr Louis Bréguet (père) et célébre constructeur de matériel électrique chez Bréguet, qui parle couramment l'Anglais et qui est aussi membre de la "Society of telegraph Engineers", le lendemain Niaudet reçoit des mains même de l'inventeur deux paires de téléphones (dont une est au musée du cnam, photo ci contre) pour les amener en France.
Niaudet est aussi membre de la Société Française de Physique dès sa fondation et deviendra administrateur de la Société Générale des Téléphones à sa création.
Rentré à Paris, plein d’enthousiasme, Antoine déclare à des collègues « Depuis que j’ai ce magique petit appareil entre les mains, je ne dors plus ! »

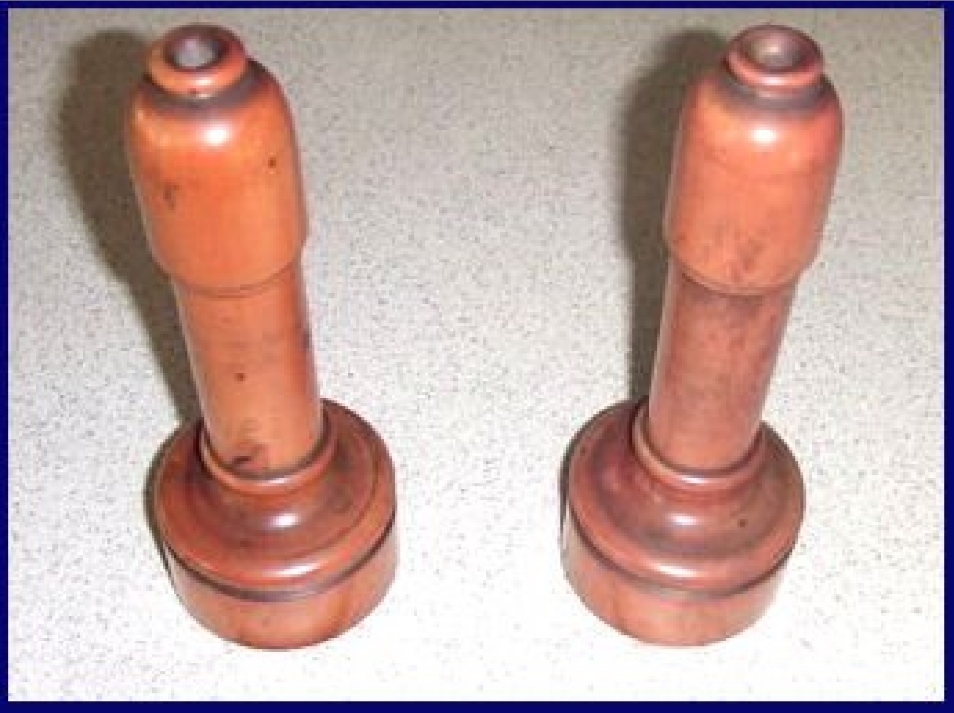

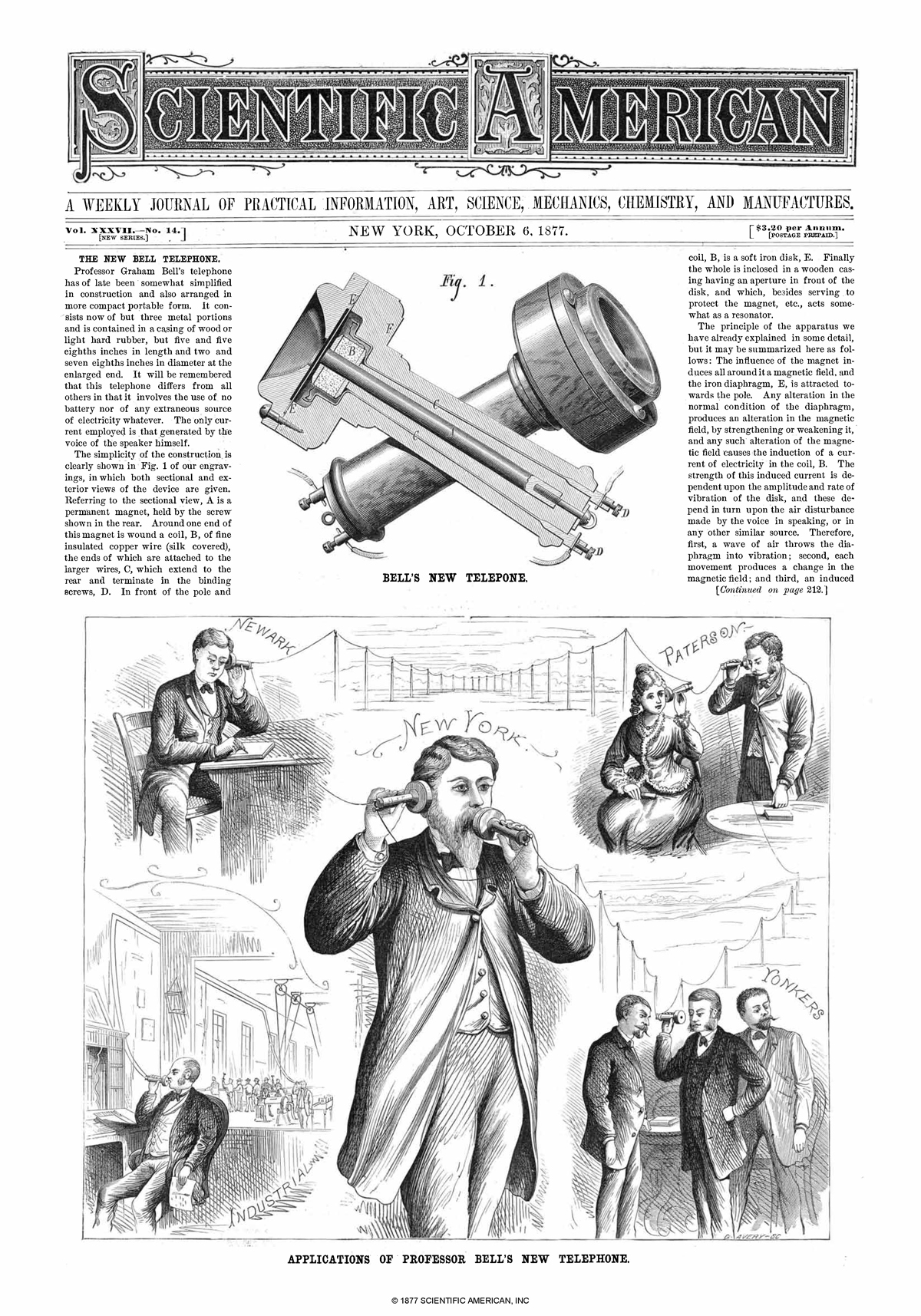

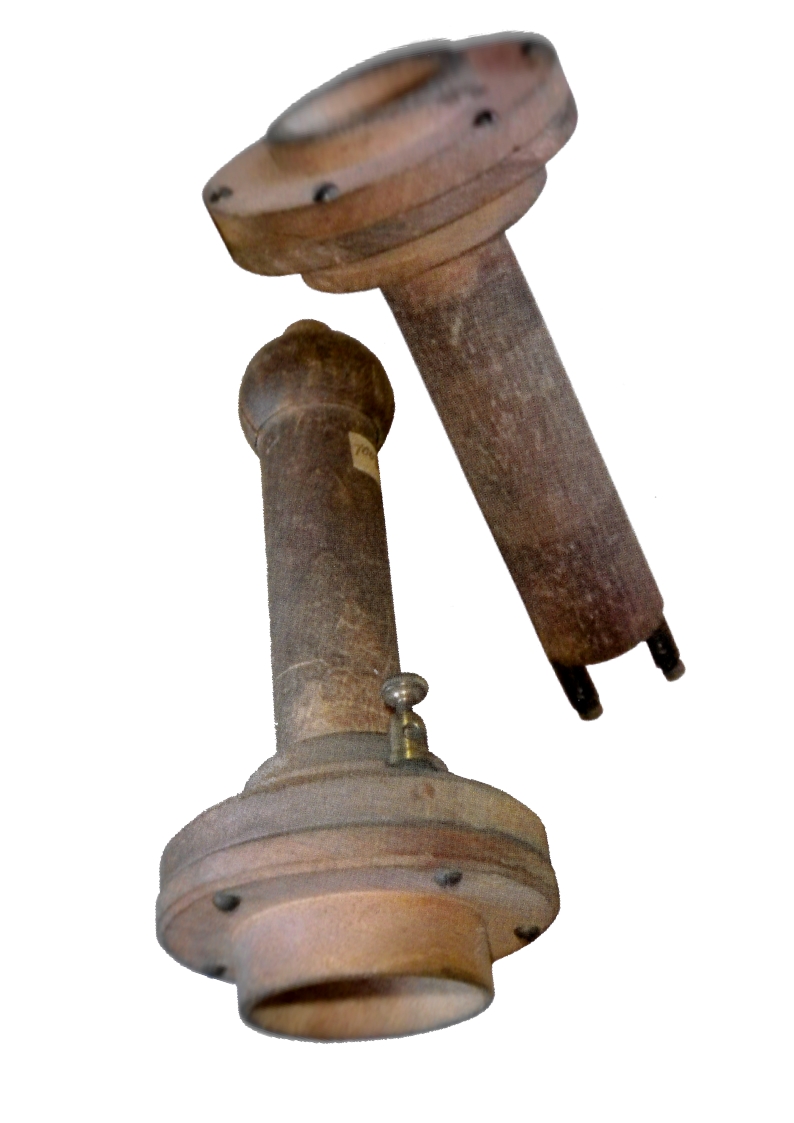

Ces deux téléphones traversèrent la Manche, dans une boite fermée à clef. Ils étaient en bois de frêne blanc tout à fait rustique et assez semblable à un bilboquet, la paire sera par la suite, donnée par la veuve A.Breguet au Musée des arts et métiers à Paris en 1884 et y sont toujours visibles.

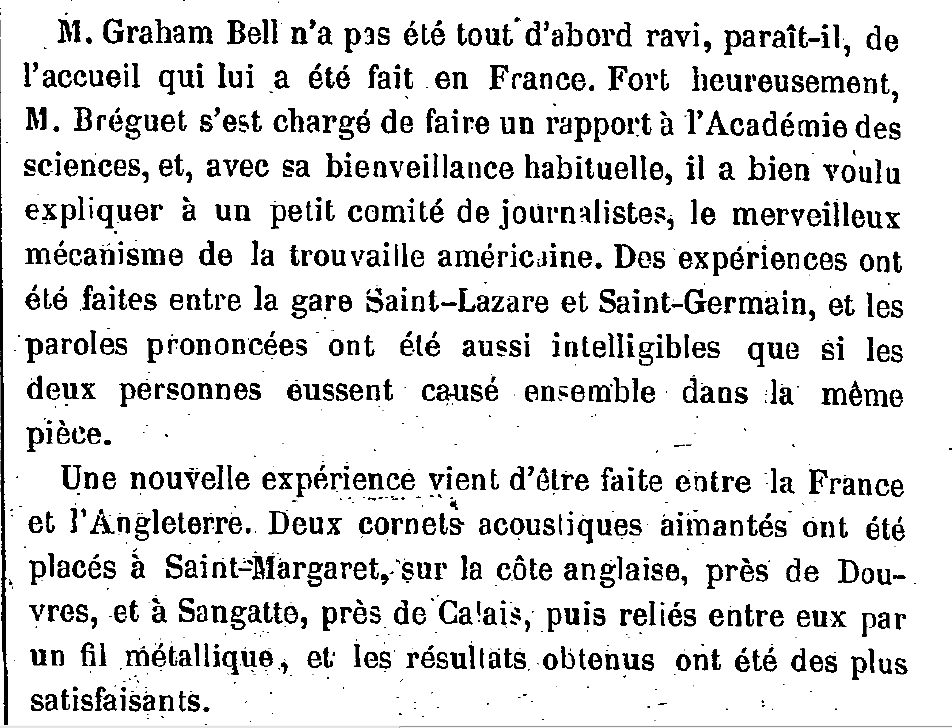

Breguet sans tarder fit une présentation devant un petit comité appartenant à l'institut et Collège de France.
Fin septembre 1877 Niaudet et Breguet organisent une présentation à l'Académie des Sciences à Paris.

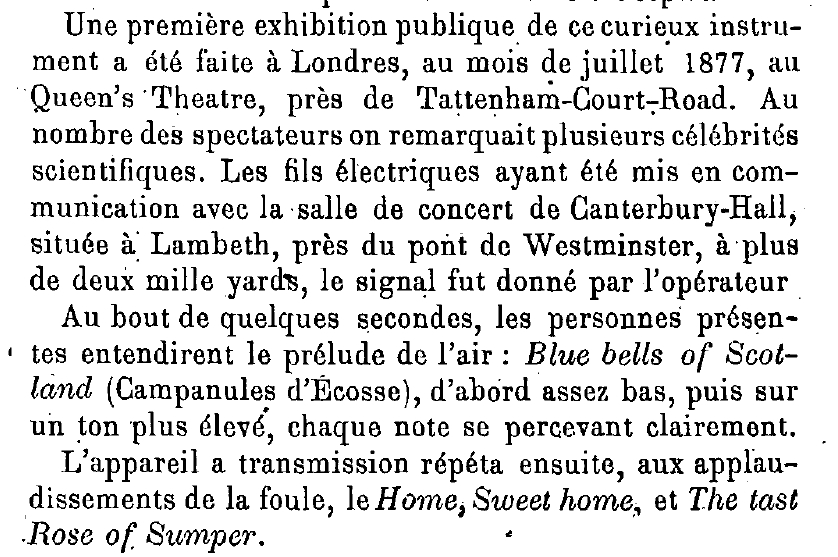

Plusieurs savants venant de Plymouth (Angleterre) sont présents au Congrès Scientifique du Havre qui se tient peu après les séances de l'Association Britannique en aout 1877 comme raconté ci dessus. .
"Ils ont assistés aux expériences de M. Bell, ils ont fait fonctionner eux-mêmes le téléphone. Ils ont pu converser avec des amis, à une distance de plusieurs centaines de mètres, et ce n'est pas sans une légitime émotion qu'ils reconnaissaient la voix de ceux qui parlaient au loin, en approchant l'oreille de l'ouverture du Téléphone à la station d'arrivée" (La Nature, 1877).

Les frères Poussin deux industriels Elbeuviens (de la ville d'Elbeuf, Seine-Maritime, France),, très intéressés par les nouvelles applications de la science, se rendent à Paris pour rencontrer Antoine Bréguet.
En Normandie en mars 1877, une démonstration téléphonique eut lieu à Elbeuf. Après avoir rencontré Bréguet à Paris, les frères Alexandre et Louis Poussin construisirent un prototype de téléphone. ils demandent à A.Breguet de construire sur ses indications (sous licence C.Roosvelt) une paire de téléphones.
Après l'avoir expérimenté, ils décident d'en faire profiter les membres de la Société Industrielle d'Elbeuf. Cette société, créée par leur père en 1857, réunit tout ce que la ville compte de notables, industriels et commerçants.
En décembre 1877 l'Industriel Elbeuvien écrit :"aujourd'hui, un téléphone est à la disposition des membres de la Société Industrielle qui pourront ainsi confirmer tout ce que nous avons déjà dit de cet appareil extraordinaire".
Le président de la société, Monsieur Pelletier, s'empresse de nommer une commission chargée d'étudier l'appareil. Cette commission organise le 11 décembre 1877 une expérience décisive : un téléphone Bell est installé dans le local de la société, un fil d'une longueur d'environ six cent mètres va sur la tour Saint-Jean et revient vers un deuxième Téléphone situé dans une autre pièce de la société.
Les expériences faites hier ont parfaitement réussi. A une très grande distance et dans deux pièces fermées, la commission, divisée en deux groupes, a pu correspondre. La parole, un peu affaiblie à la vérité, est parfaitement claire et permet même de distinguer la personne qui parle. Tous les sons, toutes les syllabes s'entendent parfaitement bien. Une boîte à musique dont les sons sont assurément peu intenses, placée à l'une des stations, a fait entendre à l'autre extrémité les mêmes sons, avec la plus grande pureté, et l'on distinguait même très bien le timbre de l'instrument. L'audition était la même que si la boîte à musique avait été placée à quelque distance de l'oreille" (l'Industriel Elbeuvien, décembre 1877).

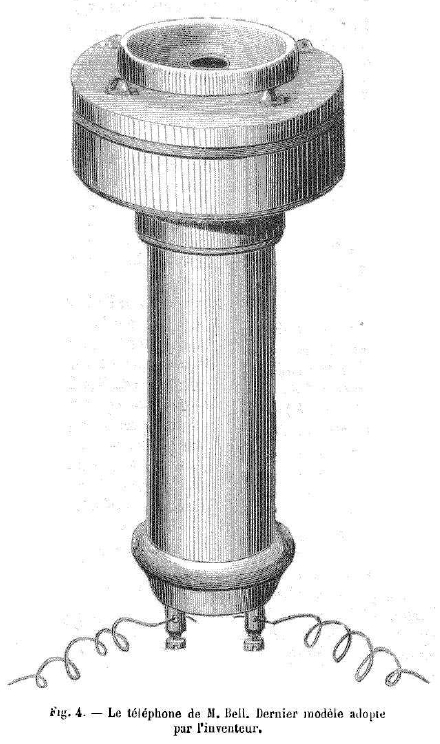

Dans le petit monde des collectionneur, on appelle ce modèle LA POIRE , savez vous d'ou vient ce petit nom ?

Réponse : D'une page publicitaire vu dans "La Tribune des inventeurs, 1891"

"Non, messieurs ! La poire téléphone n’est pas seulement un merveilleux appareil scientifique, mais encore son prix peu élevé, la solidité de sa construction, la rapidité de son installation, la facilité de son emploi, les services infinis qu’elle rendra la mettent au premier rang des découvertes modernes d’un usage réellement pratique. "

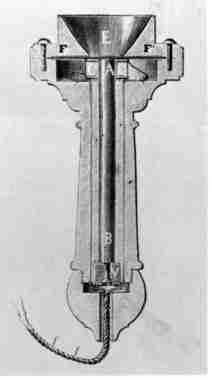

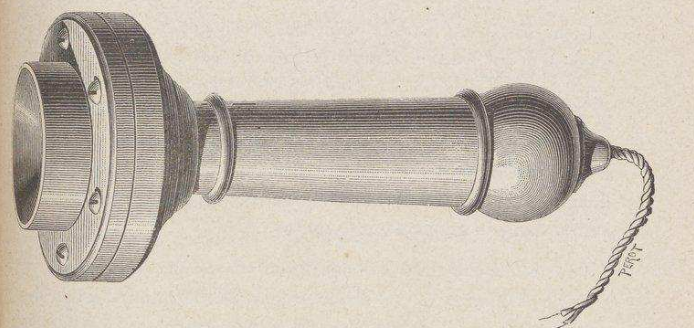

Modèle Breguet entre fin 1877 et début 1878 "Pour la France", collection Jean Godi

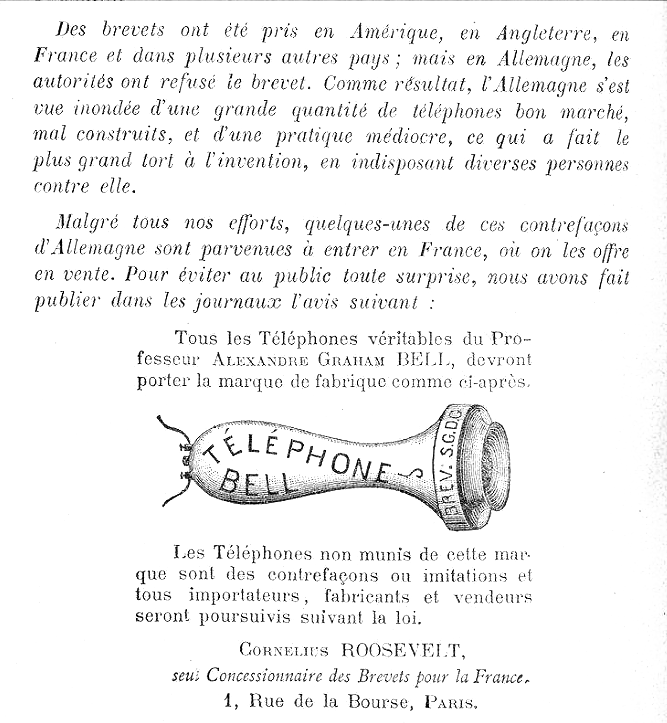

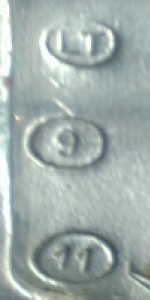

Le poinçon Bell représentant un téléphone ne sera apposé sur les téléphones que jusqu'en fin 1878 ou Roosevelt racheta à Breguet tous les droits sur les brevets Bell déposés en commun au cours de cette année.

Concrètement voici ce qui était proposé aux premiers clients :

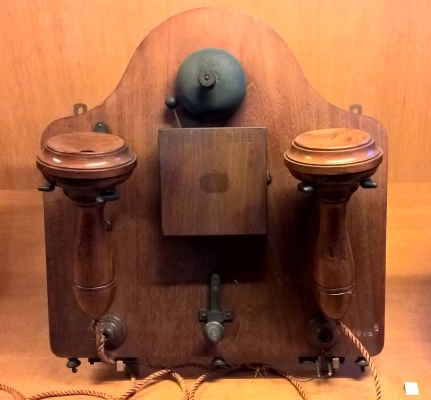

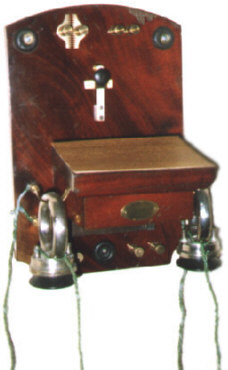

Planche Breguet INSTALLATION CLIENT : exposé au Cnam à Paris

Sur une planchette d'acajou suspendue à la muraille, sont disposées d'abord une sonnerie trembleuse ordinaire au-dessous de laquelle est fixé un bouton transmetteur, et en second lieu deux fourches servant de support aux deux téléphones et dont une est adaptée à la bascule d'un commutateur disposé comme une clef de Morse.
Les deux téléphones sont reliés, par deux fils conducteurs disposés de manière à être extensibles, à quatre boutons d'attache dont deux sont reliés directement l'un à l'autre et les deux autres à la ligne, à la terre et à la pile par l'intermédiaire du commutateur, du bouton transmetteur et de la sonnerie. Le commutateur A se compose d'une bascule métallique ac portant au-dessus de son point d'articulation, la fourche de suspension F' de l'un des téléphones; elle se termine par deux taquets a et c au-dessous desquels sont fixés les deux contacts du commutateur, et un ressort presse le bras inférieur de la bascule de manière à faire appuyer constamment l'autre bras contre le contact supérieur. Pour plus de sûreté, une languette d'acier ab adaptée à l'extrémité inférieure de la bascule, frotte contre une colonnette b munie de deux contacts isolés qui correspondent à ceux de la planchette. La bascule est en communication avec le fil de ligne par l'intermédiaire du bouton d'appel, et les deux contacts dont nous venons de parler, correspondent l'un, le supérieur, avec l'un des fils des téléphones qui sont intercalés dans le même circuit, l'autre avec la sonnerie S, qui elle-même communique à la terre. Il résulte de cette disposition, que quand le téléphone de droite appuie de tout son poids sur son support, la bascule du commutateur est inclinée sur le contact inférieur, et, par conséquent, la ligne est mise directement en rapport avec la sonnerie, ce qui permet d'appeler la station. Quand, au contraire, le téléphone est enlevé de son support, la bascule est sur le contact supérieur, et les téléphones sont reliés à la ligne. Pour appeler la station en correspondance, il suffit d'appuyer sur le bouton transmetteur; alors la liaison de la ligne avec les téléphones est brisée et établie avec la pile du poste, laquelle envoie un courant à travers la sonnerie du poste correspondant. Pour obtenir ce double effet, le ressort de contact du bouton transmetteur appuie en temps ordinaire contre un contact adapté à une équerre qui l'enveloppe par sa partie antérieure, et, au-dessous de ce ressort, se trouve un second contact qui communique avec le pôle positif de la pile du poste. L'autre contact correspond au fil de ligne, et une liaison est établie entre le fil de terre et le pôle négatif de la pile du poste, ce qui fait que ce fil de terre est commun à trois circuits:
1^o Au circuit des téléphones;
2^o Au circuit de la sonnerie;
3^o Au circuit de la pile locale.
La seconde fourche qui sert de support au téléphone de droite est fixée sur la planchette et n'a aucun rôle électrique à remplir.

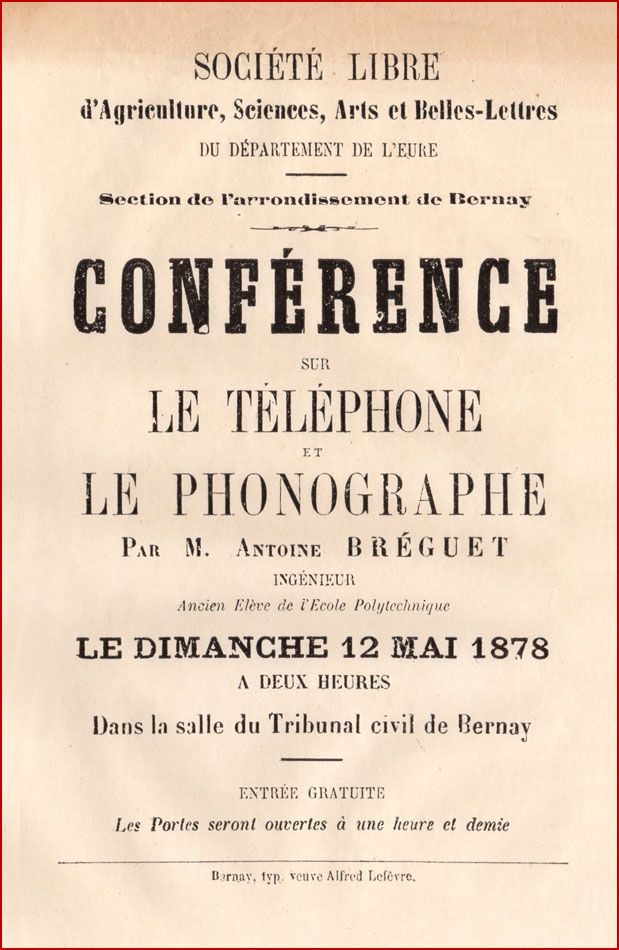

Cette affichette annonce une conférence sur le téléphone et le phonographe donnée par Antoine Bréguet le 12 mai 1878 à Bernay.

On doit à ce brillant physicien la construction de la machine de Gramme, des travaux sur le téléphone et l'invention, avec Clément Ader, du Théâtrophone.
Antoine Bréguet fût le premier à annoncer dès le 1° janvier 1878 qu'un appareil capable d'enregistrer les sons de la voix humaine était sur le point de faire son apparition en France.

L'article très intéressant, qu'il publia le 1° août 1878 dans la Revue des deux mondes (La transmission de la parole / Le Phonographe, le microphone, l'aérophone) parait correspondre à cette la conférence.

Pour l'exposition universelle de Paris en 1878, la presse écrivait :

Cet instrument, ayant fait son apparition récemment, est appèllé à une réelle utilité pour communiquer la parole à une grande distance.
— A dix kilomètres, on peut entendre exécuter la musique. Son prix est tellement réduit que personne ne peut s'en dispenser.
— Les collèges, les usines, les grands ateliers ainsi que les pensions, trouveront avantage à notre instrument pour transmettre des ordres d'un point à un autre.
PRIX des Téléphones. — En zinc, distance 10 mètres, 3 fr.— en nickel, distance 10 mètres, 5 fr. — Fil supplémentaire pour prolonger la communication, 10 centimes le mètre. Expédition franco, arec guide d'installation contre mandats-poste.
Adresser les demandes à MM, M.-P. Benoni, 71, Faubourg du Temple. à Paris.
On demande dés représentants et des dépositaires. Bonne remise.


Dans "Le Patriote albigeois" du 27 juillet 1878 il était précisé ;

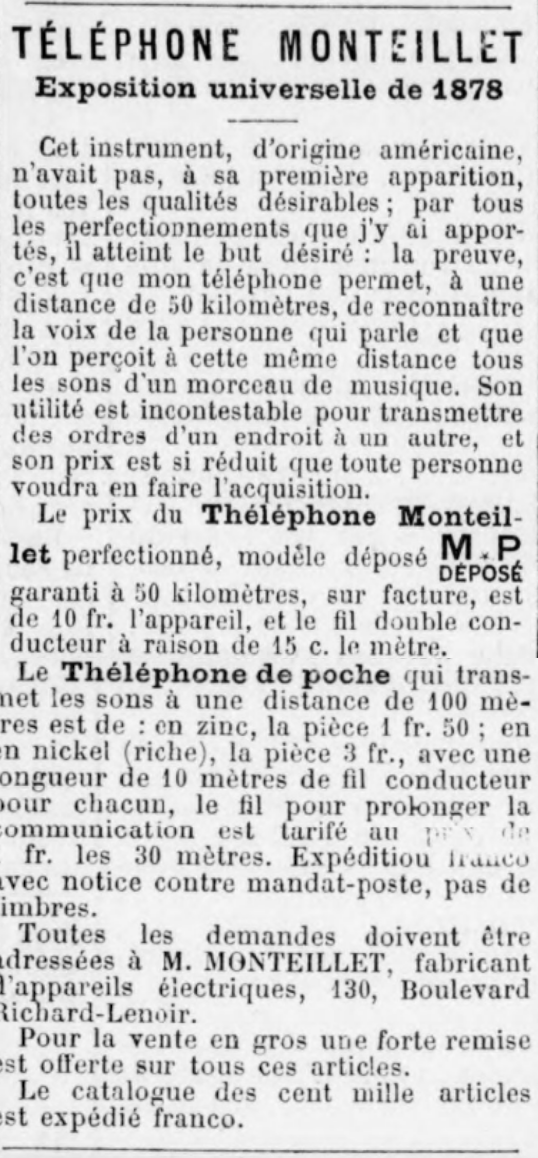

TÉLÉPHONE MONTEILLET
Cet instrument, d’origine américaine, n’avait pas à sa première apparition, toutes les qualités désirables; par tous les perfectionnements que j’y ai apportés, il atteint maintenant le but désiré : la preuve, c’est que mon téléphone permet, à une distance de 60 kilomètres, de reconnaître la voix de la personne qui parle et que l’on perçoit à cette même distance tous les sons d’un morceau de musique. Son utilité est incontestable pour transmettre des ordres d’un endroit à un autre, et son prix est si réduit que toute personne voudra en faire l’acquisition.
Le prix du Téléphone Monteillet perfectionné, modèle déposé, garanti à 50 kilomètres sur facture, est de 10 fr. l’appareil, et Je fil double conducteur à raison de 15 centimes le mètre.
Le Téléphone de poche qui transmet les sons à une distance de 400 mètres est de : en zinc, la pièce 1 fr. 50 ; en nickel (riche), la pièce 3 fr., avec une longueur de 40 mètres de fil conducteur pour chacun, le fil pour prolonger la communication est tarifé au prix de 1 fr. les 30 mètres.
Expédition franco avec notice contre mandat-poste, pas de timbres.
— Toutes les demandes doivent être adressées à M. MONTEILLET, fabricant d’appareils électriques, 430, Boulevard Richard-Lenoir.
Pour.la vente en gros une forte remise est offerte sur tousi ces articles.
Le catalogue des cent mille articles est expédié franco.

On constate déjà que Bell n'ayant pas obtenu l'exclusivité des ventes comme en amérique, en allemagne ... beaucoup d'électiciens de cette époque ont fabriquer et commercialiser leur production. (pour le bonheur des collectionneurs)

1878 : RAPPORT SUR LES TRAVAUX DE LA SOCIÉTÉ DES ÉTUDES,
...
Je ne veux pas sortir du domaine de la science sans vous rappeler les belles expériences faites au sein de de notre Société par M. Bourseui, directeur des postes et télégraphes du Lot. M. Bourseul nous a d'abord montré, dans une première séance, les applications du téléphone et du microphone ; mais de nouvelles recherches lui ayant permis d'inventer cet autre appareil, auquel il a donné le nom d'électrophone, il s'empressa, dans une séance ultérieure, d'expérimenter devant vous sa découverte ; vous avez pu constater combien, au moyen du nouvel appareil, les paroles prononcées étaient exactement reproduites par le fil conducteur, intermédiaire fidèle des nombreux admirateurs de M. Bourseul, réunis les uns dans notre salle des séances, les autres au Château d'eau.
L'ingénieux inventeur de l'électrophone se propose, nous assure-t-on, d'apporter de nouveaux perfectionnements à son appareil. Nous espérons que ses efforts mettront enfin en lumière les mérites de M. Bourseul et que nous finirons par nous apercevoir que les inventeurs américains n'ont pas seuls l'initiative de ces découvertes qui, depuis quelques années, occupent à si juste titre le monde savant. ...

Séance du 2 décembre 1878 : OBJET DE LA SÉANCE :
Expérience de l'électrophone, nouvel appareil inventé par M. Bourseul, Directeur des Postes et Télégraphes à Cahors.
L'assistance est divisée en deux groupes : l'un est placé à la Mairie, dans la salle des séances de la Société; l'autre s'est rendu au Château d'eau distant de la Mairie d'environ 1 kilomètre.
Les deux stations sont reliées par le fil télégraphique de secours en cas d'incendie. Ce fil est transformé pour la circonstance en fil électrophonique.

Avant l'ouverture de la séance plusieurs assistants engagent spontanément entre les deux stations des conversations suivies.
M. le Président profite d'un instant de suspension pour déclarer la séance ouverte. Il ajoute que les assistants n'étant pas tous présents dans la salle, la lecture du procès-verbal de la séance précédente et les communications de M. le secrétaire général sont remises à la prochaine réunion.
M. Bourseul, au Château d'eau, et M. Pelet, à la Mairie, expliquent le jeu des appareils;
Un courant électrique de quelques couples passe dans le fil unique qui relie la Mairie au Château d'eau. La terre complète le circuit.
A chaque station sont deux appareils à travers lesquels passe le courant : un appareil expéditeur devant lequel on parle, et un appareil récepteur que
l'on tient constamment à l'oreille.
L'appareil récepteur est encore le téléphone de M. Bell qui dans la séance de juillet, porté successivement de la bouche à l'oreille, tenait lieu des deux appareils. Cette disposition avait l'inconvénient de ne rien transmettre chaque fois que l'un des deux interlocuteurs changeait trop tôt ou trop tard son instrument de position.
La présence de deux appareils à chaque station fait disparaître cet inconvénient. La personne qui a la réplique plus prompte peut interrompre
l'autre aussi facilement que dans un tête à tête.
Le téléphone de M. Bell est aussi trop sensible aux bruits étrangers, sa suppression partielle remédie en partie à cet autre inconvénient.
L'appareil expéditeur est la partie nouvelle de la découverte de M. Bourseul. Cet appareil exécuté par M. Sarcos se compose d'une boîte verticale
en bois de placage. Cette boîte a environ dix centimètres de hauteur, dix centimètres de largeur et un centimètre d'épaisseur. Elle est fixée sur
un socle en bois que l'on place sur un coussinet destiné à intercepter les vibrations sonores étrangères.
La boîte est remplie de poudre de coke très fine. Ses deux faces principales, au-devant de l'une desquelles on parle, sont percées d'un trou d'en-
viron un centimètre carré. Chacun de ces trous est fermé par un morceau de charbon.
Les deux charbons pénètrent dans la boîte jusqu'à la distance de quelques millimètres l'un de l'autre ; l'intervalle qui les sépare est occupé par la poudre de charbon ; extérieurement, ils communiquent avec deux boutons à vis de pression fixés sur le socle par lesquels ils sont maintenus en contact avec les électrodes.
La voix fait vibrer les parois et le contenu de la boîte, d'où résultent des variations qui modifient le courant jusqu'à l'appareil récepteur. Là elles produisent des vibrations qui reproduisent les sons articulés et même le timbre de la voix assez fidèlement pour qu'on reconnaisse quelle est la personne qui a parlé.
L'interposition de la poudre de charbon entre les deux conducteurs est un perfectionnement très important. Sans cette poudre, il n'est pas impossible, il est vrai, de régler la distance et la mobilité des conducteurs de manière que le courant soit affecté convenablement par les vibrations sonores ; mais ce réglage qui dépend de l'intensité des sons à transmettre, de la distance de la station et de plusieurs autres causes accidentelles est très difficile à obtenir et à conserver. L'électrophone de M. Bourseul n'a point besoin d'être réglé.
M. Bourseul travaille à d'autres perfectionnements. Le fil électrophonique de l'expérience longe sur une partie de son parcours les fils du télégraphe.
Aussi jusqu'à neuf heures du soir des courants induits accidentels s'y développent au point que le bruit des appareils télégraphiques est transmis en
même temps que la voix, ce qui occasionne, par moments, quelque trouble dans l'auditoire et nécessite des répétitions. Mais après la fermeture des
bureaux télégraphiques, les conversations les plus animées s'établissent entre les deux stations avec autant de facilité et d'entrain que si l'on eût
été dans une salle unique.
L'heure à laquelle se terminent d'ordinaire les séances de la Société étant arrivée, M. Arnault, président, transmet à M. Bourseul, au Château d'eau,
les félicitations et les remerciements de la réunion de la Mairie, et, après un échange d'adieux entre les deux stations, chacun se retire.

Ce travail se concrétisera en 1879, Bourseul imagine un microphone à grenaille : "deux charbons de cornue cylindriques sont enfoncés dans un manchon de caoutchouc très souple.
Le manchon serre les deux charbons qui s'y trouvent placés à 1/2 mm l'un de l'autre. Il se forme ainsi un petit espace clos que je remplis de poudre de coke"
Bourseul après plus de 200 essais n'est toujours pas satisfait, c'est A.C. d'Argy qui en 1882 réussi à le faire fonctionner puis c'est CC. Mildé en 1884 qui le rendra plus fiable.

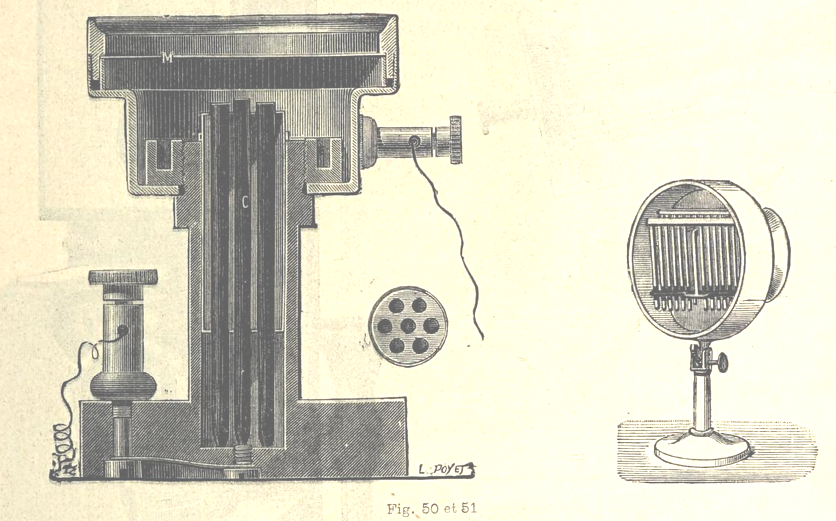

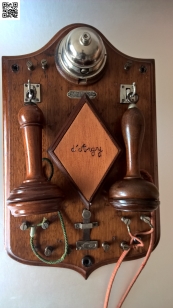

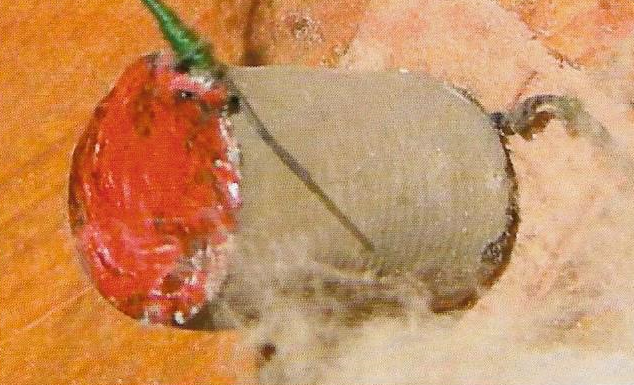

Micro d'Argy

« J'ai l'honneur de présenter à l'Académie les intéressants résultats que j'ai obtenus d'après les indications de MM. Garnier et Pollard, ingénieur des constructions navales à Cherbourg.»

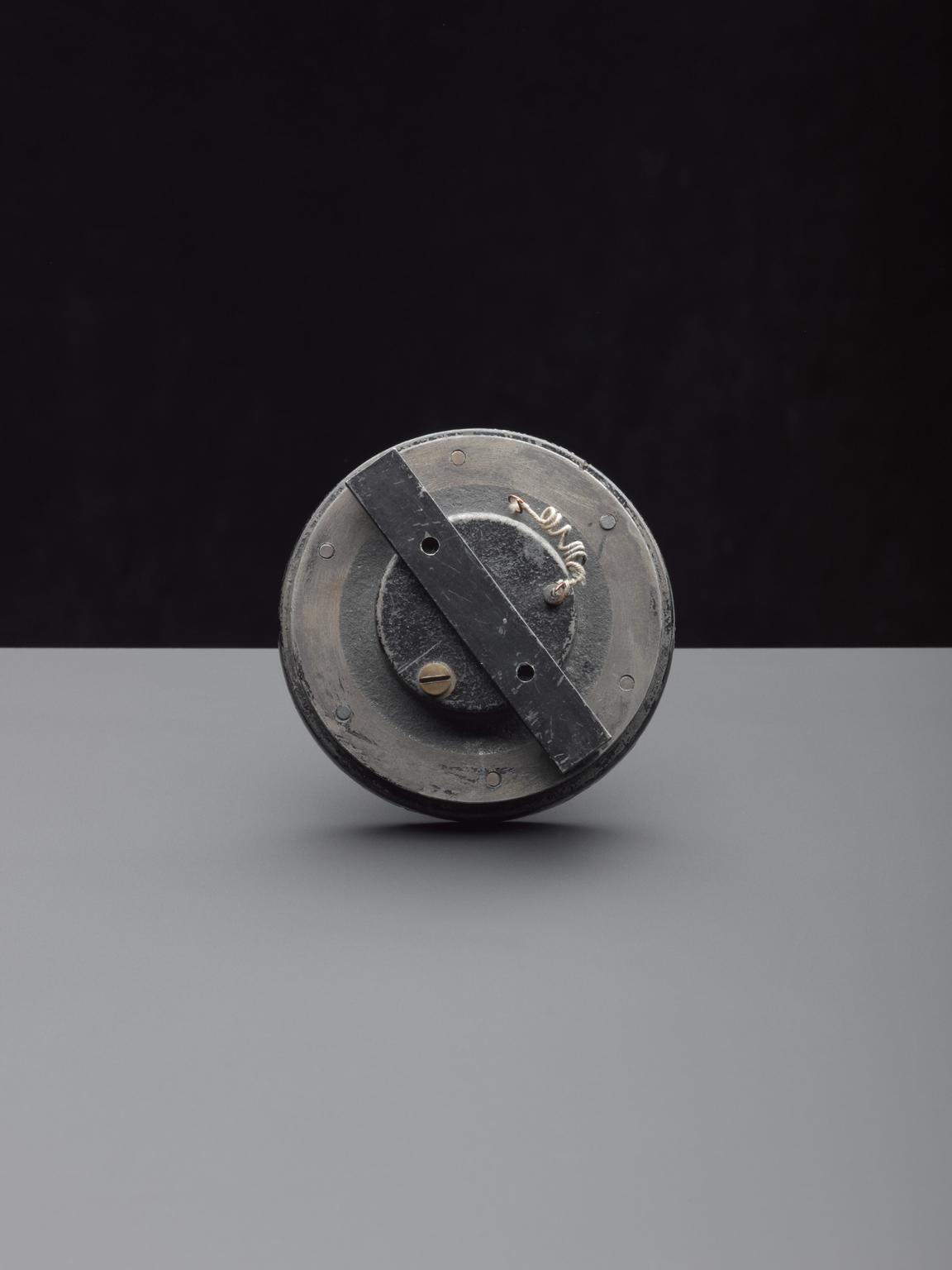

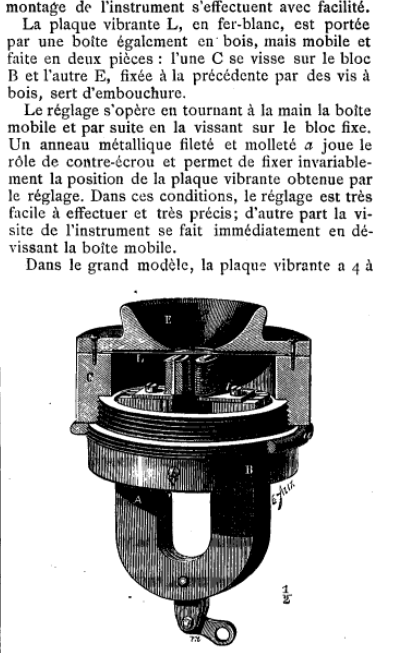

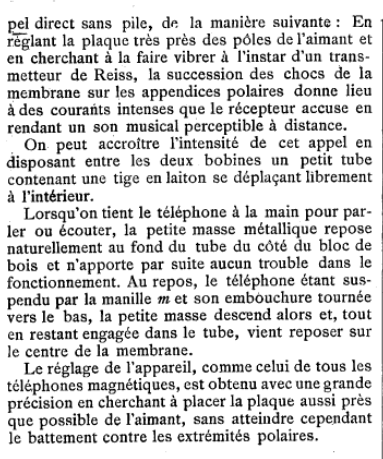

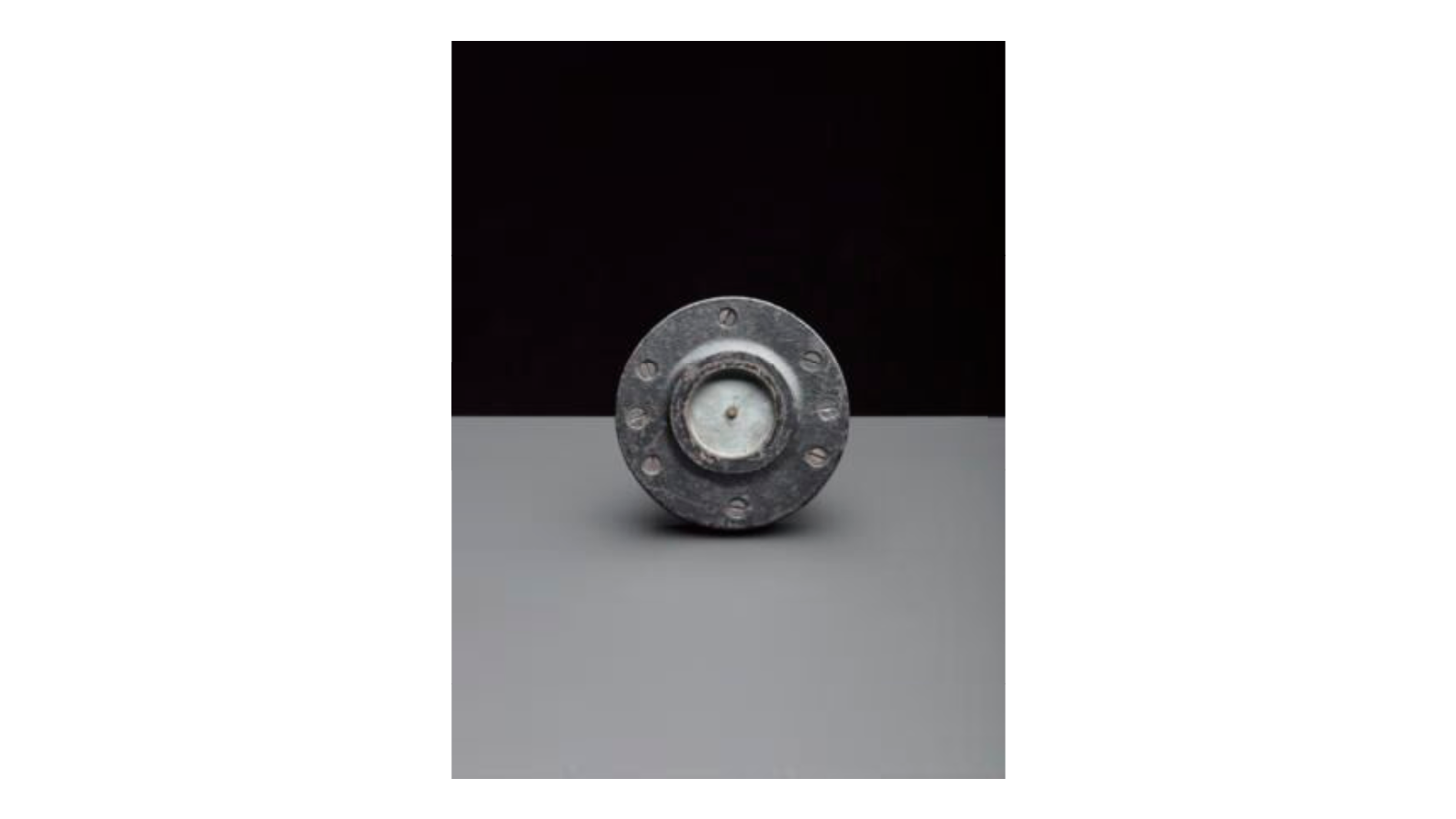

Ayant entendu parler des travaux de M.Edison relatifs à la téléphonie voltaïque, M.Pollard a cherché à réaliser les expériences de ce savant, en employant, comme lui, de la plombagine pour constituer un conducteur à résistance variable.
Une petite plaque de fer-blanc, tout à fait analogue à celle du tétéphone de Bell, est mise en contact avec l'extrémité d'un crayon ordinaire à la mine de plomb, cette extrémité exerçant une légère pression sur la partie centrale de la plaque. Le crayon, d'une part, et la plaque, de l'autre, sont reliés par des fils de lignes ordinaires aux deux extrémités du fil de la bobine d'un téléphone de Bell, et la tige aimantée du tétéphone est remplacée ici par une tige de fer doux. Une pile de dix éléments Leclanché est interposée dans le circuit.
Lorsque, en parlant, on met en vibration la plaque de l'appareil transmetteur, l'extrémité du crayon de plombagine subit une série de modifications dans son contact avec la plaque, sans que ce contact soit jamais rompu. Ces modifications se traduisent par des variations dans la résistance du circuit, au point de contact même, et par conséquent par des variations dans l'intensité du courant permanent de la pile.
On conçoit dès lors que ce courant, dont l'intensité ne varie que d'après les mouvements élémentaires de la plaque vibrante, produise, dans l'électro-aimant du téléphone récepteur, des alternatives d'attraction et de non-attraction. Celles-ci agissent absolument à la- manière ordinaire de l'appareil de Bell, et permettent par conséquent d'entendre la voix d'une personne parlant au loin dans le transmetteur.
Outre que l'expérience est intéressante par elle-même, nous croyons que ces expérimentateurs s'engagent dans une voie qui pourra les mener à un accroissement de l'intensité de la voix perçue dans les téléphones ordinaires. »

Autre Note :
Pendant que MM Garnier et Pollard répétaient en France les expériences de M. Edison; M.Salet, du laboratoire de M.Wurtz, était arrivé dans la même voie, à des résultats qui intéresseront peut être l'Académie.
Il avait déjà, en inversant l'application du principe de M.Edison, constitué un téléphone fondé sur les variations de conductibilité au contact entre un morceau de graphite et une ou plusieurs pointes mousses métalliques. Ses expériences avaient aussi porté sur différents corps médiocrement conducteurs, entre autre le charbon de cornue.
A l'aide de cette dernière substance, M.Salet, en la faisant communiquer par un large contact avec la membrane vibrante, a obtenu de notables variations d'intensité dans le courant d'une pile, variations plus considérables qu'avec les graphites.
Il est donc permis d'espérer que c'est encore là un résultat qui doit amener à la réalisation d'un téléphone à plus grande intensité.

De 1878 à 1880 les trois premières années de l'arrivée du téléphone en France, voici la liste des documents accéssibles numérisés.

• 1878
  Pour chaque ligne est noté : LeNuméro Brevet (cliquez sur le lien), Durée du brevet, Nom du déposant (et lien), et Titre du brevet.
  121965 B. de 15 ans, 7 janvier; WALCKER Wilhelm; système avertisseur applicable aux communications téléphoniques, domestiques et autres.
  122046. B. de 15 ans, 10 janvier; Pelletier aîné, Amavet frères et comp. (Société). — Système de téléphone à commutateur adhérent.
  122074. B. de 15 ans, 12 janvier; Tighe. — Perfectionnements dans la production de l’électricité magnétique, et son application aux téléphones ou télégraphes parlants.

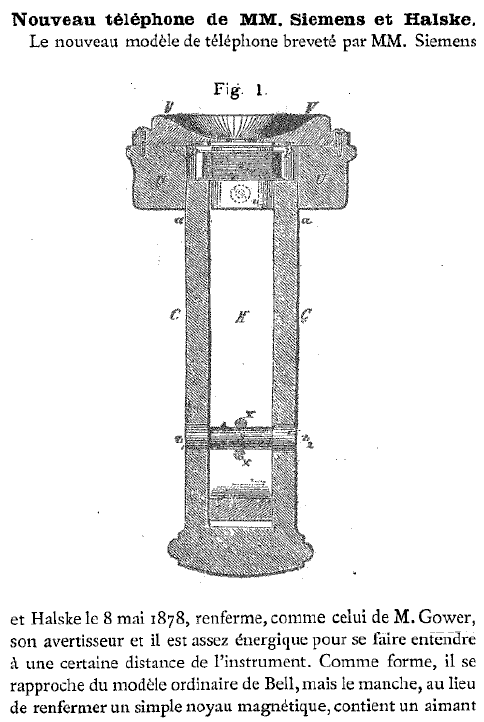

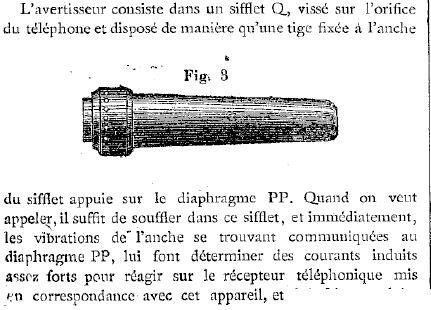

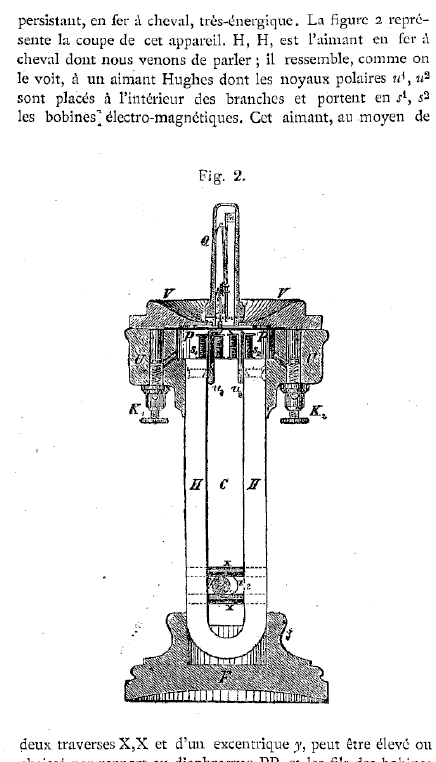

  122125. B. de 15 ans, 16 janvier; Siemens et Halske. — Perfectionnements dans la téléphonie électrique et dans les appareils téléphoniques.
  122212. B. de 15 ans, 22 janvier ; Arger et companie. (Société). — Système perfectionné de téléphone.
  122322. B. de 15 ans, 29 janvier; Biloret et Mora. — Perfectionnements apportés à la téléphonie électrique.
  122416. B. (brevet anglais devant expirer le 27 novembre 1891) pris le 2 février, par De Bejar O’Lawlor. — Perfectionnements dans les appareils pour la transmission électrique des communinications téléphoniques

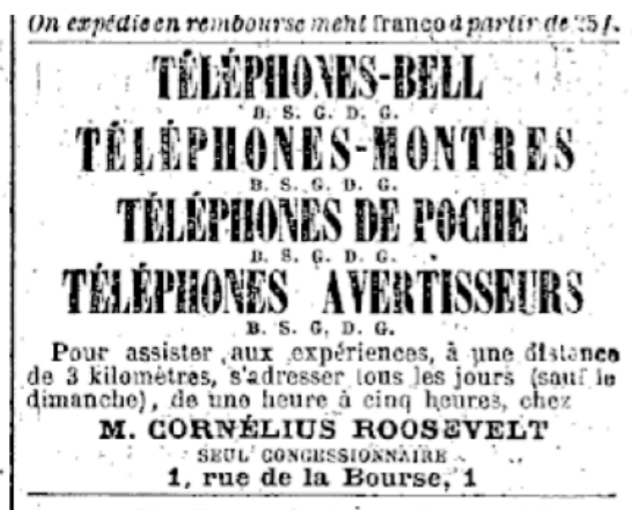

  122452. B. de 15 ans, 5 février ; Roosevelt et Bréguet. — Perfectionnements aux téléphones
  122580. B. de 15 ans, 12 février; Bell. —Perfectionnements dans les appareils téléphoniques.
  122709. B. de 15 ans, 15 février ; Fichét et société Arger et comp. — Perfectionnements dans l’établissement des lignes téléphoniques et dans la construction des téléphones
  122717. B. de 15ans, 19 février; Bablon. —Perfectionnements à la téléphonie ou transmission des sons à distance par l’électricité.
  122898. B. de 15 ans, 28 février ; Secretan. — Avertisseur électrophonique.
  122927. B. de 15 ans, 1 er mars ; Richmond. — Perfectionnements dans les téléphones ou instruments pour transmettre et recevoir des sons articulés, transportés télégraphiquement, dits : télégraphes parlants.
  122955. B. de 15 ans, 2 mars ; Breguet. — Téléphone capillaire.

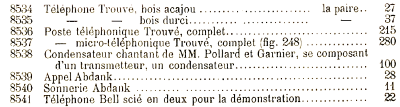

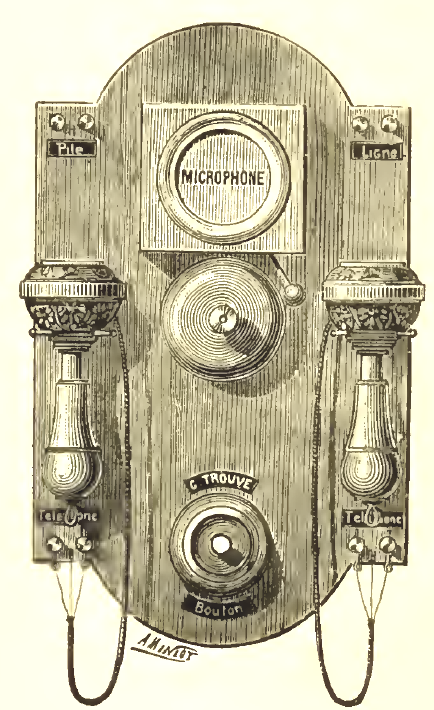

  123108. B. de 15 ans, 9 mars ; Trouvé. — Système de téléphone transmetteur.
  123277. B. de 15 ans, 18 mars ; Trouvé. — Perfectionnements dans les téléphones.
  123441 B. de 15 ans, 1 avril ; GOUAULT Alexandre DUTERTRE Georges; commutateur automatique avertisseur pour téléphone ;
  124406. B. de 15 ans, 10 mai; Gray. — Perfectionnements dans les téléphones et leurs appareils accessoires.
  124600. B. (brevet anglais devant expirer le 2 mai 1892) pris le 20 mai, par Bailey. — Perfectionnements dans les téléphones parlants et leurs accessoires.
  124763 B. de 15 ans, 21 mai ; PARIS LANGE; disposition des signaux destinés aux téléphones
  125018 B. de 15 ans, 11 juin; SAINT-GEORGE Arthur-French - perfectionnements apportés dans les appareils servant à produire les courants induits d'électricité, et à transmettre des signaux aux téléphones
  125565. B. de 15 ans, 11 juillet ; Rodde. —Perfectionnements dans les téléphones.
  119626. B. de 15 ans, 25 juillet; Bell. — Perfectionnements dans la téléphonie électrique ou la transmission des sons comme dépêches télégraphiques, ainsi que dans les appareils téléphoniques
  126074. B. de 15 ans, 12 août ; Righi. — Perfectionnements aux téléphones.
  126389. B. de 15 ans, septembre; Roger Edouard. — Système de téléphone à sons amplifiés, dit: téléphone-trompette.
  126511. B. de 15 ans, 12 septembre; Roosevelt et Gower. ¦— Perfectionnements dans le téléphone à boîte.
  126686. B. de 15 ans, 25 septembre ; Mandroux et Bailey. — Avertisseur électrique applicable aux transmissions téléphoniques et autres.
  126697. B. de 15 ans, 26 septembre ; Gower et Roosevelt. — Téléphone à signal pneumatique.
  127071. B. de 15 ans, 22 octobre; Janssens, représenté par Desnos. — Perfectionnements aux microphones.
  127383. B. de 15 ans, 12 novembre ; Stein. —Appareil électrotéléphonique destiné à explorer les mouvements du cœur et du pouls.
  127390. B. de 15 ans, 12 novembre ; Bailey. — Perfectionnements dans les téléphones électriques et dans les appareils qui s’y rattachent.
  127417. B. de 15 ans, 13 novembre ; Gower et Roosevelt. — Signal magnétique pour téléphone.
  127733. B. de 15 ans, 3 décembre; Gower et Roosevelt. — Nouveau téléphone dit : téléphone-chronomètre.
  127860. B. de 15 ans, 10 décembre; Boudet de Paris. — Perfectionnements au micro-téléphone.


• 1879
  128324. B. de 15 ans, 6 janvier ; Roger et Magnier. — Système de téléphone-signal, dit : téléphone-Roger et Magnier.
  128393. B. de 15 ans, 10 janvier ; Dufort et Humblot. — Genre de microphone.
  128550 Brevet de 15 ans, 20.janvier BARRAULT Emile Déposant 1 : GOWER Frédéric-Allen
  128583. B. de 15 ans, 21 janvier ; Gower et Roosevelt. — Système de téléphone à signal mécanique.
  129212 B. de 15 ans, 20 février ; GOWER: nouveau système de transmission et de réception, par fils métalliques sans isolateurs, de la parole et des sons confiés à des appareils téléphoniques, magnophoniques,

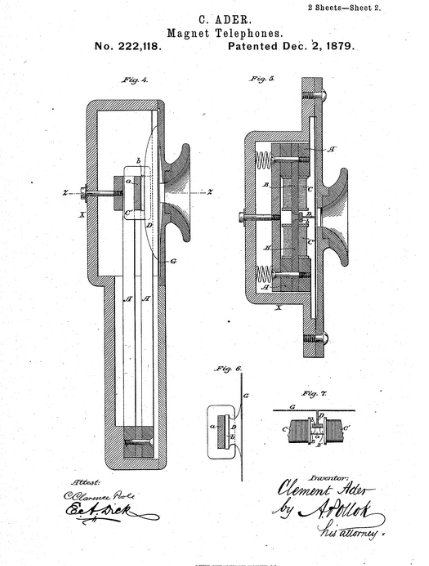

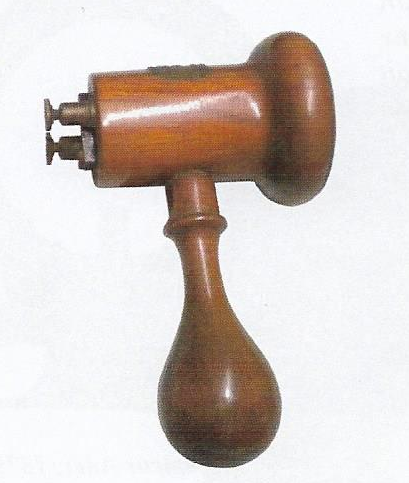

  129320. B. de 15 ans, 27 février; Ader. — Récepteur téléphonique à vibrations moléculaires électro-magnétiques.
  129897. B. de 15 ans, 1 er avril; Dunand et Chevrant. — Microphone à torsion.
  130464. B. de 15 ans, 3 mai; Keenan. — Perfectionnements dans les avertisseurs téléphoniques.
  130489. B. de 15 ans, 5 mai ; Dumoutier et Grenier. — Téléphone à avertisseur magnéto-électrique.
  131271. B. de 15 ans, 18 juin; Gower et Roosevelt. — Système de câble pour relier les appareils téléphoniques ou télégraphiques.
  131387. B. de 15 ans, 23 juin ; Bréguet. — Système de transmission téléphonique avec sonnerie avertisseur.
  131914. B.de 15 ans, 24 juillet ; Soulerin. — Système perfectionné de transmetteur téléphonique.
  131974. B. de 15 ans, 26 juillet; Ader. —Système de téléphone à pôles magnétiques concentrés.
  132137. B. de 15 ans, 7 août; Bailey Composition pour confection de boîtes de téléphones
  132155 B. de 15 ans, 8 août; Bailey Système perfectionné d'électromotographe
  132357 B. de 15 ans,: 21.août. Bailey Perfectionnements apportés dans la disposition et l'agencement des postes en communication téléphonique
  132270. B. de 15 ans, 16 août; Bailey. — Perfectionnements dans les téléphones magnétiques.
  132315. B. de 15 ans, Bailey. — Perfectionnements dans les téléphones à pile.
  132454. B. de 15 ans, 29 août; Short. — Perfectionnements apportés au téléphone.

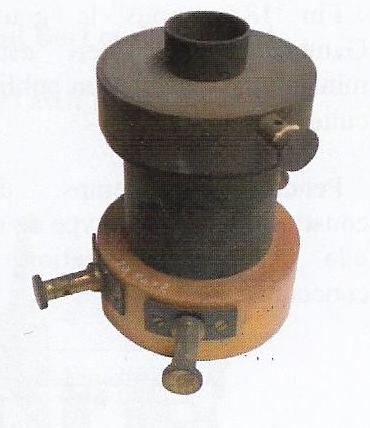

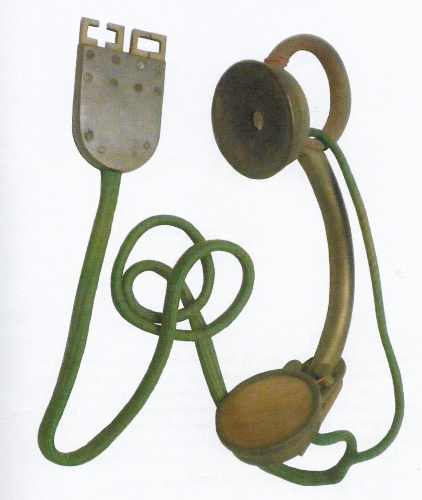

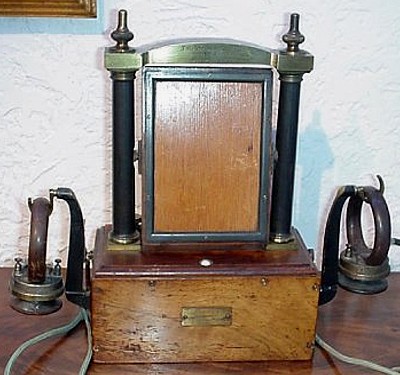

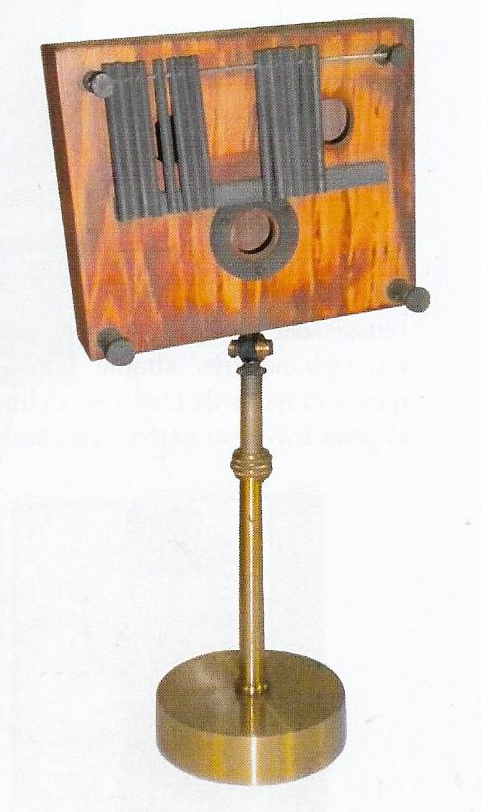

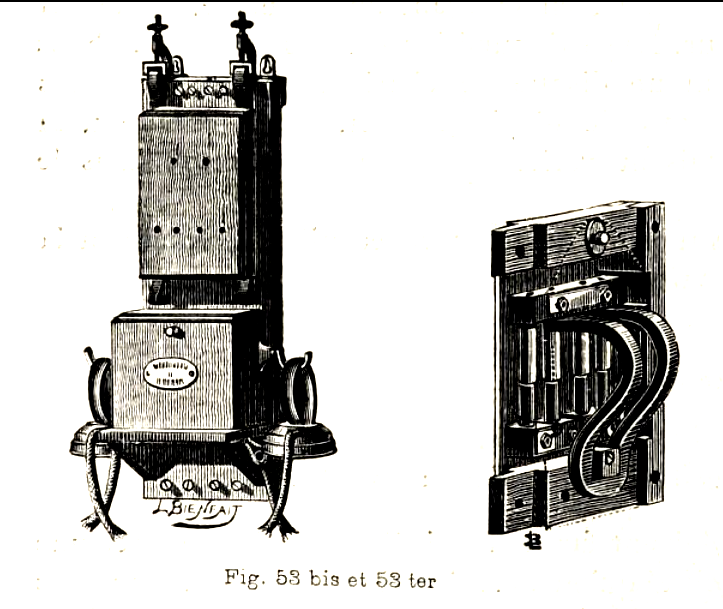

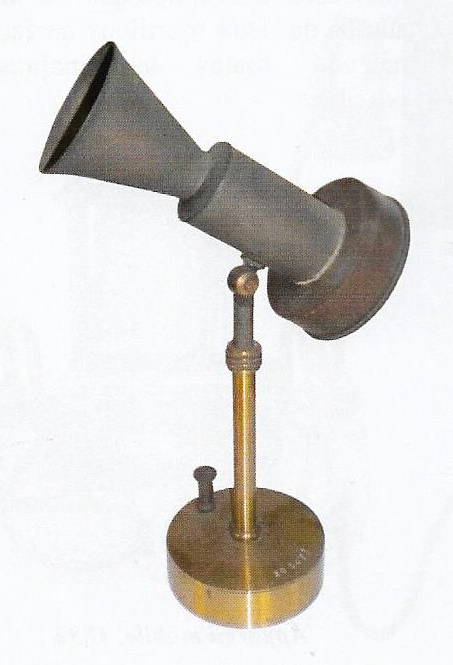

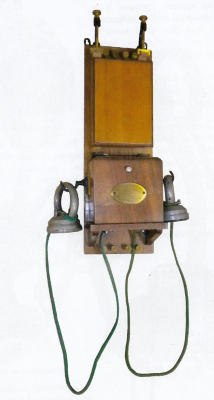

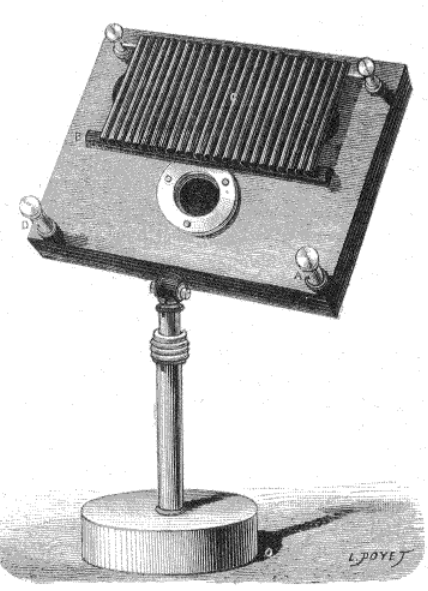

  132477. B. de 15 ans, 1 er septembre; d’Arsonval. — Nouveau microphone.
  132618 B. de 15 ans, 6 septembre; HAHN station centrale avec maniement hydraulique ou pneumatique des aiguilles, des signaux et des barrières, avec communication téléphonique ambulante de tous les points d'une gare
  132640. B. de 15 ans, 8 septembre; Francis. — Perfectionnements dans les signaux pour téléphones et lignes télégraphiques .

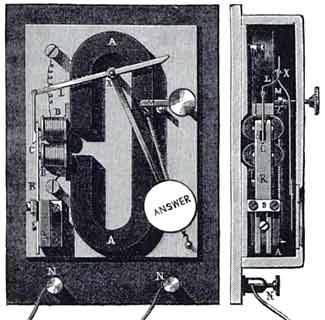

  132944. B. de 15 ans, 30 septembre; Ader. — Système d’avertisseur téléphonique sans pile, à signal visible.
  133092. B. de 13 ans, 10 octobre; Buchin. — Système de téléphone à deux diaphragmes à réglage indépendant, dit : téléphone Buchin.
  133337. B. de 15ans, 24 octobre; Ader. —Téléphone récepteur à pôles magnétiques surexcités.
  133637. B. de 15 ans, 13 novembre ; Holmes et Greenfierd. — Perfectionements dans les câbles ou conducteurs téléphoniques.
  133653. B. de 15 ans, 14 novembre ; Brown et Bailey. — Système téléphonique central, système Brown.

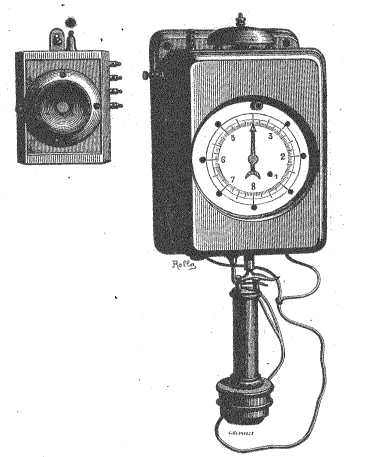

  134222. B. de 15 ans, 18 décembre ; Connolly (les sieurs) et Mac-Tige. — Procédés et appareils perfectionnés pour faciliter la communication téléphonique.
  134325. B. de 15 ans, 29 décembre ; Bède. — Perfectionnements aux appareils de transmissions téléphoniques


• 1880
  134481. B. de 15 ans, 8 janvier ; Berliner. —Perfectionnements aux microphones et transmetteurs téléphoniques.
  134596 . de 15 ans, 16 janvier ;SCRIBNER — P perfectionnement dans la pose des câbles souterrains et dans les appareils et les mécanismes pour faciliter la conversation par téléphones
  134734. B. de 15 ans, 26 janvier ; Bramao. — Améliorations apportées aux téléphones.
  134838. B. de 15 ans, 31 janvier; Watson et Eldred. — Perfectionnements apportés aux relais des systèmes télégraphiques ou téléphoniques.
  134858. B. de 15 ans, 4 février; Godefroy. — Avertisseur téléphonique.
  135067 B. de 15 ans, 14 février; KLINKERFUES Wilhelm — téléphonographe ou porte-voix perfectionné
  135119. B. de 15 ans, 17 février; Société dite : The Chinnock Electric Company. — Perfectionnements dans les conducteurs électriques pour lignes télégraphiques, téléphoniques, etc., empêchant les troubles provenant des courants induits.
  135120. B. de 15 ans, 17 février ; Société dite : The Chinnock Electric Company. — Perfectionnements apportés aux conducteurs électriques pour lignes télégraphiques et téléphoniques, en vue d’empêcher les courants induits de troubler la transmission des messages.
  135667. B. de 15 ans, 28 février; Ader. — Système de poste téléphonique et appareils employés à cet effet.
  141875. 22 mars; Maiche. — Pour un système de transmission télégraphique et téléphonique.
  141998. 20 mars; Dolbear. — Pour des perfectionnements dans les appareils téléphoniques.
  135873. B. de 15 ans, 2 avril ; Maiche. — Nouveau téléphone, dit : téléphone Louis Maiche.
  142169. 6 avril; Brasseur et Déjart. — Pour un commutateur pour assurer le secret des communications téléphoniques.
  142645. 12 avril; Barbier et Lartigue. — Pour un système de câbles ou de lils conducteurs pour télégraphie, téléphonie, sonneries électriques, et
  142423. 20 avril; Currier et Rue. — Pour perfectionnements dans les appareils électriques ayant pour but d’appeler ou de signaler, et pouvant être appliqués aux appareils télégraphiques et téléphoniques.
  136391. B. de 15 ans, 28 avril ; Bourdin. — Dispositif général de bureau central téléphonique ou télégraphique, faisant usage de conducteurs doubles
  136420. B. de 15 ans, 29 avril ; Lartigue. — Perfectionnements aux appareils téléphoniques.
  136471. B. brevet anglais ; pris le 1 er mai, par Eaton. (devant expirer le 20 février 1894) — Perfectionnements apportés aux aimants, aux téléphones et aux combinaisons des aimants avec téléphones.
  136593. B. de 15 ans, 10 mai; Klemm, Marx et Kayser. —Appareil téléphonique perfectionné.
  136812. B. de 15 ans, 22 mai ; Dunand et Ciievrant. — Système de téléphone à électro-aimant.
  136892. B. de 15 ans, 25 mai; Eaton. — Perfectionnements dans les appareils d’appel ou à signaux pour des buts téléphoniques ou télégraphiques.
  136471 B. de 15 ans, 25 mai; Eaton. —Perfectionnements apportés aux aimants, aux téléphones et aux combinaisons des aimants avec téléphones
  136896. B. de 15 ans, 25 mai ; Aboilard. — Microphone perfectionné.
  136988. B. de 15 ans, 1 er juin; Anders et Watson. —Perfectionnements apportés aux appareils signaux employés dans les communications téléphoniques.
  136989. B. de 15 ans 1 er juin; Anders. — Perfectionnements apportés aux commutateurs employés dans les échanges téléphoniques.
  136996. B. de 15 ans 1 er juin ; Russell. — Perfectionnements dans les aimants composés permanents et dans les électro-aimants, dans les téléphones électriques et les circuits téléphoniques.
  137121. B. de 15 ans, 8 juin ; Anders. — Perfectionnements apportés aux appareils-signaux employés dans les communications téléphoniques.
  137172. B. de 15 ans, 9 juin; Herz. — Nouveau système téléphonique.
  137258. B. de 15 ans, 15 juin ; Lockwood et Bartlett. — Perfectionnements apportés aux transmetteurs pour téléphones ou télégraphes à son articulé.
  137430. B. de 45 ans, 24 juin; Gower. — Perfectionnements : dans les appareils et transmissions téléphoniques.
  137259. B. de 15 ans 25 juin; Lockwood et Bartlett. — Perfectionnements apportés aux récepteurs pour téléphones ou télégraphes à son articulé.
  137439. B. de 45 ans, 25 juin; Le Goarant de Tromelin. —Nouveau système d'avertisseur téléphonique fonctionnant sans pile.
  137473. B. de 15 ans, 26 juin ; Bourdin. — Perfectionnements dans les téléphones à source électrique.
  137514. B. de 15 ans, 29 juin ; Bell et Tainter. — Perfectionnements dans les appareils d’enregistrement employés dans les systèmes de communication téléphoniques.
  137521. B. de 15 ans, 29 juin ; Lamb. — Perfectionnements dans les conducteurs pour télégraphes, téléphones et autres fils souterrains.
  137645. B. de 15 ans, 7 juillet; Johnson. — Perfectionnements dans les appareils employés pour les signaux téléphoniques.
  137803. B. de 15 ans, 15 juillet; Herz. — Système téléphonique ou télégraphique fondé sur l’emploi de diffuseurs pour déterminer le mouvement électrique dans des circuits ouverts.
  137931. B. de 15 ans, 24 juillet; Westinghouse jeune. — Système et appareils perfectionnés pour relier les conducteurs pour communications téléphoniques.
  138097. B. de 15 ans, 4 août; Bartelous. — Système de communications électriques pouvant s’appliquer aux installations téléphoniques ou télégraphiques.
  138227. B. de 15 ans, 12 août; Davis et Dowü. — Perfectionnements dans les appareils télégraphiques et téléphoniques.
  138921. B. de 15 ans, 29 septembre; Havard. — Système de communication téléphonique au moyen de stations publiques.
  138963 B. de 15 ans, 2 octobre; TROUVE Gustave — Système d'appareil avertisseur pour téléphones
  139029. B. de 15 ans, 7 octobre ; Boudet de Paris. — Nouvel appareil microphonique.
  139164 B. de 15 ans, 15 octobre ; GAUTHIER — poteaux et supports d'isolateurs pour fils télégraphiques et téléphoniques, neutralisant les effets de la vibration
  139684. B. de 15 ans, 17 novembre ; Gros et Carpentier. — Télégraphie et téléphonie à grandes distances.
  139755. B. de 15 ans, 29 novembre ; de Nottbeck. — Perfectionnements dans les téléphones.
  139809. B. de. 15 ans, 23 novembre ; Haskins. — Perfectionnements dans les appareils employés au service téléphonique.
  139777. B. de 15 ans, 23 novembre ; POUGET — para-foudre perpétuel électrodiérétique, destiné à protéger notamment les lignes et les appareils télégraphiques, téléphoniques et autres contre les atteintes de la foudre.
  139921. B. de 15 ans, 30 novembre; Ranoall. — Perfectionnements apportés aux appareils téléphoniques.
  140065 B. de 15 ans, 3 décembre ; Bell — Système dit le photophone, permettant d'envoyer des signaux et de communiquer à distance au moyen de de la lumière solaire ou autre
  139997. B. de 15 cns, 6 décembre ; Culbertson et Brown. — Perfectionnements dans les communications électriques, téléphoniques et autres.
  140015. B. de 15 ans, 7 décembre; Rossetti. — Perfectionnements aux téléphones parlants magnéto-électriques.

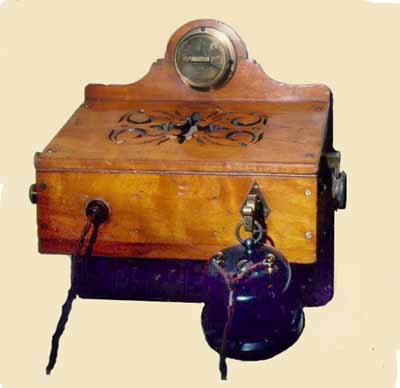

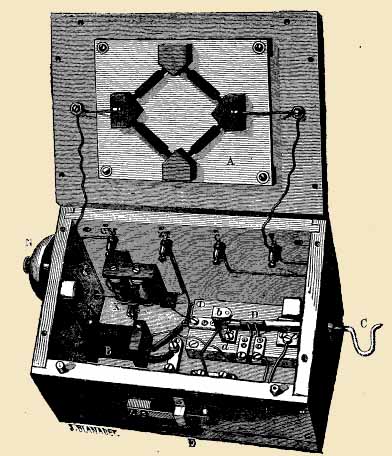

  140017. B. de 15 ans, 7 décembre ; Crossley. — Perfectionnements dans les appareils et les dispositions pour l’usage des téléphones et des microphones.

Les expériences de C. Ader en 1878 : Téléphones sans diaphragme et sans aimant

— La présence d'un noyau aimanté dans le téléphone récepteur n'est pas indispensable, et nous avons vu que l'électrophone de M. Ader emploie de petits électro-aimants microscopiques en fer doux. En faisant des expériences sur ces appareils, M. Ader a été conduit à construire un récepteur composé d'une simple tige de fer de un millimètre de diamètre, enroulée d'une bobine de fil fin, et il a pu transmettre la parole dans ces conditions avec une très grande netteté. Le petit fil de fer était piqué sur une planche, et il constata qu'en appliquant contre le second bout libre de cette petite tige de fer une masse pesante, l'intensité des sons était plus que doublée.

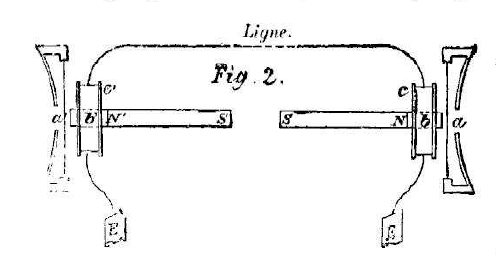

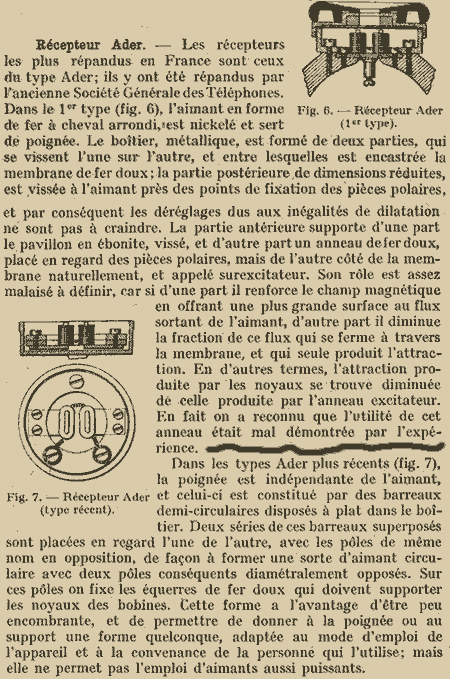

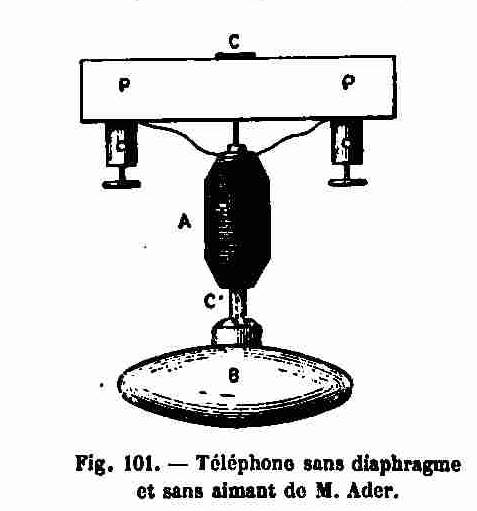

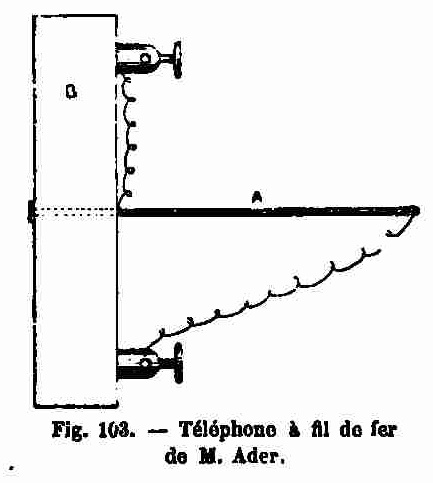

Il construisit alors le simple téléphone récepteur représenté figure 101, formé d'un loquet de porte B, une tige de fer doux d'un millimètre de diamètre CC, planté dans une planchette carrée de sapin de 5 centimètres de côté et une petite bobine A roulée sur un tuyau de plume d'oie.

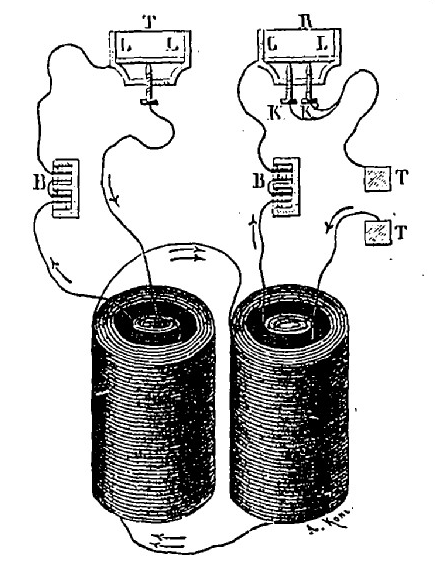

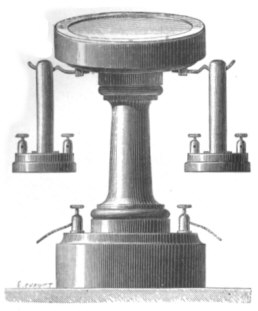

Le transmetteur employé par M. Ader était celui de son électrophone , mais tous les transmetteurs à charbon peuvent faire parler le téléphone ainsi constitué. On peut, avec ce petit instrument, faire une expérience de spiritisme assez amusante en fichant le fil de fer CC sur une table par dessous, en dissimulant habilement les conducteurs et en faisant parler dans le transmetteur un compère placé dans une pièce un peu éloignée. Si l'expérience est faite dans le silence, à une heure avancée de la nuit, par exemple, toute la table parle, on peut l'entendre en se plaçant assez près tout autour, et cette expérience produit l'effet le plus singulier sur les personnes crédules ou impressionnables.

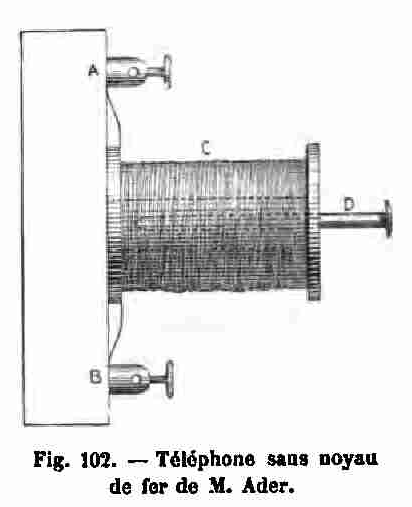

M. Ader en continuant ses expériences a construit un second téléphone encore plus simple fig. 102;

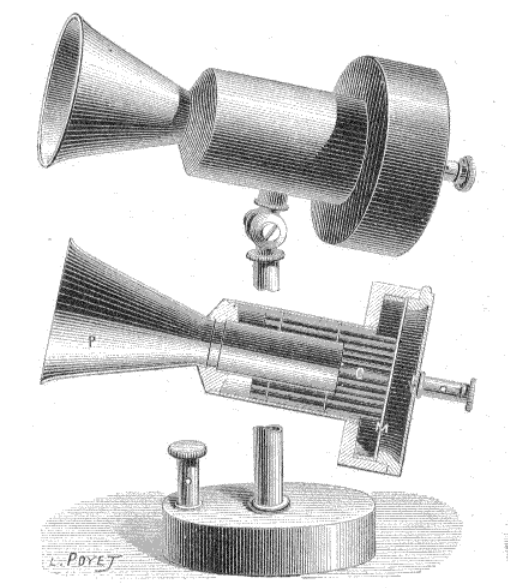

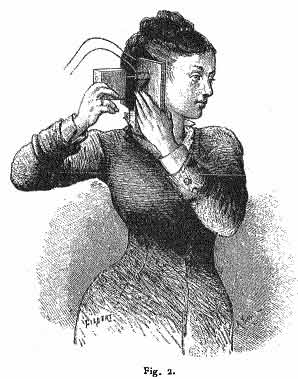

il est formé d'une planchette AB et d'une bobine C sur laquelle est roulé un fil fin avec des spires très peu serrées collée sur la planchette. L'appareil parle dans ces conditions sous Faction d'un transmetteur à charbon et de trois piles Leclanché. Si les spires sont trop serrées ou noyées dans la gomme laque, le téléphone ne parle plus, mais en introduisant dans la bobine un clou D, un petit fil de fer ou une aiguille aimantée Tenant appuyer contre la planchette, aussitôt on perçoit très distinctement la parole. £n retirant le clou, le téléphone redevient muet.

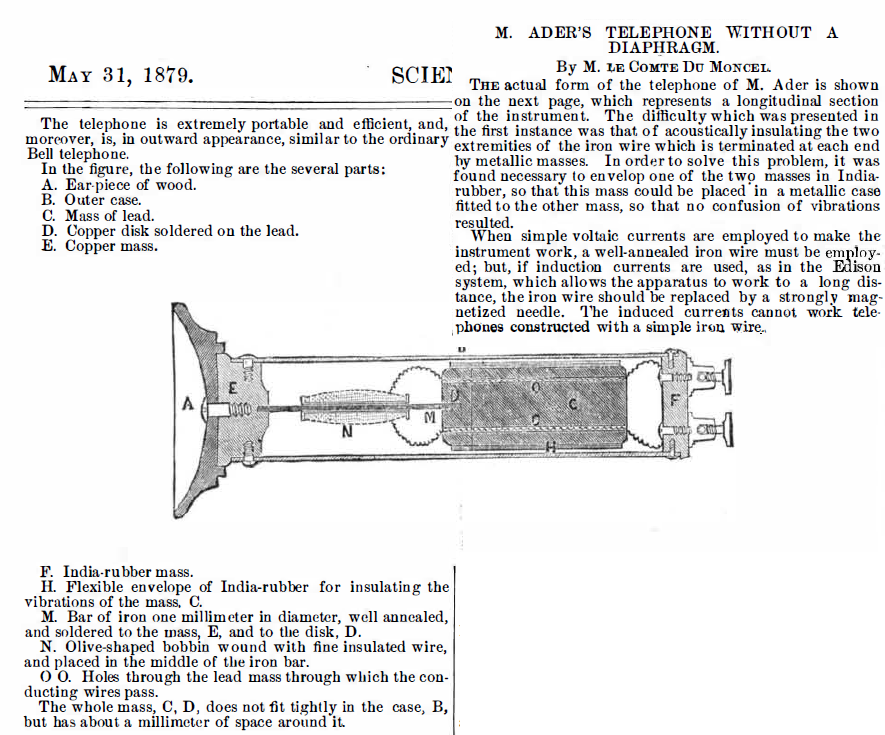

Puis Ader construit un téléphone sans diaphragme, sans aimant et sans bobine.

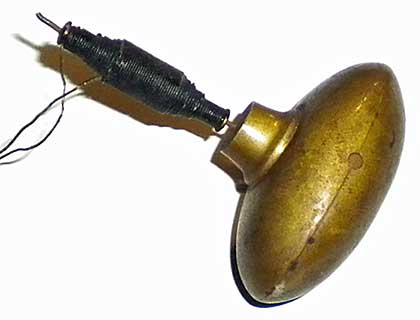

— Le téléphone récepteur suivant est encore plus simple. Il se compose d'une tige de fer doux A (fig. 103) et d'une planchette de bois B. En appliquant la planchette B contre l'oreille et une masse métallique pesante à l'autre extrémité du fil A, M. Ader a pu reproduire la parole en employant un transmetteur à charbon. De la Rive, en 1846, avait constaté les sons produits dans des conditions analogues avec des courants interrompus mais M. Ader est le premier qui ait reproduit les sons articulés par des moyens aussi simples. Il faut ajouter cependant que ces sons sont très faibles, mais ils sont néanmoins très distincts et nous devons remercier ici M. le comte du Moncel qui a bien voulu nous répéter toutes les expériences que nous venons de signaler, et dont nous garantissons la parfaite exactitude. Ce système pourtant ultra simple restera dans le domaine des expériences.

sommaire

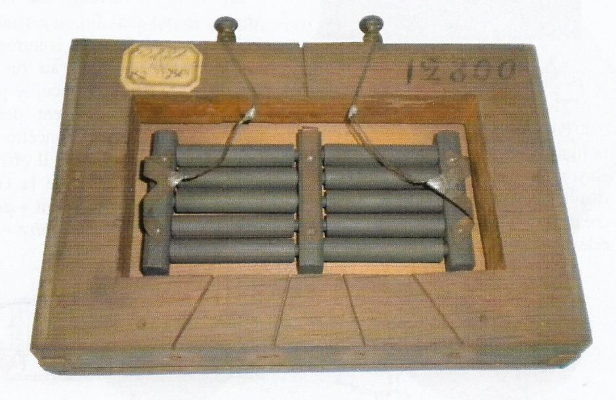

Puis le 23 juillet 1878, Ader obtiendra le brevet 125 782 d'un électrophone à main ou Système de correspondance vocale,
Dans une lettre écrite en 1921, Ader évoque son intérêt pour la téléphonie : J’étais un ami de du Moncel ; un jour, c’était quelques années avant l’exposition de 1878, il me montra un article d’une revue américaine où on parlait vaguement pour la première fois de téléphone. En même temps, il m’apportait un de ces livres : Exposé de l’électricité. Tome III, Hachette 1856. ouvert à la page 110 – Transmission électrique de la parole – Vous voyez, me dit-il, on y pensait avant vous et avant les américains.

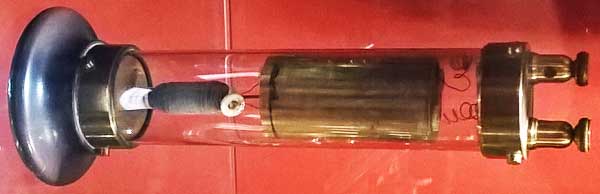

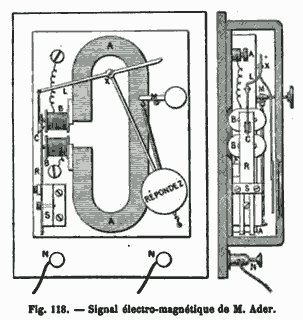

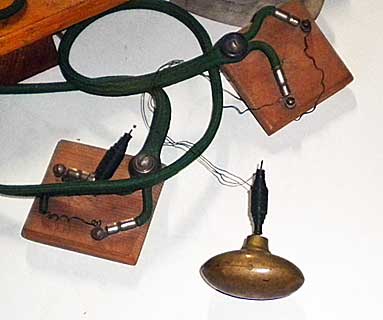

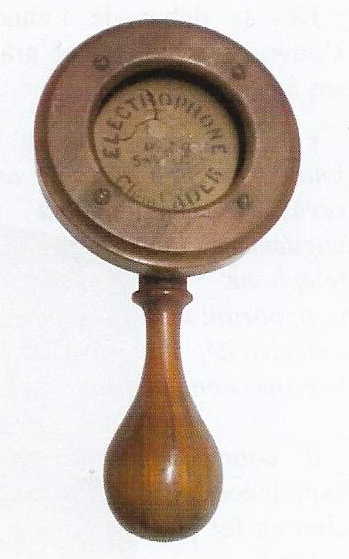

L'électrophone à main :

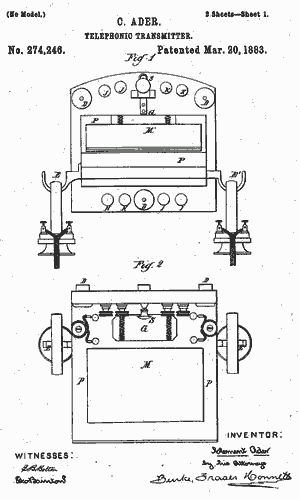

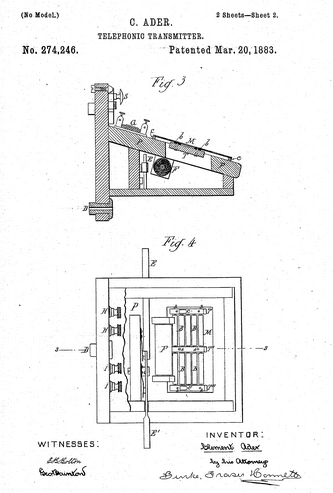

brevet 125 782

Cet appareil se distingue des autres téléphones à pile par quelques dispositions nouvelles et intéressantes. Le transmetteur est constitué par une sorte de porte-crayon mobile en bois terminé par une soucoupe devant laquelle on parle. L'extrémité de ce porte-crayon se termine par un petit cylindre de charbon arrondi à son extrémité et qui appuie sur un second morceau de charbon fixe de plus grande section. Le courant traverse le charbon fixe, le petit crayon mobile et sort par un fil très fin et très élastique pour rejoindre la ligne. En maintenant l'appareil vertical, on rompt le circuit; en l'agitant, on produit des chocs qui se traduisent sur le récepteur par des bruits intenses pouvant être entendus à une assez grande distance; en tenant l'appareil un peu incliné, il y a un léger contact entre les deux charbons et la transmission téléphonique directe, sans bobine d'induction, s'effectue très nettement et avec une grande puissance.

Le récepteur est un tambour de basque (!) de 15 à 18 centimètres de diamètre, tendu d'une feuille de parchemin, sur lequel sont fixées six petites armatures en fer-blanc très minces et très étroites disposées sur un cercle de 6 centimètres de diamètre.
En face de ces armatures sont placés six petits électro-aimants microscopiques, chacun d'eux pouvant être réglé séparément à l'aide d'une vis.
C'est M. Marcel Deprez qui a employé, le premier, ces petits électro-aimants dans ses enregistreurs pour éviter l'inertie magnétique des électro-aimants plus gros, inertie qui produit un retard dans l'aimantation et par suite dans l'inscription des phénomènes.
Les six petits électro-aimants sont tous disposés en tension et agissent simultanément sur leurs armatures dans le même sens avec une très grande rapidité. Avec ce récepteur, la parole peut être entendue à 5 ou 6 mètres de distance en employant le transmetteur que nous avons décrit, mais le réglage en est fort difficile, car la membrane est trop sensible à la chaleur et à l'humidité.

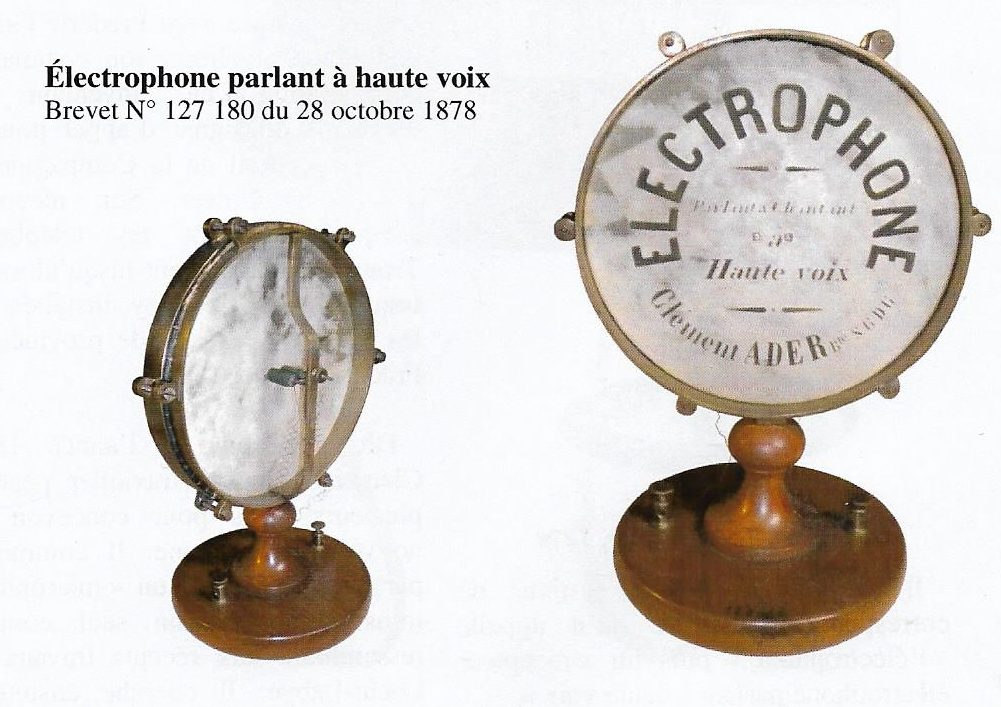

brevet N°127 180, du 28 octobre 1878 "Récepteur électrophone parlant à haute voix"
Nous gardons le souvenir d'une conférence dans laquelle l'appareil, parfaitement réglé quelques heures auparavant, a complètement refusé de se faire entendre devant un public aussi attentif que bienveillant, comme doit le faire tout instrument bien élevé dans une expérience publique.

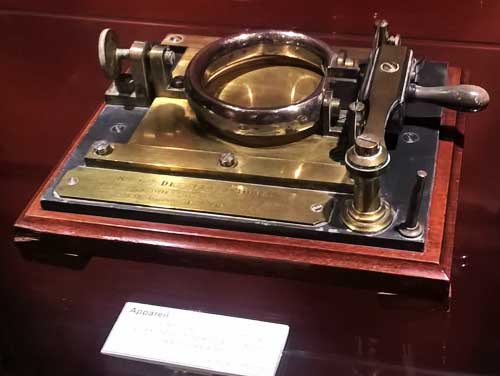

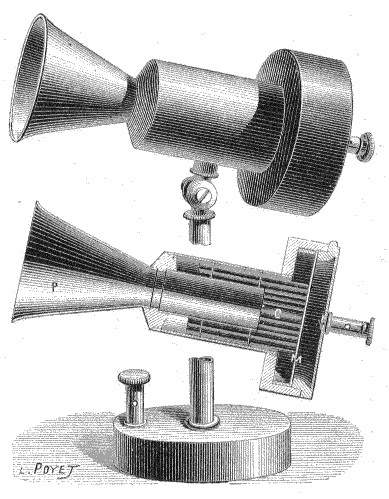

Aujourd'hui (1881) M. Ader emploie de préférence son téléphone à surexcitation magnétique (p. 247) comme récepteur, les résultats sont presque aussi puissants et beaucoup plus sûrs qu'avec l'électrophone.

L'hôtel de l'Ecole de l'artillerie, à Clermont, est relié au village de la Fontaine-du-Berger (champ de tir) par un fil télégraphique de 14 kilomètres; ce fil passe par le bureau central télégraphique de Clermont sans entrer dans l'intérieur de ce bureau
(les poteaux qui supportent le fil de l'Ecole portent en tout : du bureau télégraphique central au pont de Jaude, distance 300 mètres environ, huit fils; le fil de l'Ecole est le quatrième en partant du haut)
A cette distance de 14 kilomètres, un service téléphonique fonctionne parfaitement : le téléphone employé est le téléphone ordinaire, petit modèle. Ce service n'est établi du reste qu'à titre d'expérience.
Egalement à titre d'expériences, un service téléphonique a été établi entre l'observatoire de Clermont et celui qui est situé au sommet du Puy-de-Dôme ; la distance est de 15 kilomètres.
Le fil qui relie ces observatoires est porté par les mêmes poteaux que le fil de l'Ecole, depuis le bureau télégraphique central jusqu'au col des Riarneaux, c'est-à-dire pendant une longueur de 10 kilomètres; ce fil passe dans l'intérieur du bureau télégraphique central; la communication téléphonique entre les deux observatoires se fait aussi parfaitement. Ces conditions exceptionnelles nous ont permis de faire quelques observations intéressantes.
° On communique téléphoniquement entre les deux stations de l'Ecole, distance 14 kilomètres, même lorsque des dépêches sont lancées sur les fils voisins par les appareils Morse.
° On entend très distinctement et on lit couramment au son toutes les dépêches Morse qui passent sur les fils, voisins du fil de l'Ecole et même les dépêches qui passent sur des fils séparés de lui par un autre fil: celles-ci donnent seulement un son beaucoup plus faible.
° Quand on parle, au moyen du téléphone, du sommet du Puy-de-Dôme à l'observatoire de Clermont, nous entendons très-nettement la voix, de manière à en reconnaître le timbre, et à distinguer si c'est un homme ou une femme qui parle ; parfois, nous pouvons même entendre la dépêche et la comprendre, quand aucun bruit étranger ne vient contrarier l'audition.
Ce fait démontre la prodigieuse sensibilité du merveilleux instrument de M. Graham Bell.
En effet, le fil des observatoires est porté, pendant 10 kilomètres, par les mêmes poteaux que le nôtre; mais il en est séparé par une distance de 85 centimètres au moins, car un autre fil, celui de Rochefort, est placé entre ces deux fils sur les mêmes poteaux.
Ainsi le courant d'induction lancé, par le téléphone, du sommet du Puy-de-Dôme, peut déterminer un nouveau courant induit sur un fil placé à près de 1 mètre de distance; ce nouveau courant induit suffit pour déterminer des vibrations perceptibles à l'oreille. Nous avons remarqué que nous entendions bien plus distinctement .
° Du pont do Jaude au col de Riamaux, distance 50 kilomètres, les poteaux portent trois fils; le fil de l'Ecole est le troisième ou le plus bas;
° Enfin du col des Riamaux à la Fontaine-du-Berger, distance A kilomètres, le fil de l'Ecole est seul sur les poteaux qui le supportent.les dépêches lancées du sommet du Puy-de-Dôme que celles qui partent de Clermont : ce fait, qui tient peut être à la nature de la voix de la personne qui parle au Puy-de-Dôme, provient aussi peut-être de la position respective de notre station à Clermont par rapport aux deux observatoires.
Quoi qu'il en soit, il résulte de nos expériences, faites par plusieurs officiers et par des professeurs, les conclusions suivantes.
° On lit les dépêches Morse qui passent sur des fils distants de notre fil de 45 ou 90 centimètres, même quand ces fils n'accompagnent le nôtre que sur une longueur de 300 mètres, et cette addition ne gêne en rien si ce n'est par un petit bruit dont on fait facilement abstraction, le passage et l'audition des dépêches téléphoniques. Ainsi, au moins jusqu'à 10 kilomètres, et très-probablement beaucoup plus loin, on peut correspondre avec des fils portés sur des poteaux qui supportent des fils livrés au passage des dépêches ordinaires. Nous allons prolonger jusqu'à leur limite ces expériences.
° Deux lignes télégraphiques voisines, mais sans communication, mélangent leurs dépêches, et il nous est arrivé de répondre au Puy-de-Dôme et d'en recevoir une dépêche, sans que nos fils soient nulle part. rapprochés de plus de 85 centimètres.
Ajoutons que nous avons mis dans le même circuit sept téléphones et que sept personnes pouvaient entendre à la fois la même dépêche, soit Morse, soit téléphonique, et même une dépêche induite téléphoniquement, sans affaiblissement appréciable de l'intensité du son, malgré les résistances occasionnées par les jonctions de fils.
Il semble que le nombre d'auditeurs d'une même dépêche passant par un même fil peut être très considérable, et nous regrettons de n'avoir pas un nombre plus grand de téléphones pour en faire l'expérience.

Toutes nos expériences sont faites avec un seul fil, avec communication à la terre aux deux extrémités de la ligne.

ÉLECTRICITÉ. – Sur le téléphone. Note de M. IZARN.

« J'ai installé, depuis quelques semaines, au lycée de Clermont, un téléphone dans un fil unique d'une cinquantaine de mètres, qui, traversant la grande cour du lycée, va du laboratoire de Physique, où il s'accroche à un bec de gaz, à une pièce placée près de la loge du concierge, où il s4accroche à un autre bec de gaz.
Cette disposition améliore la perception des sons dans mon appareil et m'a permis de constater un fait que je crois intéressant.
En appliquant l'oreille au téléphone, j'entends très nettement les signaux télégraphiques Morse ou autres, qui proviennent, soit du bureau télégraphique de Clermont, soit du bureau téléphonique fonctionnant entre l'École d'artillerie de Clermont et le polygone de tir établi à 14 kilomètres de la ville, au pied du Puy-de-Dôme. J'entends même des paroles et surtout des commandements militaires, émis dans le téléphone du polygone et destinés à être entendus à l'École. Or mon fil est absolument indépendant de ceux où circulent ces signaux, il en est même très éloigné, et il est impossible d'invoquer pour l'explication du phénomène une induction quelconque, s'opérant entre fils attachés sur une longueur quelconque aux mêmes poteaux.
Mais, comme les prises de terre du bureau télégraphique et de l'École d'artillerie se font à une petite distance des tuyaux de gaz, il n'est pas douteux que le phénomène ne soit du à une dérivation de courant produite dans mon fil par l'intermédiaire du sol humide et du réseau métallique des tuyaux. Ce qui confirme cette explication, c'est que, pendant le jour, j'entends dans mon téléphone tous les grattements qui se produisent quand j'envoie mon aide installer un autre téléphone à l'autre bout du fil, et qui sont la traduction de toutes les petites variations d'intensité produites par cette opération dans le courant qui traverse le fil. Pendant la nuit, lorsque les dépêches de la station télégraphique ou de l'École se font rares ou ont cessé, on n'observe plus rien de pareil, ce qui éloigne l'idée d'attribuer le phénomène aux courants telluriques.

Quoi qu'il en soit, l'Administration des télégraphes aurait intérêt à établir ses prises de terre à une distance aussi grande que possible des tuyaux de gaz, pour ne pas être exposée à voir ses correspondances saisies au passage, dans certains cas, par tout particulier ayant le gaz à sa disposition. »

Dans une de ses dernières sorties, le Desaix avait à la remorque un vieux navire, l'Argonaute servant, dans l'escadre d'évolution, au tir des torpilles d'exercice.
Un fil conducteur fut enroulé autour de l'un des câbles remorques; l'un des bouts du fil était à bord du Desaix, l'autre à bord de l'Argonaute. Le circuit était fermé par la mer au moyen des doublages en cuivre des deux navires. Un téléphone fut interposé de part et d'autre dans ce circuit, et les communications furent aussitôt établies entre les deux navires.
Pendant tout le temps de notre navigation, nous pûmes causer de navire à navire aussi facilement que si nous nous fussions trouvés dans le même cabinet. Nous croyons même avoir remarqué que le retour par la mer donnait plus de netteté au son.
Depuis, un des officiers du Desaix, M. le lieutenant de vaisseau Des Portes, a eu la très heureuse pensée d'appliquer le merveilleux instrument à la manœuvre des scaphandres. On a remplacé une glace du casque par une plaque en cuivre dans laquelle est enchâssé le téléphone; ce qui fait que le scaphandrier n'a qu'un léger mouvement de tête à faire, soit pour recevoir des communications de l'extérieur, soit pour en adresser.
On comprend tout l'avantage d'un pareil dispositif.
Nous avons à visiter nos carènes; les scaphandriers descendent et peuvent nous rendre compte de tout ce qu'ils voient ou font, sans qu'il soit besoin de les ramener hors de l'eau, comme cela s'est fait jusqu'à ce jour.
Grace au téléphone, un homme parcourant les profondeurs des mers peut rester constamment en communication parlée avec son semblable resté à la surface.

Note de M. Gm Essnm, présentée par M. Faye.
L'appareil dont j'ai fait usage sur la ligne de Pontivy à Loudéac (25 kilomètres) est de petit modèle et ne coûte que 13 francs.
Le téléphone était relié dans chaque poste par deux fils, d'une part à la terre, de l'autre à une borne isolée que l'on mettait à volonté en communication avec le fil de ligne au moyen d'un commutateur. Le circuit formé par le fil de ligne et les fils du téléphone ne comprenait les bobines d'aucun électroaimant et ne pouvait recevoir aucun courant, conditions qui me semblent indispensables.
J'ai constaté, comme toutes les personnes qui se sont servies de fils télégraphiques pour réunir deux téléphones, un bruit de grésillement, dû à des courants induits dans le fil téléphonique par des influences extérieures. Mais ces influences me semblent être de deux natures bien distinctes. Un premier grésillement assez net est dû à l'induction des courants passant par les autres fils, alternativement fermés et rompus par un manipulateur quelconque. On distingue alors parfaitement les coups du manipulateur, et même de plusieurs manipulateurs, fonctionnant en même temps dans différents bureaux, pourvu que le fil téléphonique suive, .sur un parcours même très-restreint, les fils de lignes de ces différents manipulateurs.
J'ai fait, à l'occasion de cette espèce de grésillement, une observation qui m'a paru intéressante. Avec une seule pièce du téléphone, reliée, comme il a été dit plus haut, à un des fils de ligne inactif, des mots d'une dépêche, envoyée de Saint-Brieuc à un bureau voisin sur un fil qui côtoyait le nôtre sur une très-petite distance, ont été clairement saisis à Loudéac par le directeur du bureau télégraphique, habitué à lire une dépêche au son. Cette observation a été répétée à plusieurs reprises par le directeur du poste télégraphique de Pontivy, et il ne peut y avoir aucun doute à cet égard. Seulement la perception n'est pas facile pour tout le monde; et la multiplicité des appareils, qui fonctionnent presque toujours en même temps, produit un grésillement plus compliqué, où il est alors impossible de rien démêler.
Indépendamment de ce grésillement, il se produit dans le téléphone un bruissement très-confus, un froissement assez intense parfois pour croire que la plaque vibrante va se déchirer. C'est: plutôt le soir que dans le jour qu'on entend ce bruissement, qui devient même insupportable et empêche de se comprendre au téléphoné, alors qu'on n'est plus troublé par le travail des bureaux. On entend aussi ce bruit quand on fait usage d'une seule pièce du téléphone; et nous l'avons constaté, dans la nuit, au bureau télégraphique de Pontivy, sur les différentes lignés de Guémené, de Loqueminé, de Loudéac, de Lorient. Pour nous-assurer que ce bruit était. du également à des courants d'induction, nous avons interposé dans le circuit du téléphone un bon galvanomètre et nous savons constaté en même temps des déviations très sensibles, tantôt dans un sens, tantôt dans l'autre.
J'avais cru d'abord que ce bruissement confus était du au vent ou à la pluie, et qu'il n'était qu'un écho des vibrations des fils télégraphiques, qu'on entend facilement près des poteaux. Mais les déviations simultanées du galvanomètre me portent à attribuer ce bruit à été que notre fil est placé en différents endroits dans des couches d'air dont le potentiel subit des variations notables et rapides, d'où résulte la production de courants d'intensité et de directions variables, sensibles au galvanomètre et plus encore au téléphone. Les différents fils dont nous nous servions passent sur des points élevés, c'est-à-dire dans des couches d'air ou le potentiel électrique est notablement plus fort qu'à là hauteur habituelle des fils télégraphiques. De plus, 1e soir, ces mêmes couches sont plus chargées d'électricité que dans la journée.
Peut-être pourrait-on, à l'aide du téléphone, constater, suivre et étudier exactement les variations de l'électricité atmosphérique, en reliant à la terre, par l'intermédiaire d'un téléphone, soit un fil isolé placé à une grande hauteur, soit une pointe avec ou sans flamme.
Et si, au moyen de la plaque vibrante et d'nn styte, on parvenait à inscrire les vibrations dues àux variations de l'électrîcité atmosphérique, on réaliserait peut-être aussi un moyen commode pour étudier ces variations.
Je chercherai a déterminer avec plus de certitude encore la causée de la production de ce bruissement, en l'absence de-toute transmission télégraphique par les fils voisins, et je serai heureux de communiquer à l'Académie les résultats dermes recherches.

Les essais sont tout à fait concluants et certifiés par le docteur Laurent, membre de la Société Industrielle de Rouen, qui rapporte: j'ai entendu distinctement les paroles et les phrases émises par les personnes qui ont communiqué avec moi par le téléphone administratif de M. Dutertre.
Le son de la voix arrive à l'oreille, de manière à comprendre très clairement. Le timbre présente même des différences caractéristiques qui permettent de reconnaître la voix des personnes qui parlent ".
De son côté, M. Dutertre écrit au Directeur ingénieur des télégraphes de Rouen : "ce fil a fait ses preuves; gendarmes, contrôleur des contributions directes et indirectes, percepteur, agent-voyer, l'ont tous employé pour avoir des renseignements plus prompts; des malfaiteurs, des conducteurs de voiture ivres ou sans lanterne, ont pu être arrêtés, signalés au passage par le secrétaire de la mairie' (juin 1881).

En novembre 1880, M. Dutertre présente à ses collègues de la Société Industrielle, un projet de "téléphonie administrative dans les communes rurales et de son application au service public". II montre tout d'abord la supériorité du téléphone sur le télégraphe : "pour un service télégraphique il faut un employé spécial, un employé initié aux difficultés de la marche de l'appareil télégraphique. Avec l'appareil téléphonique, point de complications semblables. Tout le monde est apte à parler dans un cornet téléphonique, à mettre le cornet à l'oreille, à écouter. Il suffit d'une explication fort simple, d'une démonstration élémentaire pour permettre à même une personne dont l'instruction est très restreinte, pour ne pas dire nulle, de correspondre par le téléphone. ".

M. Dutertre insiste ensuite sur les profits que chaque commune rurale doit retirer du téléphone : "je mentionnerai tout d'abord les communications qui doivent avoir lieu dans la commune. Quand il est nécessaire de recourir au garde champêtre, il faut avoir sous la main quelqu'un à envoyer chez ce fonctionnaire, il faut écrire l'ordre à transmettre, remarquez la vitesse d'exécution avec l'emploi du téléphone. Une communication verbale est rapidement faite et allège le fardeau bureaucratique. Actuellement, il faut de trois à cinq jours pour les communications de commune à commune.

Les intérêts agricoles eux mêmes ont une part considérable à attendre du téléphone administratif. Les dépêches astronomiques, le cours des denrées, certains conseils urgents, etc... pourront être propagés dans un bref délai parmi les habitants. Il n'est pas jusqu'à l'administration militaire pour le recrutement; lors d'une levée d'hommes, en cas de guerre, et même la stratégie qui n'aient à profiler largement de l’installation en question.

En cas d'incendie, on ne saurait encore contester qu'il soit du devoir de l'autorité municipale de recourir le plus promptement possible, à tous les moyens, pour faire appel aux personnes capables de porter secours. II en sera de même s'il arrive un accident.

Un aune point essentiel que je ne puis passer sous silence, c'est l'assistance médicale dans les campagnes. Vous remarquerez que notre petite commune, comme bien d'autres, est trop petite pour posséder un médecin et un pharmacien. Les habitants sont obligés, pour se faire soigner, de s’adresser à un praticien domicilié à une distance plus ou moins gronde ; le médecin n'est pas chez lui, est en tournée, quelquefois dans une commune avoisinant La Vaupalière ; il retourne fort tard à son domicile où il trouve l'adresse du malade de La Vaupalière. Le médecin, harassé de fatigue renverra au lendemain matin la visite à faire. Avec l'installation d'un appareil téléphonique quelle différence ! Un appareil serait placé chez le médecin cantonal chargé de la médecine chez les indigents et le médecin le plus voisin de la commune. Le médecin pourrait être prévenu par le téléphone, chez lui et dans les communes où il est en tournée, Il pourrait en passant à chaque station téléphonique, s'informer s'il est demandé. On peut dire de même pour ce qui concerne le pharmacien et l'obtention de médicaments urgents.

Ainsi encore, au moment des élections, pour les renseignements nombreux que les autorités réclament ,cette installation sera on ne peut plus utile.

M. Dutertre propose ensuite la formation d’un réseau plus complet qui relierait 13 communes du canton de Maromme.
Il prévoit même des lignes supplémentaires qui fonctionneraient dans le cas où une ligne du réseau serait interrompue pour une cause ou pour une autre".
Après avoir pris contact avec les deux compagnies qui exploitent le téléphone â Paris, il évalue le coût total à 6.500 Fr dont 150 Fr par km de fil et 100 Fr pour chaque station téléphonique.

Enfin, pour rentabiliser le réseau, M. Dutertre propose que le téléphone administratif soit autorisé à servir les particuliers pour les communications privées Cela créerait une source de revenus qui pourrait être employée : premièrement à la défalcation des premières dépenses d'installation , deuxièmement à la satisfaction des frais d'entretien , troisièmement à la rémunération des employés ou des personnes employées à la manipulation et au soin des appareils.

Est-il nécessaire de préciser que ce projet fut présenté au Conseil Général et au préfet, qu'il fut jugé intéressant mais que, personne n'y donna suite mis à part une demande d'enquête du Ministre en juin 1881 qui écrivait alors : 'j'ai tout lieu de craindre aujourd'hui que la ligne ne serve à tout autre chose qu'à l'usage auquel elle était primitivement destinée." Heureusement pour M.Dutertre, une discrète vérification des gendarmes permet au préfet de répondre : "le fil ne sert que dans un intérêt administratif et général".

Malgré le support du docteur Laurent, membre de la Société Industrielle de Rouen, qui argumenta sur la supériorité d’un réseau téléphonique entre communes rurales par rapport au télégraphe, Louis Dutertre qui avait construit et entretenu ce réseau à ses propres frais dans le souci de l’intérêt administratif et général dut se résoudre à en arrêter les améliorations en l’absence de certitudes durables de la part des autorités.

SEANCE DU 2 SEPTEMBRE 1881. ( que vous trouverez à cette adresse https://gallica.bnf.fr/ark:/12148/bpt6k1225841/)

MESSIEURS,
Dans la séance de novembre 1880 du comité d'utilité publique, M. Dutertre a appelé l'attention des membres présents sur l'application qu'il avait faite de la téléphonie à La Vaupalière, commune dont il est maire, et M. Mairesse a été choisi pour rapporteur. Mais des occupations nouvelles et non prévues ont obligé cet honorable collègue de renoncer à l'élaboration de ce travail. C'est ainsi que, dans la séance du 20 juillet dernier, j'ai été désigné pour vous exposer l'organisation téléphonique installée à la mairie de La Vaupalière.
Vous vous rappelez les conférences faites à l'Hôtel-de-Ville de Rouen, en décembre 1877, par notre collègue, M. Gouault. Après avoir démontré les principes essentiels sur lesquels était basé le téléphone, le conférencier nous a parlé des détails de sa construction et des services que cet instrument était appelé à rendre dans un avenir plus ou moins prochain.
Je n'ai donc pas à m'occuper de la description du téléphone ni de sa théorie. Je ne crois pas non plus qu'il m'incombe de vous signaler dans ce rapport les améliorations successives apportées aux appareils téléphoniques, depuis décembre 1877. D'ailleurs, une exposition industrielle réservée à l'électricité est ouverte à Paris depuis le 1er août, et je suis persuadé que chacun des membres de la Société industrielle de Rouen sera désireux d'examiner les merveilleux petits instruments dont l'usage se répand si rapidement depuis la découverte de Graham Bell. Tout ami du progrès ne peut manquer de reconnaître la nécessité de s'initier aux améliorations qui vont permettre de généraliser de plus en plus ce moyen de communication.
Il appartenait à notre distingué collègue, M. Dutertre, de nous faire apprécier par la pratique quelques-uns des services que peut procurer la téléphonie. J'ai dit appartenait; en effet, Messieurs, la science télégraphique est redevable à cet électricien de perfectionnements importants, qui ont même été adoptés par l'Administration des Télégraphes. C'est vous faire remarquer, dès le début, quelle compétence possède le créateur du service téléphonique administratif dans les communes rurales.

Dès le mois de février qui suivit la conférence (février 1878), M. Dutertre a installé un fil entre sa demeure particulière, à La Vaupalière, et la mairie. Puis, peu à peu, il a ajouté de nouveaux fils à La Vaupalière même plus tard, en avril 1880, il a relié cette commune avec le chef-lieu du canton.
J'ai vérifié à différentes reprises le fonctionnement de la ligne téléphonique dont j'ai à vous entretenir. Ce fonctionnement avait été examiné précédemment par plusieurs membres de notre compagnie, et notamment par MM. Besselièvro, Mairesse, Bernardini et Deshays. Ces messieurs pourraient donc vous confirmer les résultats qui seront consignés par moi dans ce rapport. J'ai entendu distinctement les paroles et les phrases émises par les personnes qui ont communiqué avec moi par le téléphone administratif de M. Dutertre.
Etant à Maromme, j'ai conversé à La Vaupalière avec M. Quibel, receveur des Contributions, avec M. Dutertre, avec M. Manneville, secrétaire de la mairie. J'ai entendu, de Maromme même, la conversation qui avait lieu à La Vaupalière entre deux points téléphoniques à l'un était M. Dutertre, à l'autre M. Manneville. A La Vaupalière, je me suis entretenu avec le secrétaire de la mairie de Maromme, M. Morel, avec le garde champêtre et le receveur des Contributions. Le son de la voix arrive à l'oreille, de manière à comprendre très clairement. Le timbre présente même des différences caractéristiques qui permettent de reconnaître la voix des personnes qui parlent. Il faut se rendre compte par soi-même de ces phénomènes réellement curieux pour croire qu'il n'y a rien d'exagéré dans les résultats publiés par les expérimentateurs. Comment se figurer que la voix parvienne si distinctement, après avoir parcouru une distance plus ou moins considérable, passant par un fil très mince ? Les physiciens ont trouvé que la vitesse de propagation du son dans le fer peut être évaluée à 5 kilomètres par seconde. Ici, il ne s'agit plus du son seulement, mais bien de rélectricité, dont la vitesse de propagation est de 120,000 lieues par seconde. Les paroles parties du point le plus éloigné du réseau actuel mettent donc bien moins d'une seconde à se rendre à l'autre extrémité. Leur transmission a lieu instantanément. Enfin, étant à Rouen, j'ai eu recours aux deux voies télégraphique et téléphonique pour correspondre avec M. Dutertre. Le secrétaire de la mairie de Maromme a bien voulu servir d'intermédiaire. La dépêche télégraphique étant adressée à M. Morel, cet employé l'a transmise téléphoniquement, à La Vaupalière, à M. Dutertre. Cette combinaison des deux moyens nous a permis de correspondre plus facilement; par la voie télégraphique seule, qui s'arrête à Maromme, on eût été contraint d'envoyer ensuite un express à la commune de La Vaupalière.

Mes essais ont donc été aussi variés que possible pour m'éclairer sur les avantages de cette installation.
La ligne téléphonique, dont il est question ici, est constituée en ce moment par un réseau partant de la mairie de La Vaupalière et s'étendant par des ramifications :
1° Chez le garde champêtre de La Vaupalière son habitation est à 1,600 mètres de la mairie
2° Chez le receveur des Contributions, dont le domicile est à 2 kilomètres de la mairie
3° A la mairie de Maromme, chef-lieu du canton, située à 4 kilomètres de la mairie de La Vaupalière.
Ce réseau est incomplet. Dans ses essais primitifs, limités dans la commune seule, M. Dutertre avait installé quelques lignes supplémentaires qu'il a été obligé de supprimer. L'installation a donc dû rester jusqu'à présent bornée aux ramifications précédentes.

La téléphonie administrative dans les communes rurales est une innovation. Malheureusement, dans notre beau pays, tout ce qui est innovation rencontre le plus souvent des entraves diverses et puissantes. On a à compter avec la routine, l'ignorance, les préventions, les superstitions, etc. Aussi, dois-je dire qu'il a fallu la force de conviction et la méritante persévérance de notre collègue pour ne pas être rebuté et ne pas renoncer entièrement à cette entreprise d'utilité publique. Car, il ne s'agit pas d'une exploitation privée, mais bien d'un réseau qui a pour but les intérêts de la commune, les intérêts du canton et les intérêts départementaux. Je dois ajouter que c'est à ses frais, avec ses propres deniers, que M. Dutertre a installé et entretient ce service administratif. Ne sachant pas si la ligne téléphonique serait autorisée à fonctionner, et si, par conséquent, elle avait l'espoir d'une existence plus ou moins durable, notre collègue a cru devoir s'arrêter dans la voie des améliorations. Cette ligne marche aujourd'hui telle qu'elle a été disposée tout d'abord. A La Vaupalière, sous la main du secrétaire de la mairie, dans la maison commune, est placé un appareil téléphonique. A chaque point avec lequel a lieu la communication existe un autre appareil téléphonique.

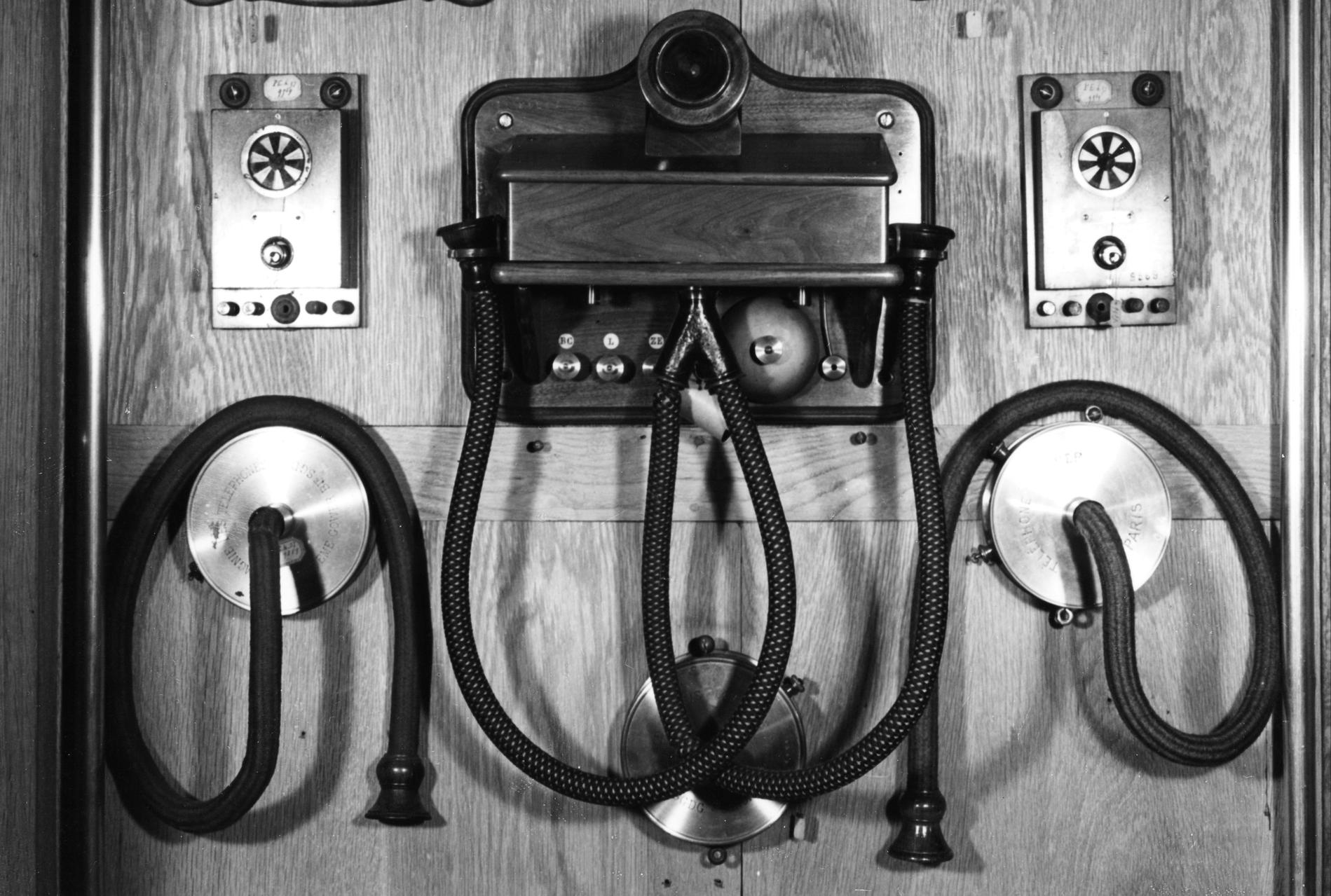

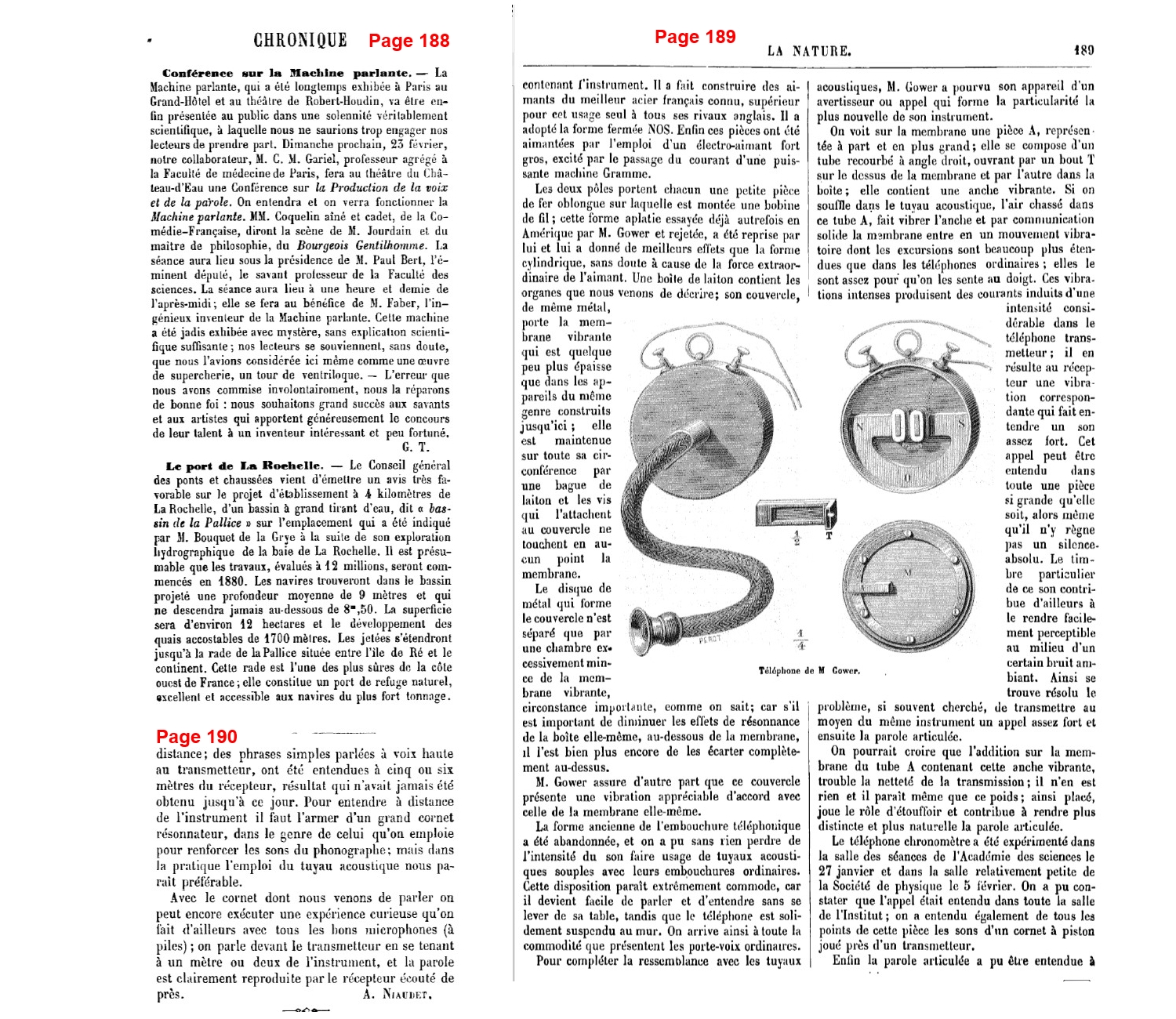

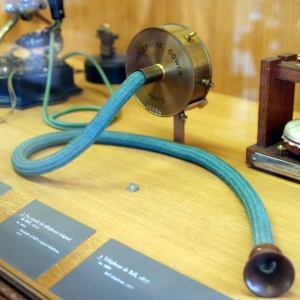

L'appareil choisi est celui de Gower (système de Bell perfectionné). Des études comparatives ont fait reconnaître à notre collègue que le système Bell est encore celui qui a la supériorité pour transmettre les caractères distinctifs de la voix. Mais peu importe, an point de vue qui nous occupe, l'appareil mis en usage. Il n'est pas douteux que les progrès de la construction téléphonique feront adopter successivement le mécanisme le plus approprié.
M. Dutertre a ajouté un ingénieux petit système avertisseur, pour qu'il fût possible de savoir sans retard si quelqu'un se trouvait à l'appareil sollicité pour répondre immédiatement.
Un petit bouton à ressort donne lieu à une première sonnerie (sonnerie d'appel), qui transmet l'avis du désir de correspondre. Dans le système employé par M. Dutertre, une seconde sonnerie renfermée dans une petite boîte superposée à l'appareil fondamental, informe de la présence d'un auditeur. On n'a pas besoin d'attendre longtemps pour s'assurer s'il y a, oui ou non, quelqu'un qui répondra à l'appel du point de départ.
Le fil est supporté à l'aide d'isolateurs mobiles que l'on peut facilement fixer soit contre le tronc d'un arbre, soit contre une maison, soit sur des poteaux. Ce sont des isolateurs dits à queue, et dont la tige terminale s'implante très facilement dans le bois. La portion du fil en contact et susceptible d'être en contact avec le support est entourée d'un morceau de caoutchouc vulcanisé. On évite ainsi l'usure résultant du frottement que produit l'agitation du fil par le vent.
J'ai constaté que, dans une grande étendue du parcours, les supports-isolateurs étaient piqués aux arbres de la forêt, le long de la route qui conduit à La Vaupalière. Une fois au haut de la côte, les isolateurs sont apposés contre les maisons puis, sur un espace d'environ deux kilomètres, ils sont attachés à des poteaux placés de 90 mètres en 90 mètres. En face de la mairie, un certain nombre de fils devant provenir de différentes directions et attendant une destination sont réunis dans un tuyau, traversent le chemin sous terre et arrivent au système receveur. Pendant ce court trajet, les fils sont chacun revêtus d'une couche de gutta percha cet enduit a pour but d'isoler les courants. Là, chaque fil est mis en rapport avec un commutateur suisse. Par le moyen de cet appareil, on établit la communication avec le point téléphonique avec lequel on doit correspondre. M. Dutertre a appelé tout particulièrement mon attention sur la commodité des isolateurs qu'il a employés. C'est ainsi que notre collègue a pu, dans l'espace de deux heures et demie au plus, établir tous les fils sur la partie du réseau qui va de la mairie de Maromme à la Maine. La promptitude d'une installation a une valeur dont il est bon de tenir compte pour la pose première ou les réparations ultérieures.
M. Dutertre considère encore comme très important l'état de relâchement du fil de fer dans l'intervalle d'un support isolateur à l'autre. La tension aussi exacte que possible n'est nullement nécessaire, quoiqu'elle soit exigée pour les lignes télégraphiques. C'est là un résultat pratique démontré par une expérience suffisante, puisqu'il en est ainsi depuis la pose du fil qui va de Maromme à La Vaupalière, c'est-à-dire depuis avril 1880 jusqu'à ce jour, fin juillet 1881, seize mois environ.
En examinant la disposition des supports-isolateurs sur les arbres d'une certaine hauteur, on constate facilement que lorsqu'il fait du vent, des ouragans, les arbres sont mis en mouvement, s'écartant et se rapprochant plus ou moins sous l'sinfluence des perturbateurs atmosphériques sur la cime et les branches. Un étirement exact tend infailliblement à amener la rupture du fil, soit par la force soutenue, soit par la brusquerie de l'effort. On explique de cette façon la rupture assez fréquente des fils télégraphiques soumis aux révolutions aériennes. Or, comme M. Dutertre l'a vérifié, l'in extension des fils téléphoniques ne gêne en rien la transmission, et on aurait tort de croire à une déperdition capable d'interrompre la circulation vocale. Elle offre même un certain avantage, en ce que la transmission téléphonique n'est pas gênée par le bruit que le vent détermine, lors des ouragans, dans les fils fortement tendus.
J'ai même vu que quelques poteaux avaient été renversés dans une partie du trajet. Le 61 porte simplement sur une haie d'épine et il n'existe pas d'interruption. Les poteaux n'ont pas été relevés jusqu'à présent. Ce fait est une preuve de plus de l'effet de l'in extension du fil téléphonique.
Ces détails pratiques méritent d'être appréciés, et tendent à démontrer la facilité de la pose d'un trajet téléphonique. Il convient toutefois d'isoler le fil de tout corps susceptible de propager le courant transmis. Les corps qu'il importe d'éviter sont ceux dénommés conducteurs de l'électricité.
Les fils installés par M. Dutertre passent dans la forêt, à travers les feuilles, et même, sont plus ou moins en rapport avec des ramifications de petite dimension. Jusqu'ici on n'a pas accusé la moindre viciation dans la transmission.
J'ai parlé plus haut de préventions et superstitions contre lesquelles tout inventeur a à lutter. Il ne faudrait pas croire que M. Dutertre, tout maire qu'il était, n'a eu qu'à prier ses administrés pour être autorisé à poser ses supports-isolateurs contre les maisons ou à la proximité des propriétés. Un certain nombre avaient peur que les fils n'attirassent le tonnerre. Notre collègue a dû parlementer à maintes reprises, et tâcher de les persuader de toutes les manières, que les voisins de fils téléphoniques ne devaient pas redouter plus que les autres la chute de la foudre. Les événements sont même venus favoriser les efforts de M. Dutertre. Depuis l'installation téléphonique, la foudre n'est tombée qu'une fois à La Vaupalière, mais à une distance assez grande d'une maison supportant un de ces fils, à quarante mètres environ. Ce fait n'a pas peu contribué à rassurer les voisins des isolateurs.
Messieurs, je ne sais si je vous ai tracé d'une façon suffisamment explicite les traits qui doivent reproduire dans votre esprit l'organisation téléphonique due à l'initiative de M. Dutertre.
Notre collègue a été amené à cette installation, la première qui existe sur tout le territoire français, par le désir de satisfaire à certaines parties du service administratif, et, ici, Messieurs, je tiens à vous faire reconnaître la supériorité réelle d'un service téléphonique pour faire communiquer les communes rurales sur un service télégraphique employé au même objet.
Rendons-nous bien compte des exigences d'un poste télégraphique et comparons-les à celles d'un poste téléphonique. Pour un service télégraphique, il faut un employé spécial, un employé initié aux difficultés de la marche de l'appareil télégraphique, un employé que vous devez payer dans une certaine proportion, en raison de ses études préliminaires. Malgré la diffusion de plus en plus grande de l'instruction, vous recruterez rarement cet employé parmi les habitants de la commune rurale.
Avec l'appareil téléphonique, point de complications semblables. Tout le monde est apte à parler dans un cornet téléphonique, à mettre le cornet à l'oreille, à écouter, à interrompre un trajet, une communication à l'aide du commutateur. Il suffit d'une explication fort simple, d'une démonstration élémentaire pour mettre à même une personne dont l'instruction est très restreinte, pour ne pas dire nulle, de correspondre par le téléphone.
Veuillez approfondir toutes les conséquences de cette facilité du fonctionnement téléphonique. De quel prix n'est pas la simplicité de manipulation ?.
Mais voici un autre avantage non moins précieux qu'il convient de vous signaler.
Tandis qu'avec le télégraphe vous ne pouvez faire passer qu'un nombre de mots très limité dans un temps donné, dans le même temps, si l'on a recours au téléphone, on aura conversé très longuement, et des réponses nombreuses auront été échangées de part et d'autre; une quantité presque incalculable de mots aura circulé. En outre, remarquez à ce sujet ce qui a lieu dans les campagnes pour le fonctionnement télégraphique.
Une dépêche arrive pour une commune située à deux ou trois lieues du bureau. Les dépêches sont assez rares. On n'a pas immédiatement à sa disposition, comme dans les grandes villes, un employé ou un commissionnaire pour porter la dépêche. Ce n'est qu'après un temps plus ou moins long qu'on se procure quelqu'un qui consente à aller remettre une lettre. Ce commissionnaire met un certain temps à parcourir la distance nécessaire et arriver chez le destinataire, même quand il y met toute la célérité possible. Que sera-ce dans le cas où le commissionnaire fera certaines rencontres, s'arrêtera chez un ami, prendra un rafraîchissement, etc.? Il faut ensuite rapporter la réponse au bureau et expédier télégraphiquement cette réponse.
Quand on réfléchit à ces lenteurs obligées d'un service télégraphique dans les communes rurales, n'est-il pas opportun de constater au contraire, avec l'adoption du système téléphonique, des avantages multiples, avantages de temps, avantages d'argent ?
Je vais insister sur les profits que chaque commune rurale doit retirer du téléphone administratif.
Si nous examinons les nécessités spécialement administratives, je mentionnerai tout d'abord les communications qui doivent avoir lieu dans la commune seule.
Quand il est nécessaire de recourir au garde champêtre, il faut avoir sous la main quelqu'un à envoyer chez ce fonctionnaire, il faut écrire l'ordre à transmettre, il faut donc en plus le temps d'écrire cet ordre. On peut en dire autant pour le receveur des Contributions directes et indirectes, l'agent voyer, le commissaire. Remarquez la vitesse d'exécution avec l'emploi du téléphone. Une communication verbale est rapidement faite et allège le fardeau bureaucratique. Actuellement, il faut de trois à cinq jours pour les communications de commune à commune. J'extrais d'une lettre officielle, adressée par M. Dutertre à M. le Directeur, ingénieur des Télégraphes, à Rouen, le passage suivant M. le Directeur contestait au garde champêtre le rang de fonctionnaire et voulait, pour la ligne qui va de la mairie de La Vaupalière chez ce fonctionnaire, exiger une rétribution comme n'étant pas une communication administrative.
« Le garde champêtre, écrit M. Dutertre, insuffisamment payé est obligé d'avoir recours à un travail manuel et ne peut être astreint à venir tous les jours à la mairie (son habitation est à 1,600 mètres de la maison commune). Faudra-t-il, lorsqu'il arrivera une demande de renseignements ou un ordre, courir le chercher à près de deux kilomètres? (Ma commune a près de six kilomètres de longueur.) Le secrétaire de la mairie, instituteur, ne peut ni ne doit se déranger. »
« Ce fil a fait ses preuves; gendarmes, contrôleurs des contributions directes et indirectes, percepteur, agent-voyer, l'ont tous employé pour avoir des renseignements plus prompts; des malfaiteurs, des conducteurs de voitures ivres ou sans lanterne, ont pu être arrêtés, signalés au passage par le secrétaire de la mairie. » (Lettre du 7 juin 1881.) Les intérêts agricoles eux-mêmes ont une part considérable à attendre du téléphone administratif. Les dépêches astronomiques, le cours des denrées, certains conseils urgents, etc pourront être propagés dans un bref délai parmi les habitants.
Il n'est pas jusqu'à l'administration militaire pour le recrutement, lors d'une levée d'hommes, en cas de guerre, et même la stratégie qui n'aient à profiter largement de l'installation en question.
En cas d'incendie, on ne saurait encore contester qu'il soit du devoir de l'autorité municipale de recourir, le plus promptement possible, à tous les moyens, pour faire appel aux personnes capables de porter secours. Le téléphone administratif sera encore là dans son rôle. Il en sera de même s'il arrive un accident. Un autre point essentiel que je ne puis passer sous silence, c'est l'assistance médicale dans les campagnes.
Pour ne parler que de La Vaupalière, vous remarquerez que cette petite commune, comme bien d'autres, est trop petite pour posséder un médecin et un pharmacien. Les habitants sont obligés, pour se faire soigner, de s'adresser à un praticien domicilié à une distance plus ou moins grande. Actuellement, il faut aller à Maromme, à Notre-Dame-de-Bondeville, à Déville, etc. Il faut un certain temps pour se rendre à la demeure du médecin le médecin n'est pas chez lui, est en tournée, quelquefois dans une commune avoisinant La Vaupalière. La personne envoyée ne peut revenir assez tôt pour l'atteindre dans cette autre commune, d'où le praticien, continuant ses visites dans une autre direction, est parti pour retourner fort tard à son domicile où il trouve l'adresse du malade de La Vaupalière. Le médecin, harassé de fatigue, renverra au lendemain matin la visite à faire. Quel est celui qui souffre le plus de tous ces retards ? C'est le pauvre malade.
Avec l'installation d'un service téléphonique, quelle différence Un appareil serait placé chez le médecin cantonal, chargé de la médecine chez les indigents ou le médecin le plus voisin desservant la commune de La Vaupalière. Le médecin pourrait être prévenu par le téléphone, chez lui et dans les communes où il est en tournée. Il pourrait, en passant à chaque station téléphonique, s'informer s'il est demandé.
On peut en dire de même pour ce qui concerne le pharmacien et l'obtention des médicaments urgents.
Je n'ai pas la prétention d'avoir énuméré tous les services que le téléphone administratif est appelé à rendre dans les communes rurales. Ainsi encore, au moment des élections, pour les renseignements nombreux que les autorités réclament, cette installation sera on ne peut plus utile.
Comme vous pouvez vous en rendre compte, elle facilitera considérablement les relations de commune à commune et les relations de chaque commune avec le chef-lieu de canton. Il y aura évidemment plus de célérité dans l'envoi des documents et des rapports, etc.

Messieurs, notre collègue, M. Dutertre, en établissant le téléphone administratif de La Vaupalière à Maromme, s'est surtout préoccupé de servir les intérêts de sa commune et de la région qu'il habite. Il a étudié la formation d'un réseau qui comprendrait tout le canton de Maromme.

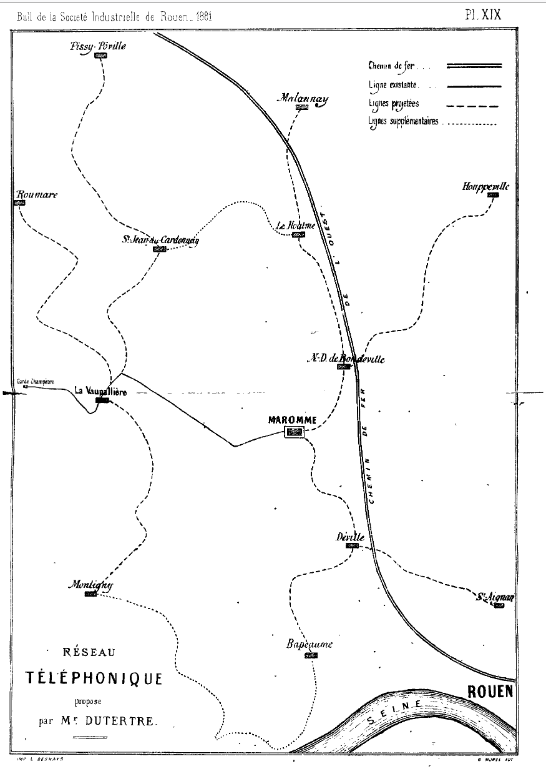

Je mets sous vos yeux le tracé de ce réseau qui intéresse treize communes, dont Maromme qui est le chef-lieu de canton des douze autres.
(Voir pl. XIX.) représente la ligne téléphonique qui fonctionne actuellement entre la Vaupalière et Maromme. Les tracés indiquent les communications projetées avec les autres communes.

Les lignes représentent des lignes supplémentaires qui fonctionneraient dans le cas où une ligne du réseau serait interrompue pour une cause ou pour une autre.
Le tracé proposé par M. Dutertre paraît à notre collègue constituer ce qu'il y aurait de plus économique et ce qui répondrait le mieux à toutes les exigences des relations administratives. La longueur du tracé est d'environ 36 kilomètres, l'évaluation maximum de la dépense est de 150 fr. par kilomètre. Il faut ajouter 100 fr. par chaque station téléphonique. Ce serait un total d'environ 6,500 fr.
Les lignes pointillées ne sont pas comprises dans les frais. Chaque commune pourrait ensuite compléter les lignes ci dessus, suivant les différents besoins, au point de vue de la bienfaisance ou assistance (service médical, service des incendies, etc.), au point de vue de la sécurité (gendarmerie, garde champêtre, etc.), etc.

Je croirais sortir du cadre de cet exposé en essayant d'esquisser les ramifications que réclameraient ces divers services dans chaque commune. Après ce que je viens de dire, il suffit de les énoncer pour avoir une idée satisfaisante de leur utilité et de la facilité de leur établissement.

Avant de clore ce rapport, permettez-moi de vous lire un passage emprunté à un livre paru récemment (1881) sur les télégraphes, par Ternant (Bibliothèque des Merveilles), page 54.
« Alors qu'en France, le service des communications téléphoniques se limite à Paris, en ce moment on compte actuellement dans le nouveau monde quatre-vingt-cinq villes qui se servent de ces installations. A Chicago, il y a 3,000 abonnés, 600 à Philadelphie, autant à Cincinnati, un nombre sans cesse croissant à New-York, et le chiffre des personnes abonnées aux compagnies téléphoniques en Amérique dépasse 70,000. »
Ce passage n'est pas, je crois, tout à fait exact quant à la France. Si je suis bien informé, nous avons dans notre département quelques installations téléphoniques privées. Si les nouvelles inventions y rencontrent un nombre considérable de sceptiques, nous possédons des amis du progrès qui sont bien aises d'encourager les inventeurs. Il y a aussi des industriels qui s'empressent d'expérimenter les innovations. Ils sont en petit nombre, il est vrai, mais il en existe et il importe de stimuler leurs idées généreuses.
Si le téléphone administratif était autorisé à servir les particuliers pour les communications privées, on créerait une source de revenus qui pourraient être employés à : 1° la défalcation des premières dépenses d'installation; 2° à la satisfaction des frais d'entretien; 3° à la rémunération des employés ou personnes préposées à la manipulation et au soin des appareils. Mais à ces résultats qu'il est nécessaire d'envisager quand une organisation est à fonder et qui constituent la partie matérielle de l'œuvre, viennent s'en adjoindre qu'on ne peut passer sous silence.

En facilitant les communications entre les communes d'un même canton, en facilitant les communications entre les habitants de ces communes, on multiplie les éléments de progrès, on augmente les moyens de développement de l'intelligence, et par cela même de développement du commerce et de l'industrie, on ouvre la véritable voie de prospérité d'un pays quel qu'il soit, tout en contribuant aussi à assurer son bien-être.
Si l'établissement d'un téléphone administratif est déjà une amélioration considérable pour une population, l'adjonction de la téléphonie privée est un complément nécessaire et je ne doute pas que les hommes qui ont souci de l'intérêt général ne s'efforcent de concourir à un but aussi louable, en contribuant de leur influence et même de leurs capitaux.

CONCLUSIONS.
Pour résumer les développements donnés dans le cours de ce rapport, me servant des expressions citées précédemment, je puis dire sans crainte d'être démenti le téléphone administratif de La Vaupalière à Maromme a fait ses preuves.
Je dois en même temps faire ressortir :
1° Les avantages inhérents au fonctionnement d'un service téléphonique dans les communes rurales;
2° La supériorité du téléphone sur le télégraphe pour les communications des habitants des campagnes;
3° Enfin, l'initiative de notre collègue, M. Dutertre.
L'installation dont je vous ai entretenu est due à sa spontanéité. C'est la première de ce genre sur le territoire français et je crois qu'il importe de lui donner tout le développement que mérite son utilité incontestable.

Le comité d'utilité publique a l'honneur de proposer 1° De solliciter le concours de la Société industrielle en faveur d'un projet qui, d'ailleurs, émane d'un de ses membres; 2° Que MM. les membres de la Société veuillent bien inviter son Bureau à prier M. le Préfet de soumettre à l'approbation de MM. les membres du Conseil général l'achèvement du réseau téléphonique du canton de Maromme.

Le fonctionnement de ce réseau servirait de type à l'établissement de réseaux semblables dans les autres cantons de la Seine-Inférieure.

La décision du ministre est prise : on procédera par concessions, mais par concessions provisoires de cinq ans renouvelables.
Le 26 juin 1879, est publié le cahier des charges fixant les conditions auxquelles les compagnies candidates pourront exploiter des réseaux téléphoniques urbains. Commencent alors 10 ans d'expérience libérale.

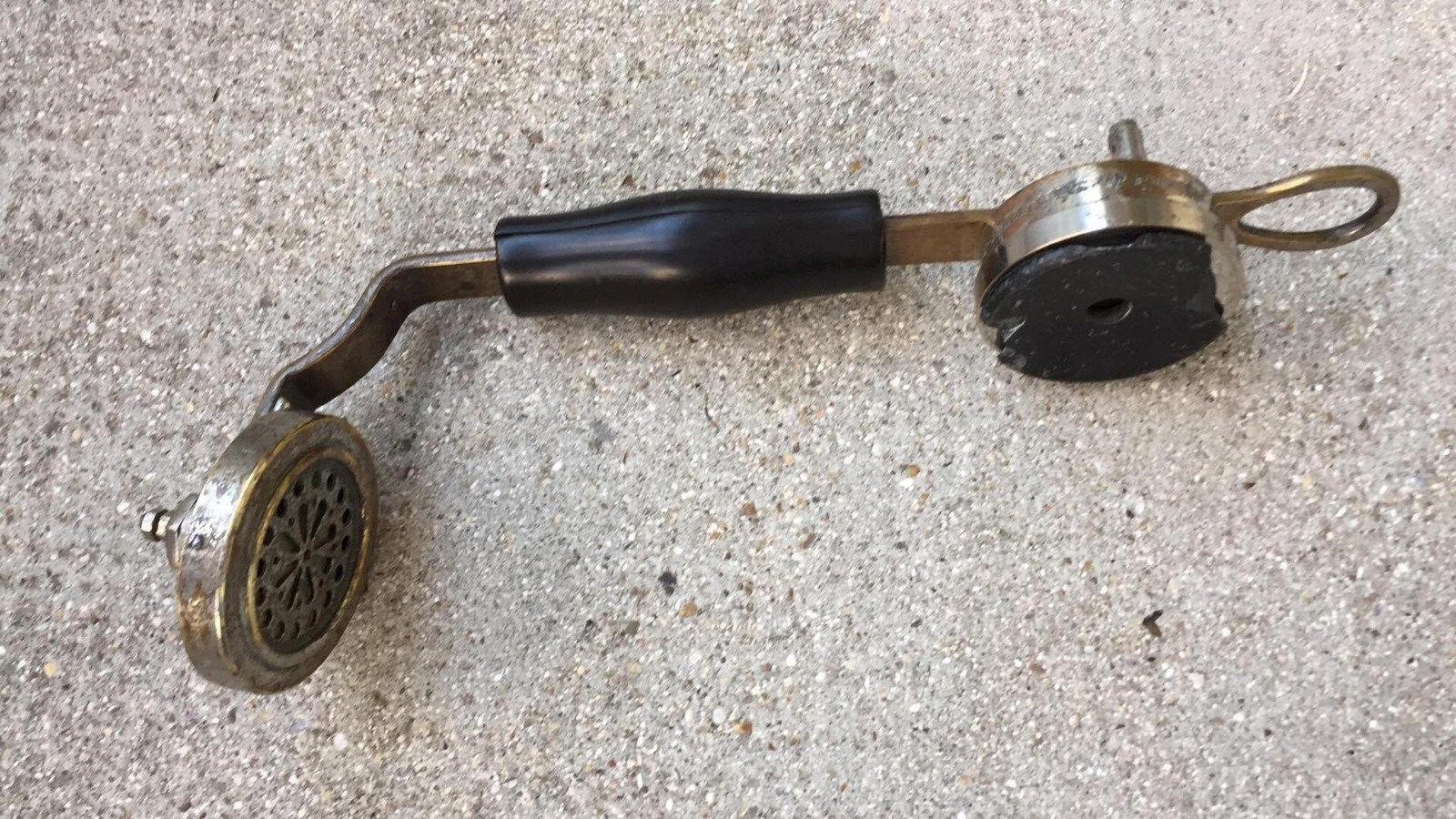

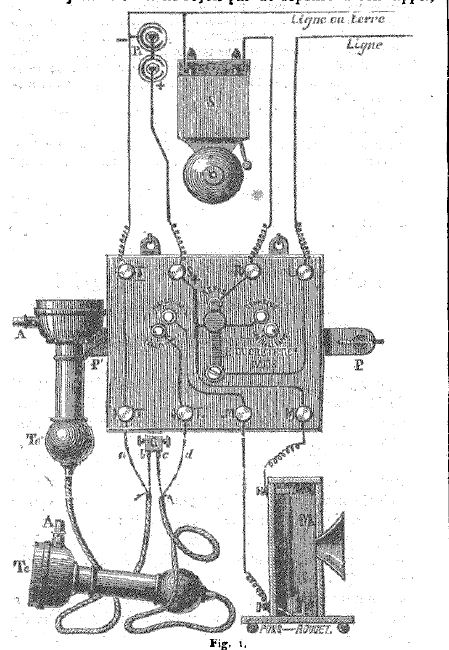

1879 Le combiné téléphonique. c'est un perfectionnement qui se fait naturellement .

Le concept d'un appareil portatif monobloc qu'un utilisateur de téléphone tiendrait contre son oreille et devant sa bouche est apparu à Londres peu après l'invention officielle du téléphone. Bien que les premiers brevets de CE McEvoy et GE Pritchett n'aient pas donné lieu à des appareils commerciaux en 1877, RG Brown de New York a réussi l'année suivante à concevoir un combiné émetteur-récepteur combiné, qu'il a utilisé dans un central téléphonique local dans le district. de la "Bourse de New York". Ayant peu de succès dans la promotion de l'appareil ailleurs aux États-Unis, Brown partit pour la France pour devenir ingénieur électricien à la Société Générale des Téléphones à Paris. Là, ses créations trouvèrent un écho et leurs adaptations furent largement utilisées en Europe, où elles devinrent connues sous le nom de téléphones français .

BROWN a été précédé par les inventeurs britanniques, McEvoy et Pritchett qui reçurent des brevets en 1877 pour les combinés.

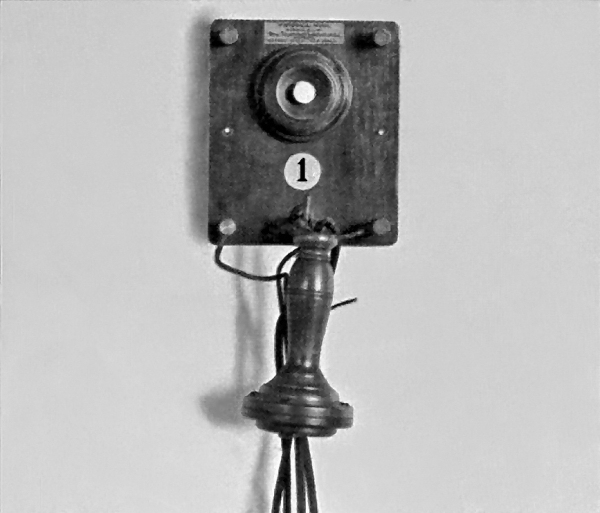

McEvoy a décrit un récepteur "Butterstamp" avec un tube parlant attaché qui descendait devant la bouche de l'utilisateur. Le tube attaché à un autre émetteur Bell du côté du téléphone. Pritchett a décrit un combiné au son plutôt moderne en termes généraux, mais comme le matériel pratique n'existait pas à l'époque pour le construire, son brevet n'a pas suscité d'intérêt.

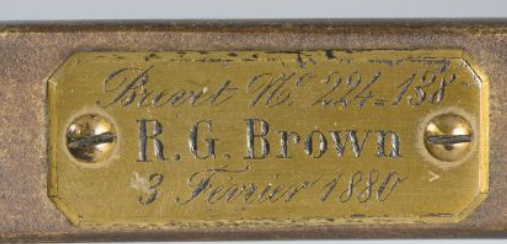

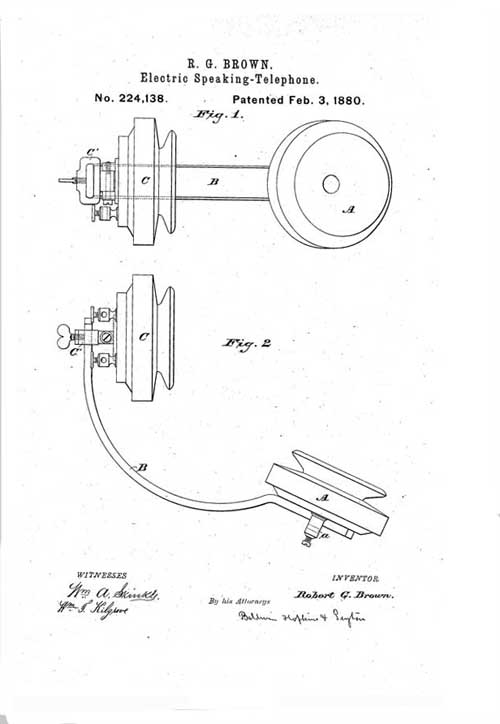

L'Américain Brown dit: "Je ne revendique pas globalement la combinaison dans un instrument de deux téléphones de manière à ce que lorsque l'un est appliqué à la bouche, l'autre soit appliqué à l'oreille ... un tel objet n'est pas nouveau ". Son brevet concernait un agencement du récepteur qui permettait de l'ajuster à la longueur de la tête de l'utilisateur et un émetteur semi-pivotant dont l'angle s'ajusterait quelque peu pour faire face à la bouche de l'utilisateur. Brown a construit certains de ses téléphones pour la Western Union's Gold and Stock Exchange, pour laquelle il travaillait. Nous n'avons aucune information sur qui a suggéré pour la première fois de joindre deux instruments, mais le concept était bien connu de Brown. C'est tardivement le 3 février 1880, que Robert G Brown reçu un brevet américain pour un "téléphone parlant électrique" qui était simplement un combiné. (voir brevet ci contre) L'invention de Brown a été vu avec un manque total d'intérêt aux USA, alors Brown est allé en France et est devenu ingénieur général pour la Société Générale des Téléphones qui aimé l'idée du combiné et ils ont produit leur premier modèle en 1879.

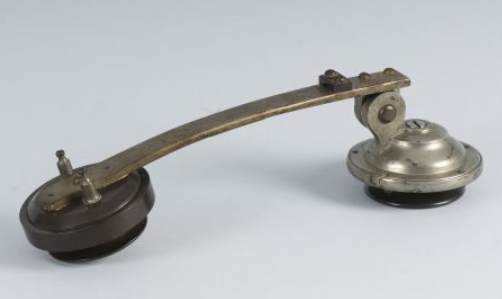

Principalement utilisés par les opératrices de centre manuel, afin de se libérer une main. Le Combiné Berthon

Pour opératrice. Autre Modèle Plus tardif, qui équipera des téléphones mobiles Ader et Berthon.

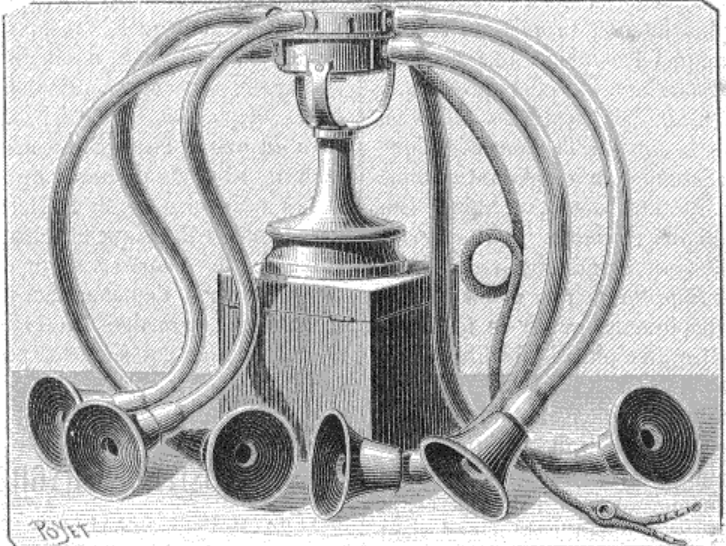

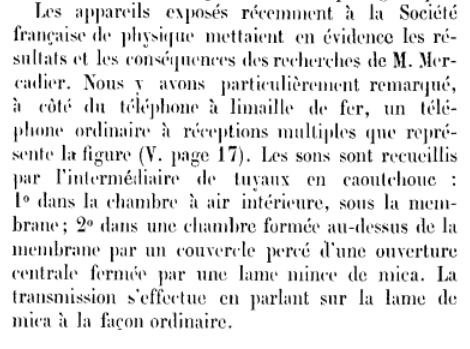

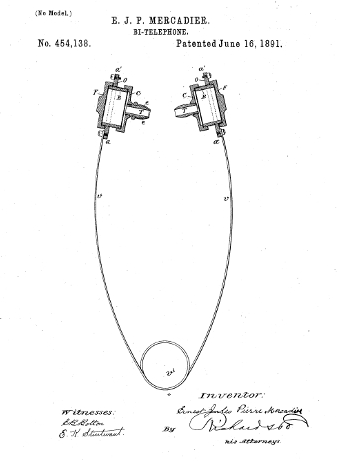

L'inventeur français Mercadier a montré qu'un récepteur pouvait être réduit à une taille assez petite, si certains rapports critiques tels que l'écart entre le diaphragme et l'assemblage magnétique étaient maintenus.

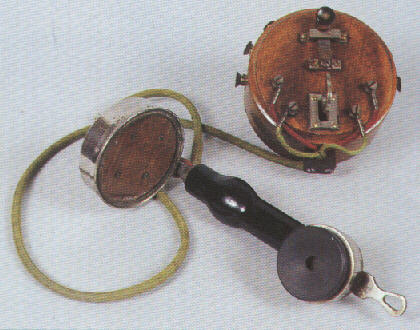

Modèle Radiguet
Ces premiers modèles sont appelés "Poêle à frire" par les collectionneurs.

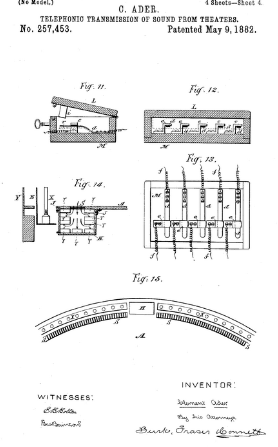

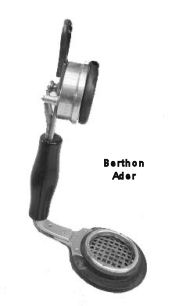

Cela a permis à Ader, en particulier, de développer un récepteur de boîtier de montre qui était assez efficace et assez petit pour être utilisé sur un combiné.
L'Europe avait l'avantage d'avoir de nombreux inventeurs et de sociétés travaillant sur les problèmes les perfectionnements, mais aux États-Unis, en raison des protections, des brevets, des exigences en capital d'un système téléphonique en constante évolution, les fonds de recherche étaient limités.
Les émetteurs de carbone Hunnings, Berliner et Edison, bien qu'ignorés par Bell aux États-Unis, ont été transformés en petits émetteurs pratiques en Europe. Même l'émetteur crayon carbone de Berthon a été miniaturisé à la taille du combiné.
Il était plutôt sensible aux vibrations, mais cela a aidé à réduire le tassement des granules de carbone, ce n'était donc pas autant un inconvénient qu'il n'y paraissait.
Les américains l'appelèrent le French Phone. En France cette disposition en combiné restera jusqu'à aujourd'hui (même sur nos smartphones) alors qu'aux Usa il faudra attendre les années 1910, jusqu'alors tous les téléphones américains avaient un micro fixe et un écouteur tenu par une main.

La première société à demander une concession est la Compagnie du Téléphone Gower Roosvelt la CdTG Gower à cette date avait racheté les ateliers Rodde du 9 boulevard Magenta, ainsi que la collaboration de Rodde qui lui aussi avait cherché à mettre au point un nouveau téléphone.
Gower installa aussi un atelier et des bureaux près de la place Vendôme, 66 rue des petits champs.

La CdTg obtient l'autorisation le 29 juin 1879 pour les villes de Paris, Lyon, Marseille, Bordeaux, Nantes et Lille grâce à Gower qui avait le soutient du Sénateur Hébrard. Le représentant de cette société étant M. le Sénateur Adrien Hébrard. Elle ouvre son Central 66 Rue Neuve des Petits Champs à Paris en décembre 1879. Ce fut le premier central téléphonique français, on y raccorda les 42 premiers abonnés au réseau Parisien fin 1879 et 60 personnes ont signé une promesse d’abonnement. Restait un problème à résoudre, le financement. La banque" le crédit mobilier" pris le contrôle de la CdTG en obtenant le transfert de la conession le août 1879. L'abonnement a été fixé à 1000 frans par an.

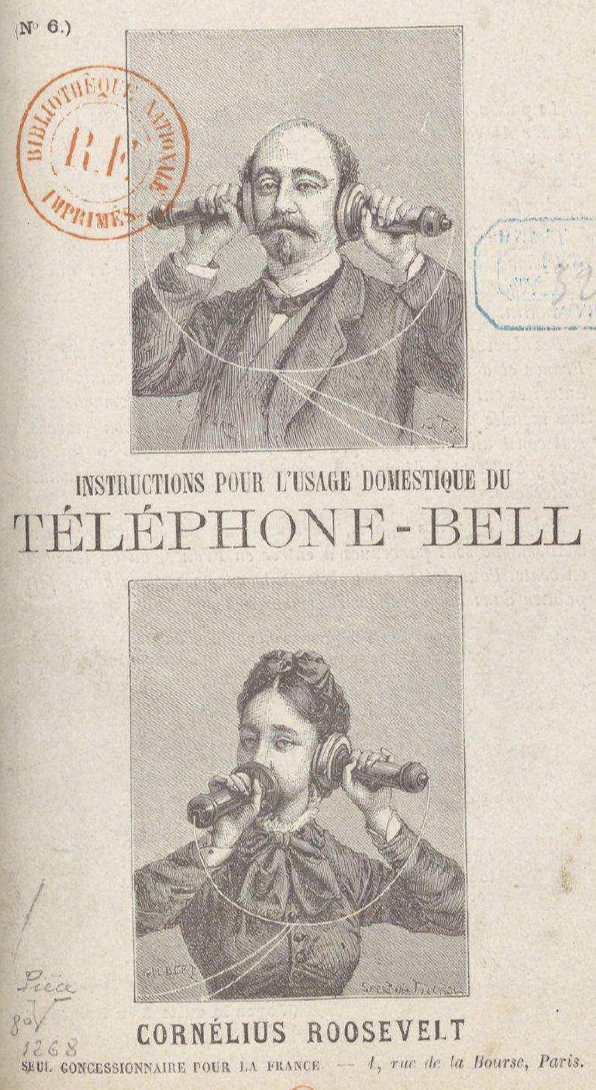

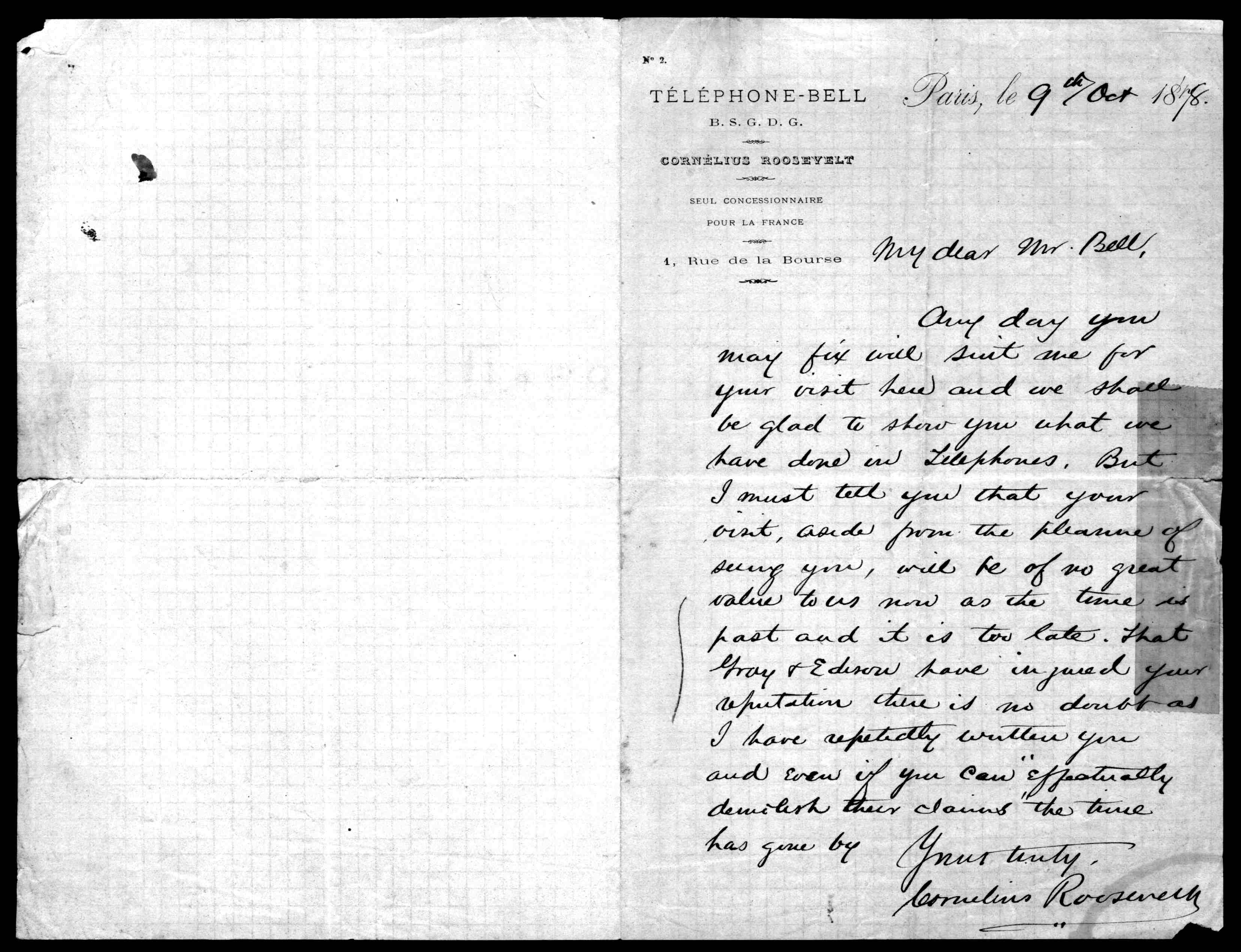

Cornélius Rossvelt qui possède les droits d'exploitation Bell , et Gower, avaient déjà en décembre 1878 brevetés une modification du téléphone Bell " le téléphone chronomètre" : brevet du 3 décembre 1878. C'est l'appareil qui est présenté à la l'Académie des sciences du 27 janvier 1879.
Appareil très performant et n'utilisant pas d'électricité.
Gower, réalisa une des premières modifications du téléphone Bell, il eut l'idée de replier l'aimant en arc de cercle, de manière à présenter ses deux pôles en regard de la membrane de fer sur laquelle ils doivent agir. L'action doit être plus énergique, puisqu'elle s'exerce par deux pôles au lieu d'un. En même temps, M. Gower donna à la membrane vibrante plus de surface, ce qui accrut l'effet de résonnance.
La membrane de fer circulaire est placée au fond d'une boîte ronde, en laiton.

Lire "La Nature de Décembre 1878" qui présente ce nouveau téléphone magnétique Gower (photo Cnam à Paris) Le commutateur suisse

" M. Stroh a appelé l'attention des membres de la Société des ingénieurs télégraphistes et électriciens de Londres sur les difficultés qu'on avait à fabriquer du bon acier à aimants en Angleterre . Deux morceaux coupés dans la même barre donnent des résultats différents .
En France , d'autre part , il a trouvé que les aimants puissants de bonne qualité étaient en acier fondu de MM . Charrière et Cº . La puissance remarquable du téléphone Gower - Bell est due en grande partie à l'emploi d'acier français . Avec du bon acier le mode d'aimantation n'a aucune influence .
En réponse à M. Stroh , M. Le Neve Foster a dit qu'il se sert d'acier français à Silvertown depuis un an et que ses excellentes propriétés magnétiques provenaient de sa composition dans laquelle le tungstène entre dans la proportion d'environ trois pour cent ".

Paris offrait un espace excellent car il n’y avait pas besoin de creuser des tranchées ou de créer une canalisation spéciale : on utilisa le réseau d’égouts dont la Ville de Paris a été dotée par Belgrand pour la construction des lignes téléphoniques souterraines. De plus, l’une des spécificités de la ville (et de la préfecture) de Paris est d’avoir imposé à la compagnie de renoncer aux fils aériens et d’emprunter le réseau des égouts. Ceci se révéla fort utile au niveau de la connectivité, étant donné qu’il fallait relier plusieurs points diversement espacés par des lignes disposées de manière à permettre le plus grand nombre de liaisons directes, avec une longueur la plus petite possible. Le réseau d’égout s’y prêtait justement. Nous pouvons imaginer le visage qu’aurait eu Paris, si la ville avait été quadrillée par des fils aériens à l’image de New York ou de San Francisco du début du 20e siècle.

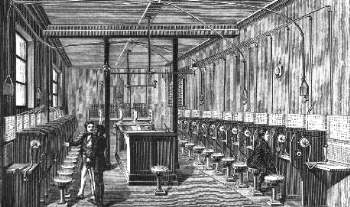

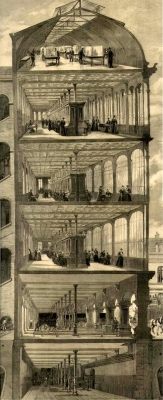

Le 30 septembre 1879, le premier central téléphonique manuel de France est ouvert à Paris.
Il s'agit du Bureau A, sis 27, avenue de l'Opéra qui compte 454 abonnés au téléphone à sa création. (Au 31 décembre 1880 : 474 abonnés au téléphone à Paris).
À la manière des agences bancaires, la Société des Téléphones Edison (puis la SGT un an plus tard) attribue une Lettre-indice pour chaque bureau téléphonique créé.
Le texte d’une annonce publiée dans les journaux de l’époque : Abonnez-vous au téléphone – Il y a déjà à Paris quelques abonnés au téléphone. La Société des Téléphones Edison, 45, Avenue de l’Opéra, annonce qu’elle reçoit les abonnements au tarif de 600 francs payables 50 francs par mois, l’abonnement comporte la pose et l’entretien des fils et appareils.

Les abonnés, contre toute attente ne reçoivent pas un numéro. Il faut dire que le téléphone ne concerne au départ qu'une élite peu nombreuse, voire même confidentielle... Ainsi donc, chaque abonné d'un réseau téléphonique est-il simplement identifié par son Nom de famille ; éventuellement complété par son Prénom en cas de doublon ; voire par sa profession ! Cet usage peu mathématique, voire surprenant, perdurera toutefois jusqu'en 1896 !
Premier choix technologique en téléphonie : choix du nombre de fils par ligne abonnés...
La France, dès le début du téléphone, retient la solution que chaque poste téléphonique d'abonnés soit pourvu de 2 fils électriques en cuivre, et ces deux fils soient reliés par une une paire de fils cuivre tirée jusqu'au Central desservant la ville ou le quartier considéré : choix de la technologie de la ligne téléphonique bifilaire en France. Solution qui semble évidente, mais qui ne le fut pas pour certains autres pays, dont certains de nos voisins.
La Suisse, dès le début du téléphone, adopte une technique directement copiée sur la technique télégraphique. Ainsi chaque abonné au téléphone suisse est relié au central par un unique fil électrique en cuivre, le second pôle électrique du téléphone étant directement relié à la Terre, et le Central récupérant la Terre par un pieu métallique planté... dans la Terre : choix de la technologie de la ligne téléphonique unifilaire en Suisse. Solution télégraphique qui s'avérera altérer la qualité des conversations modulées par la voix des abonnés, la Terre ayant tendance à "ramasser" toutes sortes de parasites telluriques, météorologiques ou d'origine artificielle... Cette technique sera d'ailleurs abandonnée dès le début des années 1880 par les quelques pays qui l'avaient adoptée...

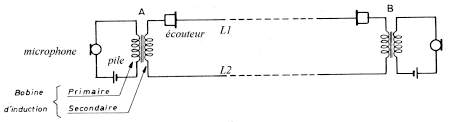

Second choix technologique en téléphonie : comment alimenter les postes téléphoniques d'abonnés ?
En fonction des impératifs techniques de cette lointaine époque et des possibilités réduites de solutions à peu près viables, il est décidé que chaque abonné devra, au moyens de piles électriques salines à son domicile veiller à l'alimentation électrique de son poste téléphonique.
Ainsi, les premiers centres téléphoniques ne délivreront pas aux abonnés le courant électrique nécessaire au fonctionnement du microphone et de l'écouteur du téléphone pendant les conversations. Chaque poste téléphonique d'abonné devra-t-il s'alimenter par lui-même grâce à des piles électriques dédiées. Le système initial retenu est dit : à Batterie Locale.
Solution aisée pour les débuts du téléphone, qui présentera à la longue moult défauts dans l'exploitation téléphonique et génératrice de nombreux dérangements : Les piles peuvent couler, les piles s'usent et il faut savoir les remplacer. Avant d'être usée, une pile perd sa force électromotrice de manière progressive, ce qui fait que les téléphones des abonnés ne sont plus forcément alimentés convenablement, ce qui aboutit à dégrader la qualité des transmissions téléphoniques...
Ainsi, un des objectifs prioritaires ultérieurs sera de remplacer dès que la technologie le permettra, la technique de la Batterie Locale par une future technologie restant encore à inventer, puis à déployer...
Troisième choix technologique : comment réaliser l'opération de Commutation au Central ?

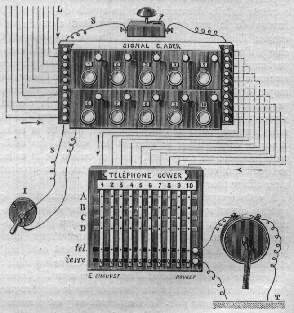

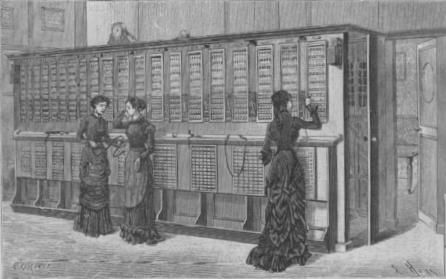

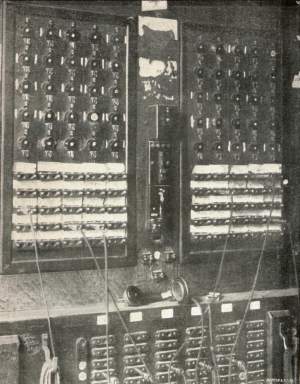

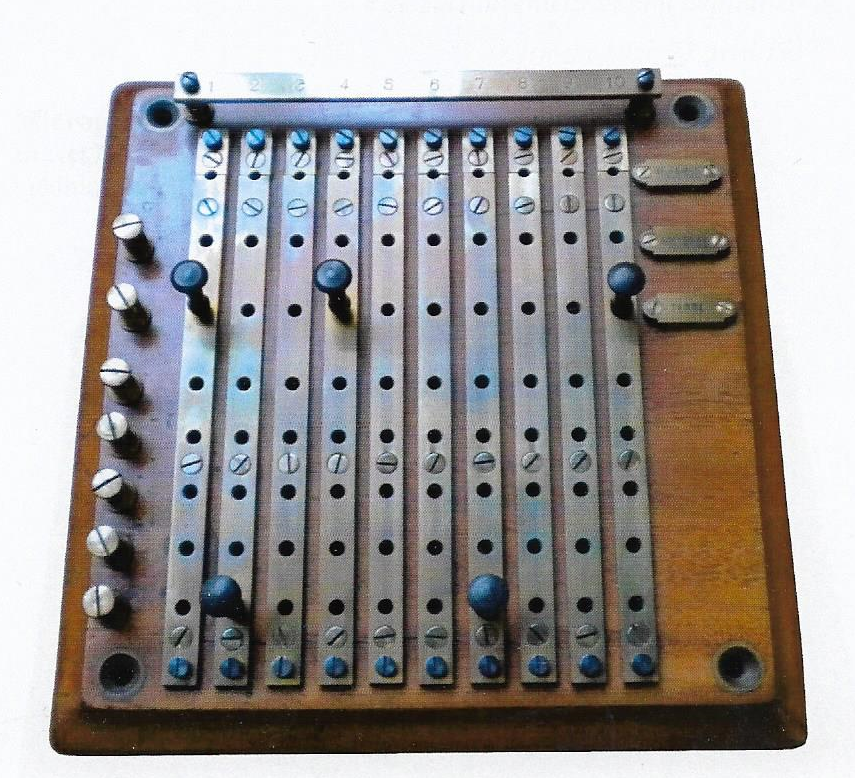

En France, qui fait le choix de la Ligne Bifilaire, les premiers Tableaux de Commutation retenus sont les Tableaux Jack-Knife.

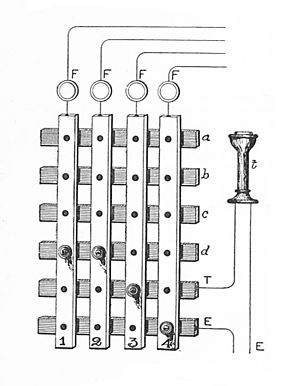

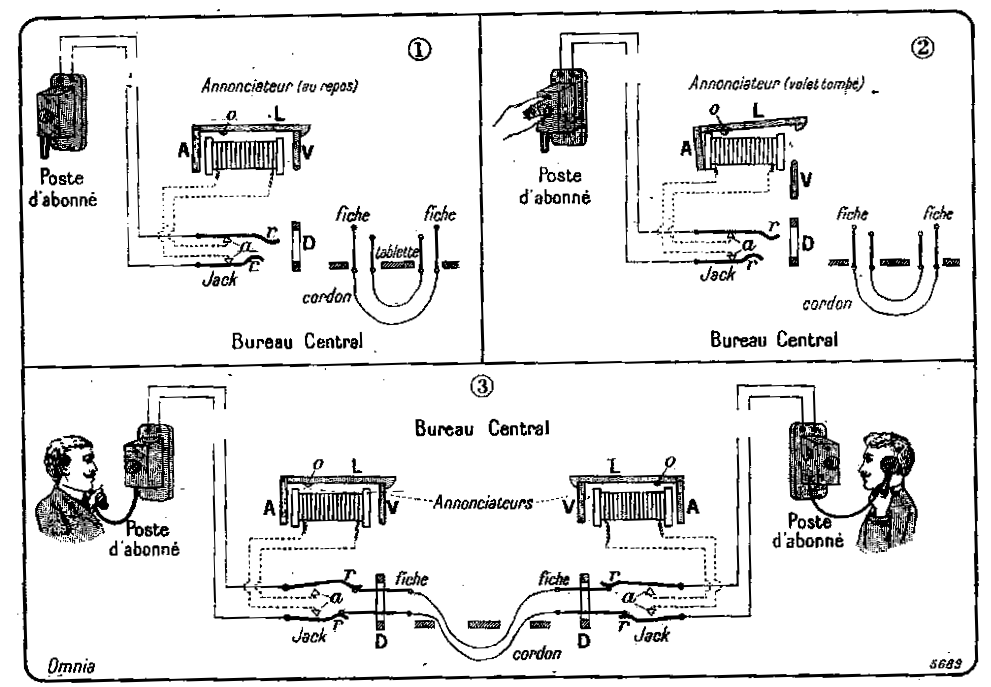

Chaque ligne d'abonnés se termine au Central sur un organe de connexion appelé Jack-Knife.
Un Jack-Knife est en fait une prise femelle bipolaire intégrée dans le Tableau du Commutateur Manuel. Pour chaque abonné au téléphone, il y a deux trous dans le Tableau, où, pour chaque trou, les deux pôles du téléphone de l'abonné sont reliés.
Pour mettre deux abonnés en relation téléphonique, l'Opératrice doit connecter, avec un cordon souple, chaque fil de la ligne d'un abonné demandeur sur chaque fil de la ligne de l'abonné demandé.
Pour ce faire, l'Opératrice enfonce la fiche mâle du cordon bifilaire dans une des deux prises femelles Jack-Knife des deux abonnés à relier ensemble.
Pour chaque abonné connecté, en cours de conversation, une seule prise femelle Jack-Knife est utilisée. L'autre peut donc être utilisée par l'Opératrice pour écouter les conversations. Cette possibilité, d'écoute fera couler beaucoup d'encre, et sera supprimée par la suite avec l'arrivée des Tableaux de type Bailleux où seule subsistera une seule prise femelle bipolaire pour chaque abonné aboutissant dans le Tableau.
Quatrième choix technologique : la signalisation.
- Comment un abonné demandeur entre-il en contact avec son Central de rattachement au début du Téléphone en France ?

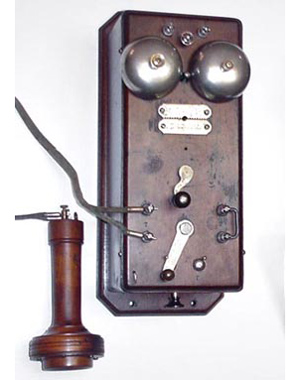

Dans les tous premiers systèmes manuel, à Batterie Locale, l'abonné demandeur actionne un bouton réservé à cet effet, relié à des piles spécifiques réservées uniquement à cet usage (et non pas pour la conversation).
Au bout de quelques années, les piles spéciales utilisées pour "sonner" l'Opératrice du Central sont supprimées et le bouton du téléphone de l'abonné remplacé par une dynamo-alternateur avec une petite manivelle. Cette première évolution permet de supprimer une partie des piles du domicile des abonnés et supprima une des causes de dérangements dus aux piles...
Cette action sur un bouton ou sur une manivelle active l'ANNONCIATEUR au Central Téléphonique. Il s'agit d'un électro-aimant spécifique (un électro-aimant dédié par abonné) qui, dès lors qu'il est activé par l'abonné demandeur, laisse tomber un petit volet basculant.
C'est le basculement de ce volet qui va indiquer à l'Opératrice du Central téléphonique de rattachement qu'un de ses abonnés veut lui parler...
Ainsi donc, l'Opératrice doit relever l'appel en connectant, grâce à une clef d'écoute, son poste d'observation (un combiné ou un casque) sur l'abonné demandeur puis, une fois la demande notée par ses soins, doit établir, à l'aide d'un cordon bifilaire, le branchement sur l'abonné demandé, en ayant pris soin au préalable de contacter l'abonné demandé pour vérifier sa présence.
Une fois la conversation terminée, l'abonné demandeur doit actionner une seconde fois le bouton ou la manivelle ce qui aura pour rôle d'actionner l'Annonciateur à nouveau, afin d'avertir l'Opératrice du Central de rattachement de la fin de la conversation. L'Opératrice relève une seconde fois n'a plus qu'à retirer le cordon bipolaire des deux Jack-Knife des deux abonnés en conversation pour la rompre.
- Comment une Opératrice d'un Central Téléphonique entre-t-elle en contact avec un abonné demandé ?
L'Opératrice actionne un dispositif générateur de courant alternatif directement sur la ligne de l'abonné demandé grâce à une clef spécifique du Tableau, qui va actionner au domicile une sonnerie magnétique à timbre(s) métallique (s).
Si l'abonné demandé répond à l'Opératrice, l'Opératrice peut accomplir la mise en relation de l'abonné demandeur et de l'abonné demandé...

Le bureau central du réseau de Paris est dirigé par un jeune ingénieur, Clément Ader, qui ne tardera pas à faire parler de lui.
Ainsi le 24 septembre 1879 la société Gower a demandé a la préfecture du département de la Seine l'autorisation de faire
établir dans les égouts de Paris 101 lignes téléphoniques. Un plan est joint à la demande.
Cela ne se fera ni sans frais ni sans délais. La société doit d'abord verser une provision de 20 000 F, un cautionnement spécial de 5 000 F plus un cautionnement supplémentaire de 20 000 F.
Ceci fait, le Directeur des travaux de Paris affirme aux gérants de la Société "je ne vois aucun inconvénient â ce que vous procédiez, dès â présent, à l'établissement des fils" sauf bien sûr â donner avis du début des travaux à au moins trois ingénieurs détenteurs de l'autorité sur une parcelle du sous-sol : l'ingénieur de l'assainissement pour le service des égouts, l'inspecteur des eaux, et 1'ingénieur de la section intéressée en ce qui concerne les tranchées sur la voie publiques.
Les premières lignes : Il y a en tout huit lignes à chacun six conducteurs qui divergent à partir de la rue Neuve des Petits Champs siège de la Société. Ceci permet accessoirement de voir qui étaient les 48 premiers abonnés : des banques "dont celles qui finançaient la Compagnie (Société générale, qui utilise le réseau un peu comme un réseau intérieur entre sespropres bureaux, le Crédit mobilier, la Société financière, la banque franco Egyptienne, la Banque générale de Change) des financiers (Chambre syndicale des agents de Change), des hommes d'affaires intéressés dans le financement des sociétés de télégraphie sous-marine et de téléphone (Erlanger), des journaux (La Lanterne, le National) , ainsi que l'agence Havas.
Le réseau bénéficie au départ de la concentration de ce type d'activités autour de la Bourse et le trajet des fils suit le tracé des rues avoisinantes .
La prévision d'extension du réseau est réduite à sa plus simple expression.
Deux jours plus tard, le 29 octobre la Société Gower dans une nouvelle lettre précise à l'inspecteur qu'elle "le prie de bien vouloir utiliser le sixième fil de la sixième ligne (un câble â six conducteurs) pour le Cercle franco-américain 4, place de l'Opéra.
Le premier modèle de téléphone Gower fut adopté pendant quelque temps, pour la correspondance téléphonique, par la Société de Paris, qui ne tarda pas néanmoins à l'abandonner, vu son prix élevé, son volume considérable et sa trop faible portée.
Un autre modèle fut créé et utilisé principalement en Angleterre.

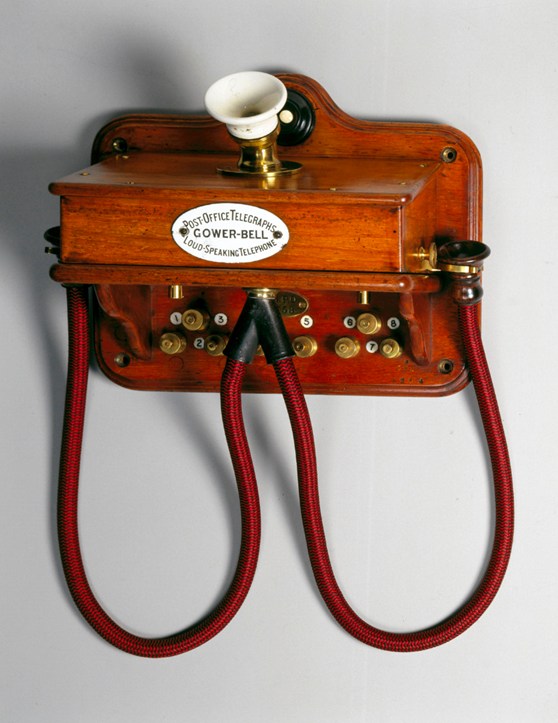

Modèle Anglais Gower-Bell et Gower Bell Français

La deuxième société à demander une concession est la "Société Française de Correspondance Téléphonique",
elle obtient une autorisation pour la seule ville de Paris. Son représentant est M. le Sénateur Louis-Alexandre Foucher de Careil.
Le siège social était au 7 avenue de l'opéra, dirigé par un ingénieur : Léon Soulerin
Soulerin est né le 15 juillet 1844 en Ardèche. D'abord géomètre en Haute-Savoie, il travailla ensuite comme ingénieur en Amérique du Nord, de 1867 à 1879. C'est à ce titre qu'il prit part à la construction du chemin de fer de Milwaukee Manitowoc et Gree-Bay.
Il part aux Etats-Unis en 1868 où il se lance dans la construction de ponts.
Dès 1877, il s’intéresse au téléphone et devient le vice-président de la Chicago Telephonic Exchange.
Il rejoint alors la France et obtient la concession pour exploiter le téléphone dans la ville de Paris le 23 juillet 1879.

Le système proposé est le récepteur de Bell avec le transmetteur microphonique de Francis Blake, un Américain qui vient de faire breveter son système et de le vendre à la Bell Telephone Company.

Grâce à une communication habile et une redevance d’abonnement nettement moins chère que ses deux concurrents, 400 frans par an, la société dispose de 72 souscripteurs à la fin de 1879.
Soulerin ne réussit pas à installer un bureau central capable de relier ses futurs abonnés

Petite annécdote : Article lu dans un article du Figaro daté du 21 décembre 1884
Il nous apprend dans quelles circonstances M. Soulerin installa la première ligne de téléphone dans la capitale en 1878 :
Le téléphone qui alors allait d'une chambre à l'autre dans un appartement, ne pouvait pas grand chose ; il fallait le faire fonctionner à une longue distance pour convaincre les récalcitrants.
Le Ministre ne permettait point la pose d'un câble sur la voie publique ; la question était à l'étude, comme on dit. On sait ce que cela signifie le plus souvent, n'est-il pas vrai ? Une question à l'étude, c'est quatre vingt dix neuf fois sur cent un enterrement de première classe pour l'invention qui en est l'objet. Le téléphone Bell, appareil américain, importé par un Français, M. Soulerin, était moins appuyé en haut lieu que ses concurrents. Poussé à bout, cet homme ingénieux fit un véritable coup d'État... Dans la nuit, sans permission préalable, il fit établir un téléphone, partant de la halle aux blés et aboutissant dans la haute rue Richelieu, et, par une ironie audacieuse..., il attacha le poteau conducteur sur l'ancien hôtel des Postes, monument officiel...
Les gardiens de la paix, en voyant les ouvriers affairés sur la toiture de M. Cochery, ne se doutaient de rien ; au petit jour, le téléphone clandestin fonctionnait et M. Cochery fut invité à venir le voir.« Savez-vous que vous venez de commettre un délit ? » s'écria M. Cochery, « et que vous pourriez être arrêté pour avoir établi une ligne télégraphique en dehors de l'État ? ». « Ce soir, j'aurai fait enlever votre téléphone ! »Mais la première colère passée, M. Cochery se ravisa. Non seulement il ne fit pas enlever le premier fil, mais il existe encore aujourd'hui (en 1884) ...

Le 8 septembre 1879 la troisième société, est la future " Société Française des Téléphones " SFT, avec le système Edison.
Son siège était au 45 avenue de l'opéra.
Comme nous l'avons vu, Théodore Puskas né en Hongrie immigre en Angleterre puis aux Etats-Unis sympathise avec Thomas Edison.

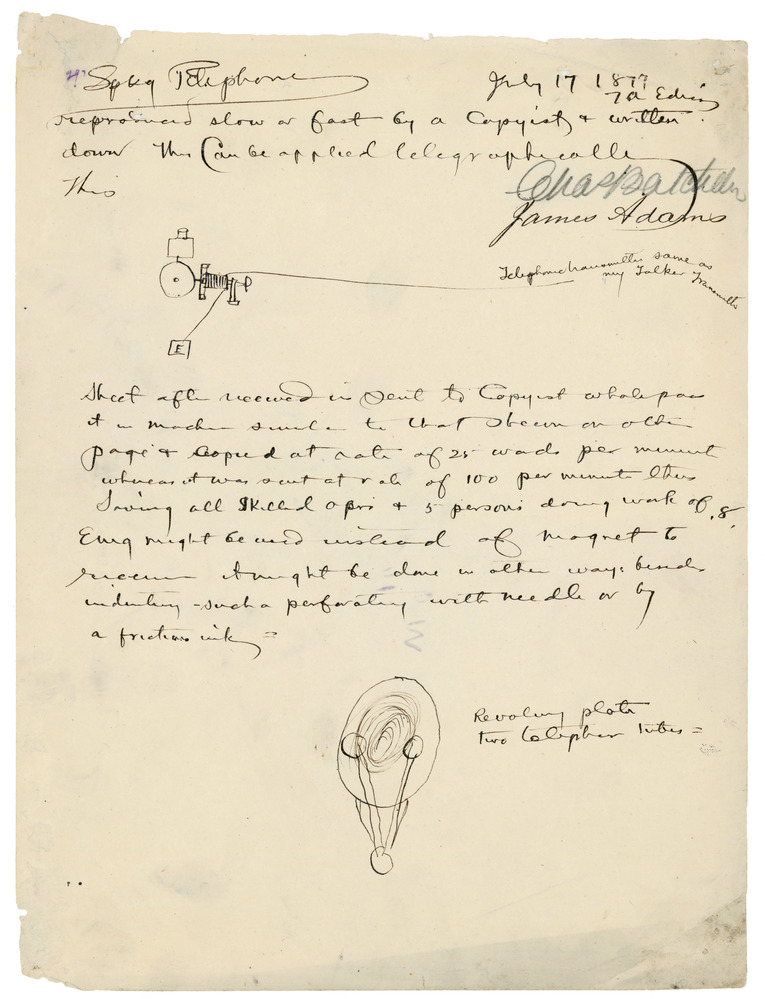

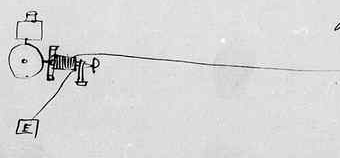

En février 1878, Edison introduit le phonographe en Europe puis décide de s’installer à Paris. Après l’exposition universelle de 1878, il se rapproche de Josuah Franklin Bailey qui représente les intérêts d’Elisha Gray. Les deux hommes s’associent avec Georges Alexis Godillot qui leur amène le capital nécessaire pour créer la nouvelle société. En contrepartie, ce dernier impose un de ses jeunes ingénieurs, Louis Alfred Berthon, pour le poste de directeur technique.

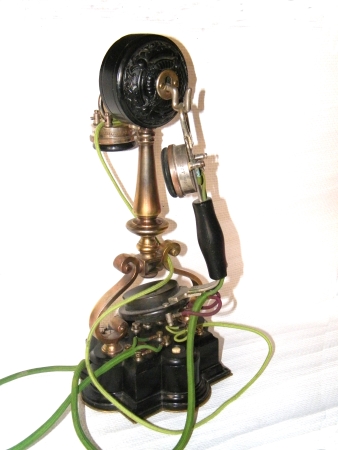

La société A. Berthon et Compagnie, dite Société du Téléphone Edison, a pour objet « l’exploitation des brevets français apportés à la Société pour les téléphones parlants et leurs accessoires ».
La société obtient le 8 septembre 1879 l’autorisation d’exploiter un réseau téléphonique à Paris, Lyon, Bordeaux, Marseille, Nantes et Lille, mais, dans un premier temps, elle choisit de concentrer ses efforts sur Paris. Le siège social est situé au 45, rue de l’Opéra, à Paris.

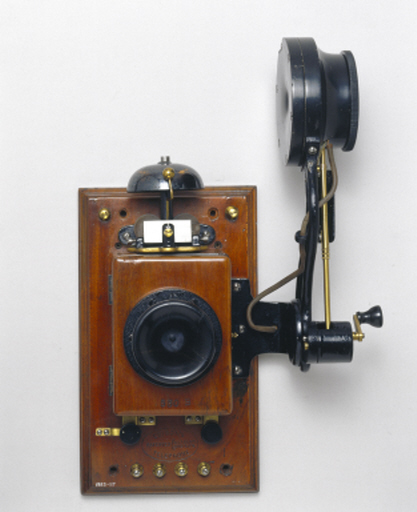

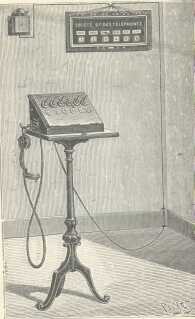

La compagnie installe chez ses abonnés le téléphone à pupitre imaginé par George Phelps : les récepteurs sont des Phelps, le microphone à charbon est celui d’Edison.

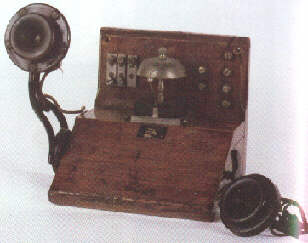

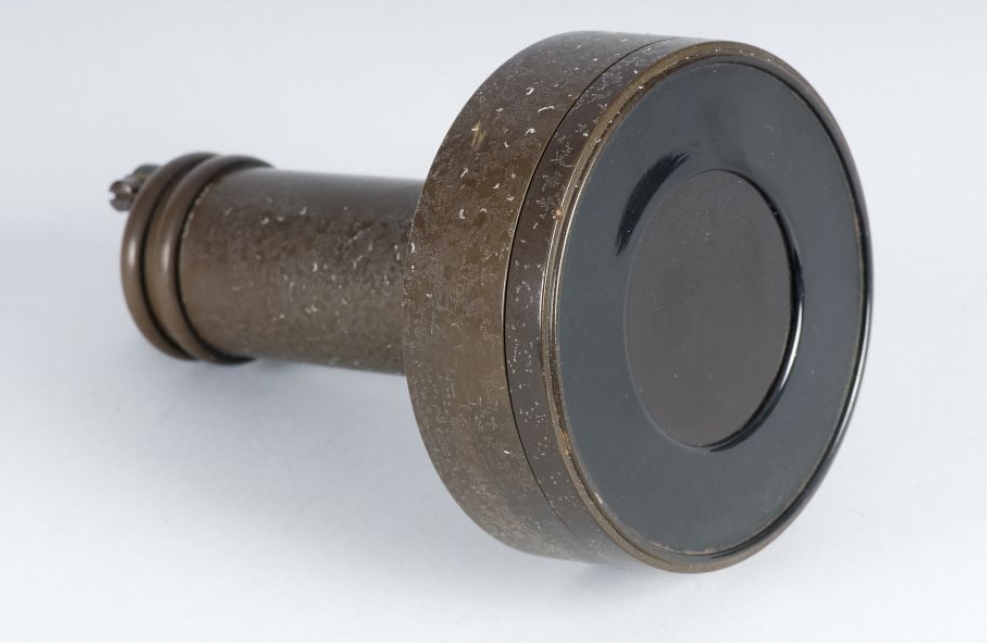

Récepteur à craie modèle Phelpps

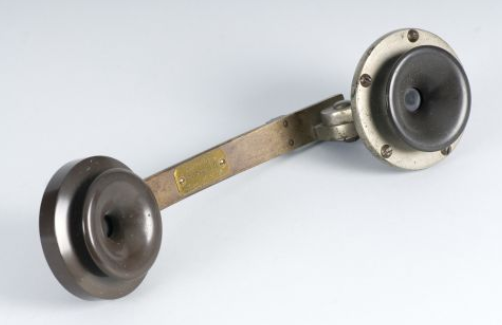

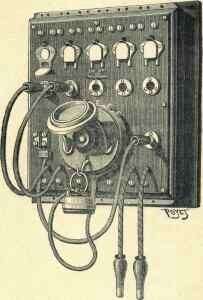

Les téléphonistes du bureau central sont équipés du premier combiné introduit en France par l’Américain Brown.
Au mois de mars 1880, 24 abonnés sont raccordés et 150 ont signé une promesse d’abonnement.
La Société des Téléphones Edison, annonce qu’elle reçoit les abonnements au tarif de 600 francs payables 50 francs par mois, l’abonnement comporte la pose et l’entretien des fils et des appareils.
Jeudi 28 août 1880 des expériences fort intéressantes sont faite sur les téléphones perfectionnés du système Edison, téléphones destinés au service de communications qu’une Société se propose d’établir entre les abonnés de Paris et de la banlieue.
Voici en quelques mots en quoi consiste ce service. Chaque abonné reçoit mensuellement une liste de tous les abonnés avec un numéro d’ordre correspondant à chacun d’eux. Si, par exemple, l’abonné 107 veut correspondre verbalement avec l’abonné 218, il envoie un signal au poste central établi avenue de l’Opéra. Le poste central ainsi averti demande alors à l’abonné 107 quelle est la personne avec laquelle il désire que la communication soit établie. Après que le poste central a été averti que la communication doit être établie avec le n° 218, il avertit ce dernier que le n° 107 demande à lui parler. Le poste central établit alors la communication entre le no 107 et le n° 218. Lorsque la conversation est terminée (conversation que le poste central ne peut entendre), un signal spécial en avertit le poste central qui supprime alors les communications entre les n 03 107 et 218 et remet alors les appareils dans la position d'attente. Il n’y a ainsi ni perte de temps ni fausse manœuvre. Ce système fort ingénieux, fonctionne déjà à New-York, Boston, San Francisco, etc., et y donne les meilleurs résultats. Le nombre de communications entre particuliers s’augmente de jour en jour, ce qui est la meilleure preuve du succès.
La Société du téléphone Edison se propose d’étendre le réseau téléphonique aux environs de Paris, de telle sorte qu’un particulier puisse correspondre à la fois avec les autres abonnés, son usine, les usines voisines, sa maison de campagne, etc., etc. Nous entrerons dans peu de détails relativement aux appareils employés par la Société Edison. Les abonnés auront à leur choix deux systèmes de communications à leur disposition. Le premier, qui garantit le secret des correspondances, se fera par un téléphone à charbon transmetteur relié à un téléphone Phelpps . Ce système oblige le correspondant à approcher l’oreille de l’instrument ou l’instrument de l’oreille pour entendre les paroles émises par le correspondant. Dans le second système, que nous avons vu fonctionner jeudi avec grand succès à la gare de l’Ouest, les paroles se reproduisent avec assez d’intensité pour être perçues à plusieurs mètres de l’instrument.
Ce second système a été décrit dans le numéro de la Nature du 17 mai 1879, mais nous devons signaler ici un grand perfectionnement qui lui a été apporté. Le cylindre composé de chaux, de potasse et d’acétate de mercure n’a plus besoin d’être maintenu humide comme dans le premier modèle que nous avons décrit, ce qui dispense absolument de toute espèce d’entretien. Lorsque l’appareil reste muni d’un mouvement d’horlogerie permettant de supprimer la manivelle mue à la main, son fonctionnement reste parfait et sera certainement très apprécié dans le cas où le secret des communications ne constitue qu’une condition secondaire du service téléphonique. Dans les expériences auxquelles nous avons assisté le loud speaking téléphone, — tel est le nom donné par l’inventeur à cet appareil, — nous avons pu entendre dans une salle de plus de 100 mètres carrés de superficie des airs de flûte joués à Asnières à dix centimètres de l’embouchure du transmetteur. Dans une autre expérience, des paroles prononcées à Mantes ont été très distinctement entendues dans la salle entière. Espérons que ces expériences ne resteront pas lettre morte et que Paris sera bientôt doté d’un réseau téléphonique au moins aussi complet que celui de plusieurs villes de l’Amérique, dont l’initiative hardie doit nous encourager et nous stimuler dans la voie du progrès.
Après un désaccord entre ses fondateurs, la Société du Téléphone Edison sera dissoute et se transforme en Société Française des Téléphones, système Edison et autres, le 27 mars 1880.

Le 10 décembre 1880, l'État transfère enfin à M. Amédée Jametel, Président de la Société Générale des Téléphones, la concession d'exploitation accordée le 8 septembre 1879 détenue depuis le 21 avril 1880 par la Banque Franco-Égyptienne, à la demande de cette dernière.

La formation de cette Société téléphonique fut accueillie avec joie par les hommes de progrès.
Elle établit son siège social à Paris, 66 rue Neuve-des-Petits Champs, et le transféra plus tard au 41 rue Caumartin.
Cette Société s'occupa activement et avec un plein succès de l'établissement de ses réseaux téléphoniques en province, et de la réorganisation du réseau de Paris déjà installé depuis 1879.
Cependant cette concession à durée limitée n'est valable que jusqu'en 1884.

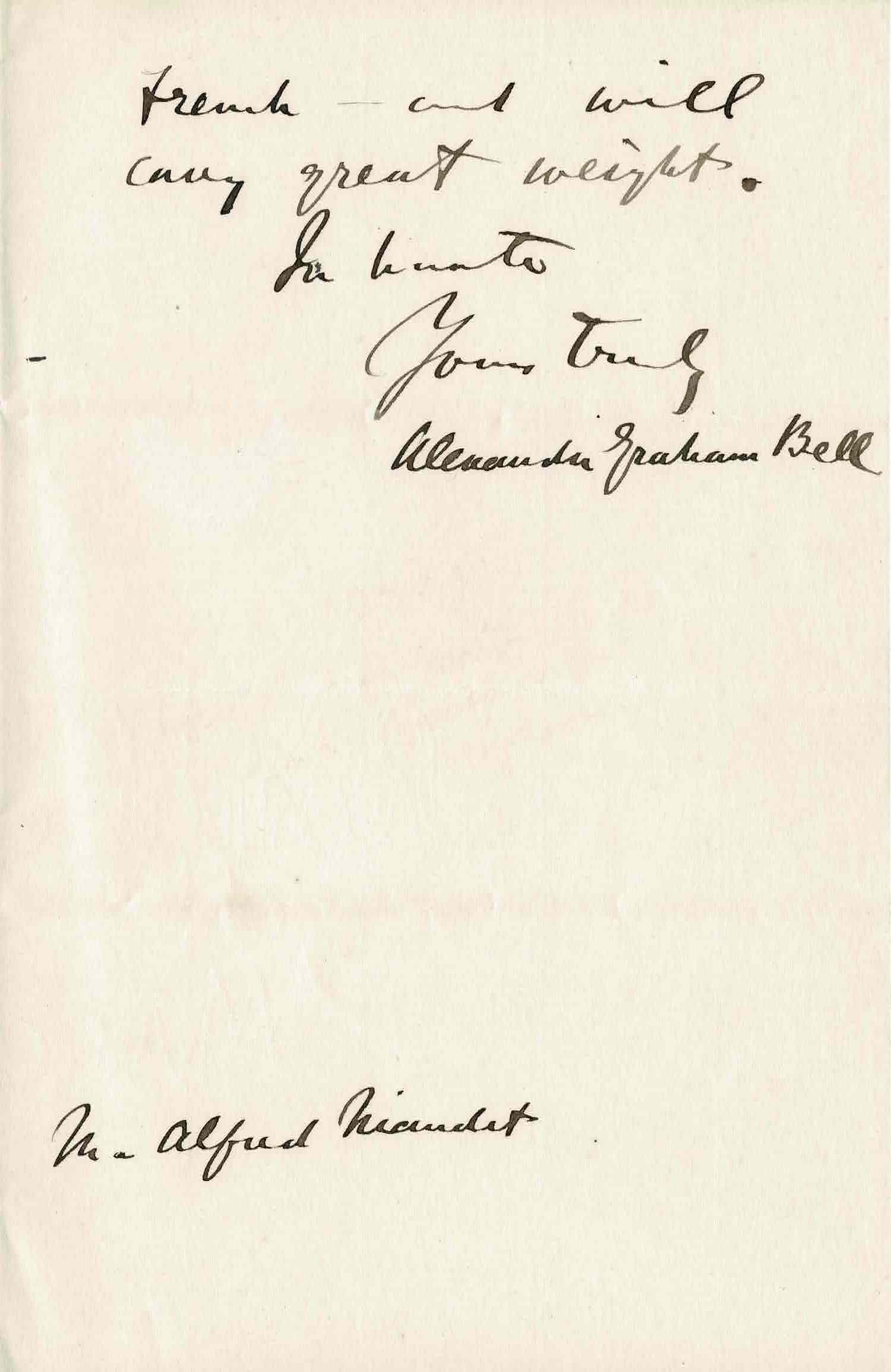

Alfred Niaudet, qui a reçu des mains même de Bell les deux téléphones importés en France, aussi membre de la Société Française de Physique dès sa fondation et devient un administrateur de la Société générale des Téléphones. Un autre administrateur redoutable est Jules Armengaud, ingénieur conseil en brevets d'invention.

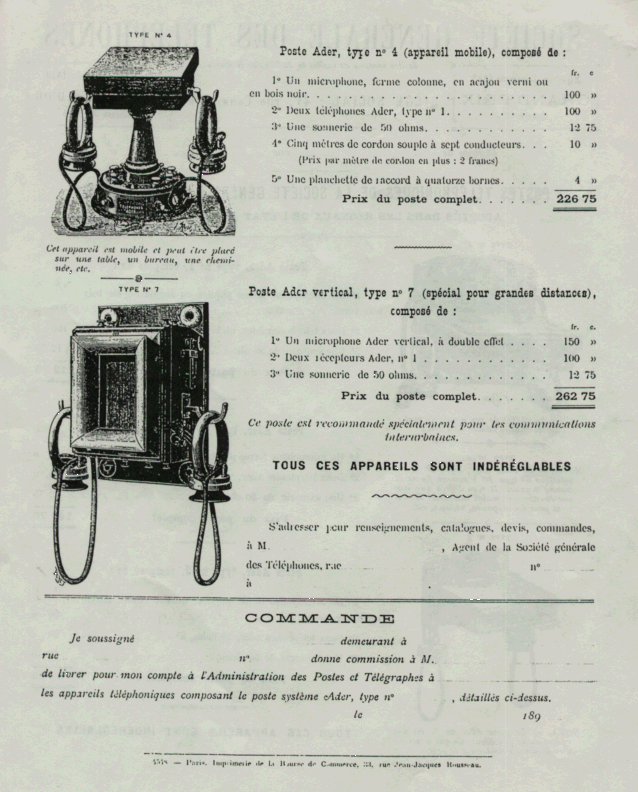

La SGT « inaugura le service téléphonique de Paris avec 400 souscripteurs, le 30 septembre 1879.

Fin 1880 la SGT compte plus de 450 abonnés sur Paris et 460 en attente de raccordement. Et chaque abonné ne passe pas plus d'un appel par jour en moyenne.

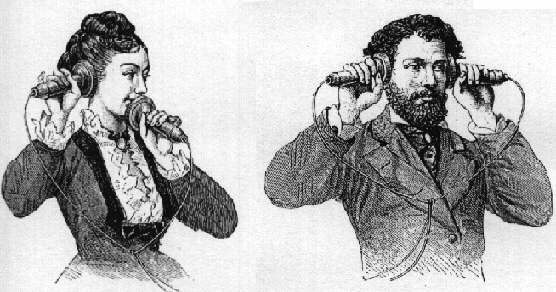

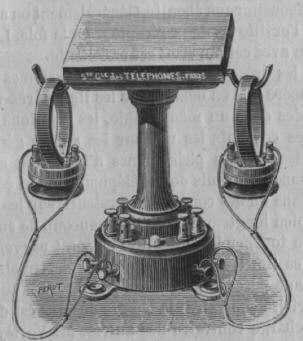

Dans sa forme la plus complète, le cornet biauriculaire comprend : deux oreillons en fer-blanc terminés par des olives en ivoire qu'on introduit dans le conduit: de chaque oreille; deux tubes en caoutchouc, munis à l'intérieur d'un ressort à boudin en fil de fer émaillé, et s'embranchant sur un tube unique terminé par un pavillon placé devant la poitrine ; une bride passant sur la tète et retenant en place les deux oreillons, de façon que les mains restent entièrement inoccupées. Une application très-curieuse de cet appareil consiste à retourner le pavillon sur la poitrine, pour s'ausculter soi-même. Le cornet Léger est, du reste, dans tous les cas, un excellent stéthoscope.

Nous voudrions dire quelques mots d'une autre invention très-remarquable de M. Léger, dont la description, malheureusement, s'éloignerait trop de notre sujet. Il s'agit d'un petit appareil domestique qui, par des transformations très-simples, peut servir de chaufferette, de bassinoire, de boule pour le lit, de veilleuse, de réchaud, et qui ne consomme qu'un demi-centime par heure.

Nous n'insistons pas, ne voulant pas. d'ailleurs, diviser l'attention de nos lecteurs, qui doivent, à cette heure, considérer, comme nous, les inventions acoustiques de M. Léger comme un des plus remarquables progrès' de la science industrielle.
L. B.

Le système de communications téléphoniques imaginé par M. Louis Maiche se compose de deux appareils qui sont tous deux semblables à celui que nous allons décrire et qui sont mis en rapport A. une distance quelconque par un fil télégraphique.

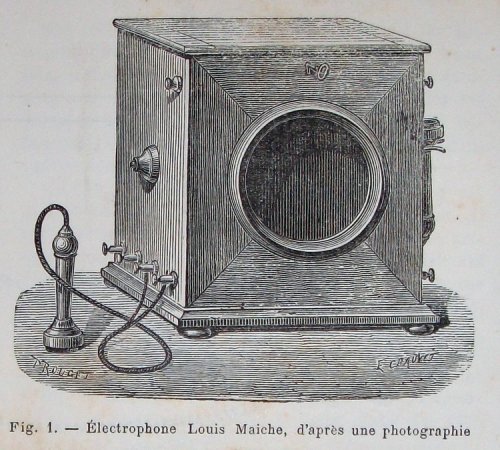

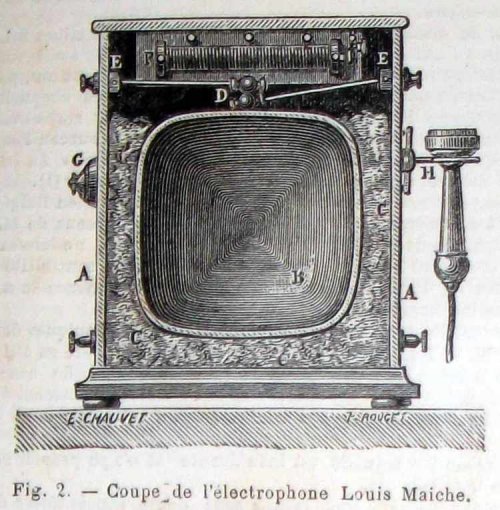

L’électrophone de ce physicien se compose d’une boite en bois AA ayant environ 25 centimètres de côté, devant laquelle se place la personne qui veut parler.

L’intérieur de cette caisse est doublé d’une seconde caisse en verre B, isolée de la première pur une épaisse couche de ouate CC ; c’est cette caisse en verre qui reçoit les ondes sonores produites par la parole et transforme le mouvement vibratoire de l’air en action mécanique se résumant par une différence de pression sur deux billes en charbon D, qui fixées à deux charnières E E reçoivent le courant électrique d’une pile composée d’un ou deux éléments et transmettent les différences d’intensité résultant des différences de pression à un téléphone Identique situé à une distance quelconque et servant de bobine d’induction au moyen des conducteurs ordinaires.

La bobine d’induction, les boules en charbon et les conducteurs qui les relient sont disposés de manière à n’avoir jamais besoin d’être touchés ni réglés. L’appareil, tel qu’il est sur le dessin, peut fonctionner indéfiniment sans aucune espèce de réparation et entre toutes les mains.

A gauche se trouve un petit bouton G, semblable à ceux des sonneries électriques d’appartement.

Quand on parle à une distance de la cloche en verre, qui peut aller jusqu’à plusieurs mètres, celle-ci vibre à l’unisson de l’air, et ses vibrations se transforment instantanément et complètement en effets mécaniques se traduisant par des différences de pression des deux boules en charbon, lesquelles déterminent dans la bobine les courants induits qui peuvent être recueillis à la station d’arrivée de la même manière qu’ils ont été produits, c’est-à-dire à l’aide de la bobine de Ruhmkorff du récepteur.

Les mouvements moléculaires du verre, dont la surface est cent fois plus grande que celle du disque vibrant d’un téléphone ordinaire, acquièrent une grande intensité en se concentrant ou se totalisant sur le point où reposent les boules en charbon.

L’intensité des effets ainsi accumulés permet de donner aux boules en charbon et aux pièces qui les supportent des dimensions et un poids qui assurent une parfaite stabilité et dispensent de toute espèce de réglage, en se plaçant bien au-dessus de toutes les causes de dérangement.

Il n’y a plus rien là qui rappelle le microphone, et cependant la sensibilité de l’appareil est si grande qu’une résistance de quinze cents kilomètres n’empêche pas d’entendre distinctement les battements d’une montre et le souffle de la respiration.

Parmi les expériences les plus intéressantes qui ont eu lieu sur l’électrophone, nous citerons l’essai qui a été fait entre la Chambre des députés et le Sénat ; un autre entre le Bureau central des lignes télégraphiques de Paris et celui de Versailles. Deux autres postes sont établis dans les conditions les moins favorables qui puissent se présenter, sans que le résultat en soit influencé en quoi que ce soit. L’un relie les forges d’Antoigné (Sarthe) à la gare de Monbizot ; l’autre, partant également des forges d’Antoigné, relie cet établissement avec les bureaux de M. Chappée, leur propriétaire, situés au Mans, à une distance de 28 km environ. Le fil est disposé sur les poteaux ordinaires qui supportent les fils de l’État et ceux de la Compagnie du chemin de fer de l’Ouest. Le voisinage de ces fils n’a rien de nuisible ; le retour se fait par la terre comme dans les installations télégraphiques ordinaires.

Dans l’atelier de M. Louis Maiche, que nos abonnés pourront visiter, à notre recommandation, en nous en adressant la demande, nous avons pu entendre une conversation en intercalant dans le circuit un morceau de bois blanc d’une épaisseur d’un décimètre, et même une cloche de verre, sans que le son de la voix fût très notablement diminué. Pour exécuter ces belles et curieuses expériences, il faut appliquer de chaque côté de la substance intercalée une feuille d’étain semblable à celle d’un condensateur. Cette circonstance montre admirablement l’extrême facilité que les courants d’induction ont à se propager malgré les obstacles dont leur route est semée.

Elle permet de concevoir l’espérance que le courant téléphonique ainsi constitué puisse être utilisé pour faire franchir à la parole humaine des mers profondes.

1881 l’exposition internationale d’électricité de 1881.

Le directeur de cette exposition n'est autre que Cornélius Herz . Le journal La Lumière électrique entama une campagne en faveur de l'Exposition projetée, et contribua puissamment à amener son succès.
Au début, l'initiative privée devait se charger de tous les détails d'exécution et fournir les fonds nécessaires.
Dans ce but, le docteur Cornélius Herz avait provoqué la formation d'un comité, composé notamment de MM. Hébrard, sénateur, directeur du journal le Temps; Jules Bapst, directeur du Journal des Débats; baron Jacques de Reinach, Georges Berger, qui devint ensuite le commissaire général, et le docteur Cornélius Herz.
Ce comité élabora le plan d'ensemble du projet d'Exposition internationale d'électricité, et il était tout disposé à se charger lui-même de son exécution.
Ce projet, présenté au Gouvernement, ayant été très chaudement accueilli, par M. Varroy, alors ministre des Travaux publics, puis par son successeur, M. Sadi Carnot, fut adopté par le conseil des ministres.
Le Gouvernement, jaloux de s'approprier cette création, demanda à se substituer à l'initiative privée, et à faire de l'Exposition d'électricité une entreprise de l'État. Soutenu par le ministre des travaux publics Sadi Carnot, le ministre des Postes et Télégraphes, M. Cochery, fut chargé d'en diriger l'exécution ainsi que de former un Congrès international d'électriciens.

L'ouverture officielle de cette Exposition, d'un genre absolument nouveau, se fît le 10 août 1881, en présence du Président de la République Jules Grévy,
avec une solennité qui convenait à une manifestation aussi importante, au point de vue des progrès de la science électrique.
On ne se doutait guère que dans ce vaste Palais de l'Industrie, construit il y avait trente ans à peine, pour renfermer des Expositions universelles et générales, s'ouvrirait un jour une Exposition, non pas même d'une science, mais d'une branche restreinte d'une seule science.
Ce fut là un phénomène bien remarquable, et qui montre d'une façon bien frappante le développement qu'a pris de nos jours l'application des sciences à l'industrie.

Les expositions internationales constituent ces grands rendez-vous du 19ème siècle entre les états du monde "développé".
Chacun y expose sa puissance technique et économique dans une rivalité qui s’affirme vouloir n’être que "pacifique".
L’électricité y prend naturellement toute sa place. C’est le cas à Londres en 1862, à Paris en 1867 et 1878, à Vienne en 1875 et à Philadelphie en 1876. Mais l’exposition de 1881, à Paris, est une innovation.
C’est la première fois qu’une exposition internationale est entièrement consacrée à l’électricité et à ses applications. Cette rencontre prendra une importance particulière avec l’organisation, pendant l’exposition, du premier congrès international des électriciens.

750 000 personnes visiteront l’exposition entre le 11 août et le 20 novembre. Dès l’entrée dans le Palais des Champs-Élysées le spectacle est grandiose. Au milieu du rez-de-chaussée, un phare électrique, modèle de ceux qui doivent être installés sur les côtes, éclaire la salle de ses feux tournants de différentes couleurs. Ce phare symbolise à lui seul deux des grandes affaires de cette exposition : l’éclairage et l’utilisation des génératrices électriques de forte puissance. Le Télégraphe : Le télégraphe occupe nécessairement une place importante dans cette exposition. C’est en 1838 que Samuel Morse a fait breveter, en même temps que son alphabet, Depuis cette date le télégraphe a déjà fait le tour du monde et il s’est amélioré. Le télégraphe à cadran en usage dans les chemins de fer se lit sur des cadrans portant les lettres de l’alphabet. Le télégraphe imprimeur de Hughes utilise un clavier du type de celui de nos actuelles machines à écrire. Le système Wheatstone utilise des bandes perforées. Le système Baudot est un concentré d’ingéniosité. Il permet d’expédier, ensemble, plusieurs signaux qui, de plus, sont imprimés à l’arrivée. Avec le procédé duplex d’Edison les messages peuvent se croiser sur la même ligne.

Le Téléphone Mais l’attraction vedette de l’exposition est le téléphone. L’appareil avait déjà été présenté en 1876 à l’exposition de Philadelphie. Le téléphone de Bell et ses variantes, tel celui de Edison, se répandent avec une extrême rapidité. La raison essentielle en est la densité du réseau de lignes télégraphiques déjà existantes. Elles sont utilisées par le téléphone qui a d’ailleurs souvent été désigné comme un "télégraphe parlant". Le problème est cependant celui de la résistance électrique de ces lignes et la faible intensité du signal émis. Les cinq ans qui séparent la découverte de l’exposition de 1881 ont été mis à profit par Bell lui-même et par d’autres ingénieux techniciens pour trouver des solutions. Un premier "amplificateur" est utilisé au niveau de l’émetteur. Celui-ci devient un "microphone" capable de transmettre au loin les sons les plus faibles. Sa réalisation met en œuvre une propriété du graphite dont la découverte est attribuée à l’Américain David Hughes. L’intensité du courant débité par la pile varie donc au gré des vibrations et son intensité est bien plus forte que celle du faible courant produit dans la bobine inductrice initialement proposée par Bell. Dès lors la résistance des fils de la ligne télégraphique n’est plus un problème. Plusieurs microphones sont ainsi présentés à l’exposition dont celui construit par D'arsonval et Paul Bert (photo ci contre) qui comporte une série de tubes de graphite soumis à une pression réglable.   sommaire

L’exposition de M. Edison au Palais de l’Industrie, occupe deux salons formant à eux seuls une exposition complète et unique.
L’électricité y apparaît sous toutes ses formes : télégraphes, téléphones, aimants diviseurs des minerais, phonographe, appareils de précision pour les expériences de cabinet, électromotographe, etc. ; et autour de tous ces objets, le long des cloisons, ou suspendues au plafond, ses lampes isolées sur des genouillères, des chandeliers, ou groupées dans les cristaux des lustres.
Nous n’avançons rien de contraire à la plus stricte vérité, en disant que l’éclairage à incandescence de M. Edison, constitue, à cause de ses dispositions pratiques, industrielles, une véritable révolution dans l'éclairage de nos immeubles, révolution que la presse française a unanimement pressentie, et qui est en voie d’accomplissement dans la capitale des États-Unis. A New-York, les travaux d’installation sont déjà faits pour quinze mille lampes; ils se poursuivent activement dans divers quartiers de cette ville ; lorsqu’ils seront terminés on dotera les autres villes des États-Unis et du Canada du système Edison, car pour l’instant il est impossible de répondre à toutes les demandes qui en sont faites.
M. Edison a exposé une collection de photographies des fabriques où se construisent le matériel de son système d’éclairage, composé non seulement de sa lampe, mais d’une canalisation ingénieuse, dont tous les organes sont si intimement reliés les uns aux autres, que, sans elle, l’application pratique générale de la lumière élec- tique ne pourrait être réalisée. Ses barres en matière isolante, traversées par les conducteurs ; ses boîtes de jonction d’où les barres conductrices se répartissent dans les rues et dans les maisons ; ses patères d’attache aux cloisons ; ses genouillères semblables à celles du gaz, sont exposées dans le salon. Il est facile de se rendre compte que la fabrication de ces objets est du domaine de l’industrie courante. Une des photographies représente la première fabrique de lampes établies à Menlo-Park, la résidence de M. Edison. Elle occupe 150 personnes qui fabriquent 2,000 lampes par jour. On y voit sucessivement le soufflage du verre, la carbonisation des filaments de bambou, les pompes à faire le vide dans les lampes, le montage des lampes et leur emballage. Les machines-outils y sont actionnées par des machines électro-dynamiques du système Edison. Auprès de la maison qu'il habite s’élève un laboratoire, subdivisé en sections de physique, de chimie de métallurgie et de mécanique. Cent personnes environ y sont actuellement occupées à réaliser, dans la pratique, les expériences conçues par M. Edison. Une force motrice de 80 chevaux, disponible nuit et jour, sert au fonctionnement des machines. Il est aisé de concevoir quels résultats positifs, sérieux, peuvent être obtenus par un tel concours d’efforts réunis sous la direction unique du savant américain. Ajoutons que sa bibliothèque est constamment tenue au courant de toute les publications des sociétés savantes : Comptes rendus de l'Académie des sciences, Annales de physique et de chimie, Annales Poggendorf, de Transactions and Proceedings of the Royal Society of London, Silliman’s journal, Il Nuovo Cimento, etc. A New-York, Goork-Street, la compagnie concessionnaire du système Edison occupe trois cents ouvriers ; c’est le centre d’action actuel. Là, sont rassemblés tous les moteurs à vapeur, chaudières, machines dynamo-électriques employés dans le système Edison et provenant d’usines liées à la Compagnie par un contrat avec cahier des charges.
M. Edison a prévu, pour Paris, le cas où l’installation de ses deux salons ne suffirait pas à dissiper les préjugés des personnes que leurs habitudes ou une certaine prévention d’esprit, retiennent attachées au système d’éclairage au gaz, à l’huile ou au pétrole, etc. Il monte une chaudière à vapeur pour un moteur de 150 chevaux ; une machine dynamo-électrique à vapeur se composant d’un moteur à vapeur à grande vitesse, parfaitement équilibré, tournant à 360 tours par minute et actionnant, à la même vitesse, une armature qui lui est directement attachée, et dont le poids dépasse trois tonnes et demie. Cette armature développe une énergie électrique équivalant à 120 chevaux et est mise en mouvement par le moteur à vapeur qui en développe 125. Elle doit alimenter sept cents lampes qui serviront à l’éclairage du grand escalier du Palais. La quantité de charbon consommée sous le générateur de vapeur sera comparée à celle utilisée pour produire une égale quantité de lumière de gaz, de façon à établir par une expérience industrielle, l’économie de la lumière Edison.
Parmi les nombreux appareils du même inventeur, disposés dans les deux salons du Palais de l’Industrie, fonctionne le télégraphe quadruplex qui permet d’envoyer à la fois plusieurs dépêches pouvant se bifurquer dans deux directions par un seul et même fil; le téléphone à charbon, utilisé actuellement dans le monde entier, et qui est accompagné de modèles de toutes formes de cet instrument, depuis la première expérience avec du charbon en fil jusqu’au transmetteur de charbon compact employé pour reproduire les sons de la voie humaine ; tous ces appareils sont exposés dans une collection historique qui montre à quel point le sujet a été étudié par M. Edison.
On voit aussi plusieurs formes de magnéto-téléphones construits par M. Edison bien avant que cet inventeur ait exécuté ses premiers essais de téléphone parlant. Citons également le phonographe qui enregistre la parole humaine, la reproduit, et qui, par des dispositions toutes nouvelles, la transmet en outre à distance par le téléphone ; plus loin c’est la plume électrique qui permet de reproduire une lettre, un dessin, à un nombre considérable d’exemplaires. Parmi les appareils servant aux expériences de laboratoire, se trouvent le microtésimètre avec lequel, en 1878, M. Edison a pu mesurer les changements les plus faibles de température. Cet appareil lui a permis de reconnaître des rayons calorifiques dans les rayons lumineux émis par la plupart des étoiles fixes: il a aussi démontré le premier la possibilité d’enregistrer les phases de mouvement produites par un rayon de lumière ondulatoire. L’orodoscope, appareil qui permet de rendre visible la présence de certaines huiles essentielles et des vapeurs d’hydrocarbure, et d’enregistrer leur action. Le Webermètre, balance très délicate qui enregistre la quantité de courant qui a traversé un circuit pendant un temps donné. Les avantages de cet instrument seront très appréciés par les physiciens qui s’occupent des quantités électriques et connaissent la valeur du pont de Wheatstone et du galvanomètre de Thompson. Le "Webermètre révèle et permet de mesurer un courant si faible qu’il ne déposerait que dix milligrammes de cuivre dans l’espace d'un siècle. L'électromotographe, qui permet de transmettre la parole au loin comme le télé phone, mais en la reproduisant avec son intensité naturelle, est l’objet de la vive curiosité du public.

sommaire

Le Ministère des Postes et Télégraphes aux commandes.

La mise en œuvre de l’exposition de 1881 a été confiée au Ministère des Postes et Télégraphes désigné sous le sigle P&T. Le téléphone c'est la merveille, le grand évènement de l’Exposition de 1881 pour le public, et l’on peut ajouter, pour les savants eux-mêmes. C’est une foule qui se précipite tous les soirs dans les quatre salles destinées aux démonstrations du téléphone. Il faut attendre souvent plusieurs heures avant d’entrer, par groupes de vingt, dans une salle dont les murs sont tapissés de tapis d’Orient et le sol recouvert d’un épais tapis. Là, chacun peut écouter pendant 5 minutes les airs qui se chantent ou se jouent à l’Opéra relié à la salle par une ligne traversant les égouts. L’accueil est enthousiaste : " Il faut avoir entendu dans les téléphones de l’Exposition d’Electricité, pour se rendre exactement compte de la délicatesse avec laquelle les sons se trouvent transmis. Non seulement on entend les artistes, mais on reconnaît leur voix, on distingue les murmures du public dans la salle, on perçoit ses applaudissements.

La plus importante exposition téléphonique fut celle de la S.G.T .
La Société générale des Téléphones est propriétaire ou concessionnaire exclusive, en France, des brevets relatifs aux appareils indiqués dans son catalogue comme brevetés. Elle entend exercer tous ses droits sur les appareils et sur leurs dérivés couverts par ses brevets.
En conséquence, elle seule construit ou fait construire les appareils faisant l’objet de ses brevets; ils ne peuvent être vendus que par elle ou par les intermédiaires auxquels elle en fournit; ils portent tous sa marque et son poinçon.
Tout appareil qui ne porterait pas cette marque sera réputé contrefait. La Société poursuivra les constructeurs, introducteurs, vendeurs et détenteurs d’appareils contrefaits.
M. Ader, qui avait présidé de la manière la plus intelligente et la plus heureuse à toutes ces installations, fit ainsi reconnaître la supériorité de son appareil et les appareils de diverses sortes posés chez les abonnés furent tous retirés et remplacés par le téléphone à microphone Ader.
De cette époque date réellement l'extension de la téléphonie en France.
Elle avait établi dans l'intérieur du Palais de l'Industrie un bureau central desservant une trentaine de stations repérées par des numéros et éparpillées dans toutes les parties du Palais.
Pour diminuer les bruits ambiants, chaque poste téléphonique était installé dans une sorte de guérite en bois de chêne dont l'intérieur était capitonné sur toutes ses faces (en quelque sorte ce furent les premières cabines téléphoniques publiques).

Ce qui détermina le triomphe de la téléphonie, à l'Exposition d'électricité, celui d'abord la distribution, à l'intérieur du palais, d'un certain nombre
de pavillons téléphoniques, sortes de petits réduits dans lesquels on avait établi des pupitres de téléphone Ader, que le public faisait lui-même
parler.
La commission supérieure de l'Exposition avait pensé, avec raison, que c'était là le meilleur moyen de convaincre les visiteurs de la valeur et de l'utilité pratique de la nouvelle invention de la téléphonie.
Mais ce qui fit particulièrement le succès de la téléphonie, ce fut le coup de théâtre — c'est le cas de le dire — des auditions musicales. M. Ader parvint à résoudre le problème, jusque-là fort imparfaitement résolu, de faire entendre à plusieurs kilomètres de distance un orchestre, des chœurs et des chants d'opéra.
Déjà sans doute, et dès les premiers temps de sa découverte, c'est-à-dire en 1877, M. Graham Bell était parvenu, en modifiant son transmetteur, à faire entendre, de Boston à Salem, des chants, un solo d'instrument et même quelques morceaux d'orchestre. Mais si l'on essayait d'augmenter le nombre des chanteurs et des instruments, l'audition devenait confuse et incomplète.
M. Ader s'occupa, avec une ardeur sans égale, à vaincre toutes les difficultés du transport téléphonique des représentations théâtrales, et il parvint à en triompher merveilleusement. En disposant sur le théâtre plusieurs transmetteurs microphoniques, convenablement distribués, et aboutissant tous au même récepteur, il parvint à faire entendre au Palais de l'industrie les chants, l'orchestre et les chœurs qui composaient une représentation du Grand Opéra. Le plus grand succès fut l'installation des auditions téléphoniques du grand Opéra. désigné sous le nom de "théatrophone", et fonctionne en stéréophonie.

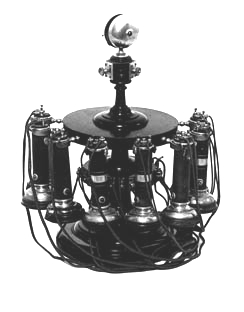

Devant la scène de l’opéra des "transmetteurs" (larges plaques posées sur des tiges de graphite), sont disposées de chaque côté de la loge du souffleur. Chaque série est reliée à l’un des deux écouteurs dont dispose l’auditeur restituant ainsi le "relief" du son.
Si le téléphone est une révélation pour la majorité des visiteurs, ce n’est pourtant pas une nouveauté à Paris.
Il y existe un réseau dont ses promoteurs n’hésitent pas à affirmer qu’il est "le plus parfait de ceux fonctionnant aujourd’hui, tant en Europe qu’aux Etats-Unis" .

A cette exposition Louis Maiche représentait "La société de l'électrophone" et ses nombreux appareils divers.

Entre le palais du Trocadéro et un autre palais hâtivement bâti sur le champ de Mars, la galerie des machines, la galerie du travail, l'exposition sur l'histoire de l'industrie abritent les merveilles du « siècle de l'industrie ».
Dans un coin de la section électricité, un petit dispositif pour le moment n'attire guère l'attention. On l'appelle le téléphone.
La commission chargée de mettre en place la section d'électricité de l'Exposition a même failli l'oublier.
Pourtant les représentants commerciaux des inventeurs américains Bell et Edison s'activent. Ils ont déposé des brevets en Europe et rassemblent des capitaux pour monter des sociétés de Téléphone. Ils adressent au ministre des P. et T. des demandes de concession en bonne et due forme.
Fort heureusement, Cornelius Roosvelt chargé par Bell de l'exploitation du téléphone en France avait profité de cette opportunité pour demander un espace aménage à l'exposition, car depuis l'exposition de 1876 à Philadelphie, le téléphone Bell n'avait pas beaucoup d'audience auprès du public.
Bell n'était pas le seul dans le domaine, il y avait l'italien Righi avec un téléphone plus abouti ... En voici une Note de M. Righi, présentée par M. du Moncel. (Extrait) lors des Comptes rendus hebdomadaires des séances de l'Académie des sciences

A l'exposition universelle de 1881, on pourra voir fonctionner le premier commutateur téléphonique automatique au monde. (brevet automatic telephone-exchange 22.458 de 1979 ).

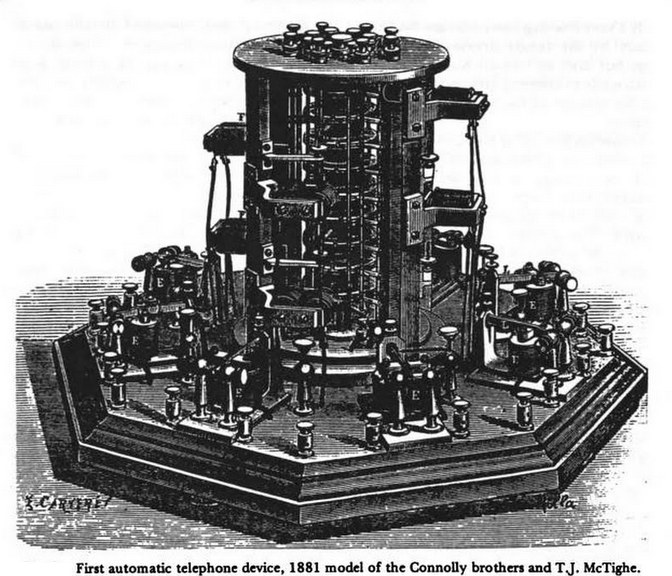

Une invention de Daniel et Thomas Connolly et J.McTighe Américains de Grande Bretagne en 1879 inventent le , il sera perfectionné en 1881, et breveté en 1883.

L'utilisation d'un cadran est beaucoup plus ancienne que le téléphone. il a été suggéré par William F.Cooke en 1836 en liaison avec la télégraphie et a été utilisé pour la première fois dans le télégraphe à cadran de 1839 du Professeur Wheatstone. Au cours des années suivantes, il a fait l'objet de nombreuses améliorations et a été utilisé non seulement dans les systèmes de télégraphie à cadran, mais aussi dans les systèmes d'alarme d'incendie et de messagerie de district.

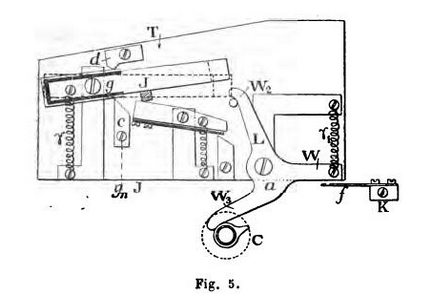

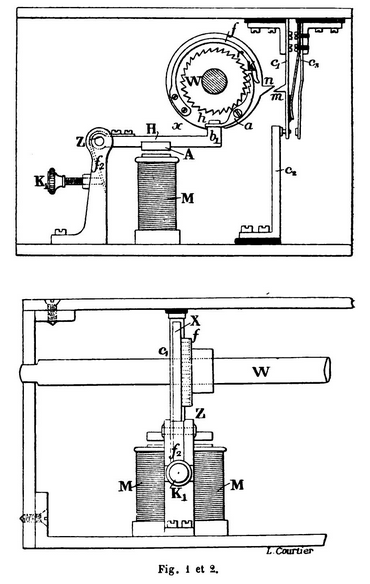

Le premier cadran de téléphone pour le système Connolly est alors inspiré du système télégraphique Froment de 1851

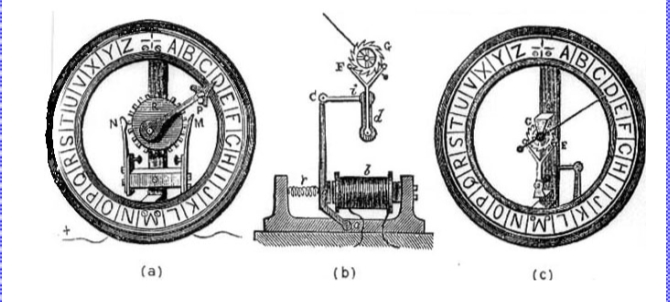

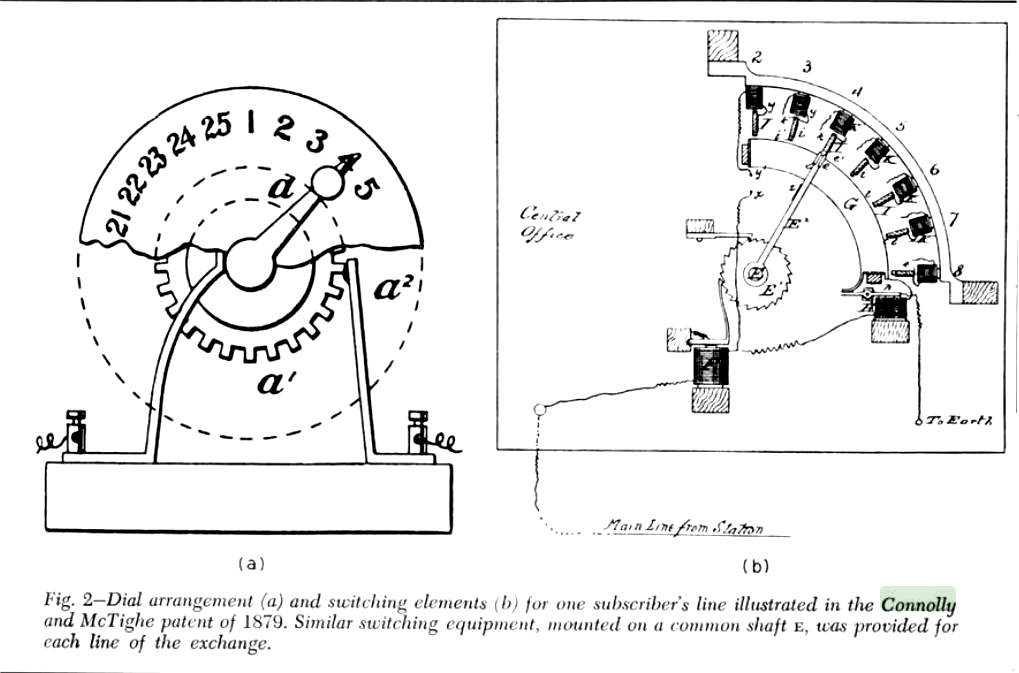

Le cadran Connoly le cadran Froment

Nous ne croyons pas qu'on puisse contester qu'il y ait là un progrès sensible sur le mode d'installation mis en œuvre entre l'Opéra et le palais de l'Industrie , lors de l'Exposition d'électricité de 1881. Il y avait d'un côté 10 microphones et de l'autre 80 récepteurs ; mais la moitié seulement des récepteurs était en service à la fois ; il y avait donc en fait 4 récepteurs par microphone avec 2 fils , soit en tout 20 fils . La réduction du nombre des fils facilitera la pose ; elle diminuera le coût de l'installation , et par suite permettra un plus grand nombre d'applications .

L'expérience de M. Moser a été faite avec un seul fil , parce que le second avait un autre usage ; mais nous ne prétendons pas que , dans d'autres cas , il faille n'employer qu'un fil ; tout au contraire , nous pensons qu'il conviendra généralement d'unir ainsi deux fils pour éviter les bruits d'induction .

P.-S. – Nous apprenons au moment de mettre sous presse que la Société technique russe a été chargée , par la Direction de l'Exposition d'électricité à Saint - Pétersbourg , d'établir entre l'Exposition et le Grand Opéra des auditions téléphoniques .

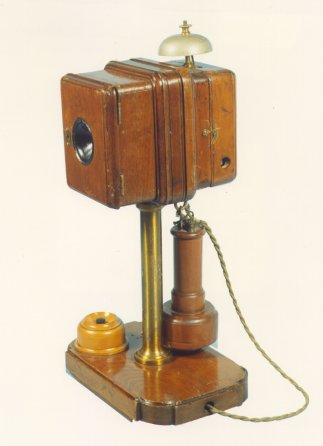

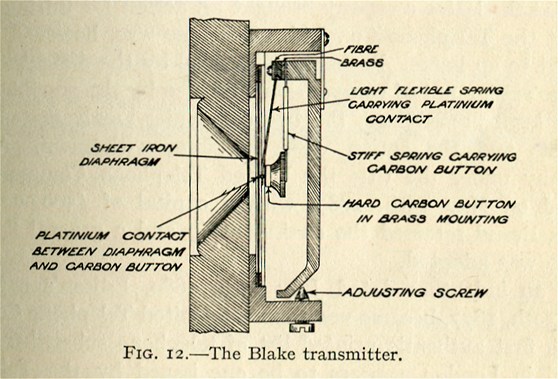

Il y avait 8 téléphones Blake , placés dans les loges , parce que des difficultés assez grandes s'opposaient à ce qu'on les mit devant la rampe . Chacun d'eux n'avait qu'un seul élément Leclanché , mais on le remplaçait de temps à autre par un second de rechange , au moyen d'un commutateur .
Les fils secondaires des transmetteurs étaient groupés par 4 en tension , de sorte qu'il y avait deux circuits allant à l'Exposition , composés chacun d'un fil isolé et de la terre pour le retour . On plaça les deux fils , chacun d'un côté du canal , pour éviter l'induction ; c'était là un avantage , mais payé par une double dépense de poteaux .
Chacune de ces lignes , y compris les appareils , avait une résistance de 1171 ohms .
Les récepteurs étaient au nombre de 20 pour chaque circuit , soit 40 en tout , ou 20 auditeurs simultanés .

Cette expérience pratique est intéressante , mais on voit qu'elle a été dépassée par celle de Paris .

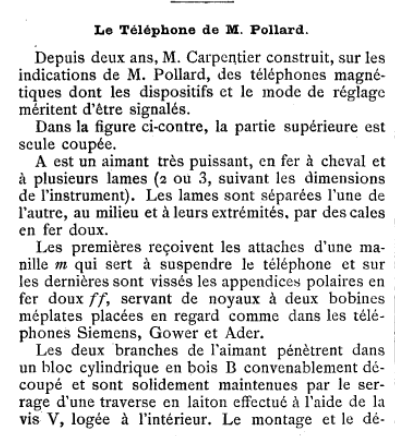

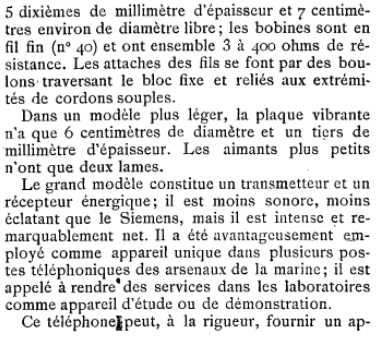

Cet appareil constitue un perfectionnement important du téléphone de Bell, au double point de vue de la simplicité de construction et des effets obtenus. J’ai démontré, contrairement aux idées reçues alors, que la force portante de l’aimant n’entre pour rien dans les effets obtenus au point de vue de la netteté et de la force de la production de la parole par cet instrument. La seule chose qui ait de l’influence, c’est la longueur du fil noyé dans le champ magnétique, et le nombre de lignes de force qui coupent la bobine normalement son axe. Par conséquent, pour obtenir le maximum de force, il faut noyer complètement bobine dans un champ magnétique aussi intense que possible. Je suis arrivé à ce résultat en faisant un aimant annulaire dont un des pôles occupe le centre et dont le second se recourbe autour du premier ; la bobine se place entre les deux et tout le fil qui la garnit se trouve ainsi soumis l’action 4u champ magnétique.

Au cours des recherches sur la surdité, je fus amené, avec Paul Bert, à m’occuper du microphone pour essayer d’utiliser les propriétés amplificatrices de l’instrument primitif de Hughes. Comme il arrive en bien des cas, nous avons trouvé autre chose que ce que nous cherchions. Par des perfectionnements successifs de notre premier appareil, nous arrivâmes à combiner différents instrument qui donnèrent d’excellents résultats pour la téléphonie pratique. Les premiers en date sont fondés sur le groupement des contacts microphoniques en quantité.

La figure représente un microphone composé d’une sérié de crayons de charbon C, enfilés verticalement dans deux plaques percées de trous qui leur servent de guide. Leur partie inférieure trempe dans un bain de mercure, contenu dans le tyibe, et ce liquide, en exerçant une poussée, égale sur chacun d’eux, constitue un ressort d’une grande douceur. La partie supérieure de ces mêmes charbons vient appuyer légèrement sur un diaphragme portant un disque de charbon et qui reçoit les vibrations de la voix. La pression des charbons contre le diaphragme et, par conséquent, la sensibilité de l’instrument est facilement réglée en faisant varier le niveau de mercure dans le tube, Dans les modèles, ci contre, nous avons supprimé le mercure et utilisé simplement la pesanteur comme force appuyant les contacts microphoniques.

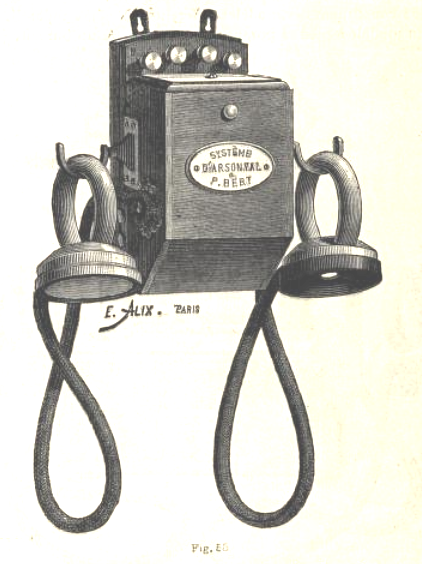

Microphones à réglage magnétique, en commun avec Paul Bert (Académie des Sciences, i 5 mars 1880 et « La Lumière Electrique », ti novembre 1882)
Dans tout appareil microphonique, les contacts doivent être appuyés l’un sur l’autre, avec une force plus ou moins grande, suivant le degré de sensibilité qu’on veut donner à l’appareil. Dans nos précédents appareils nous avions, Paul Bert et moi, employé, soit la poussée d’un liquide, soit la pesanteur, Ce système de réglage ne permet pas de placer indifféremment l’appareil dans toutes les positions.
En 1879, nous en avons trouvé un qui a le double avantage d'agir dans toutes les positions et à distance c'est 1'attraction magnétique.
Le réglage de l’effort exercé est rendu des plus précis et peu s’appliquer à nombre d’instruments. Le premier dispositif de ce réglage ne nous donna pas, en pratique, de bons résultats. Pensant bien que cela tenait, non au principe, mais au mode d’application, je me suis attaché ultérieurement à varier les les modèles et j’ai complètement réussi en adoptant la disposition suivante :

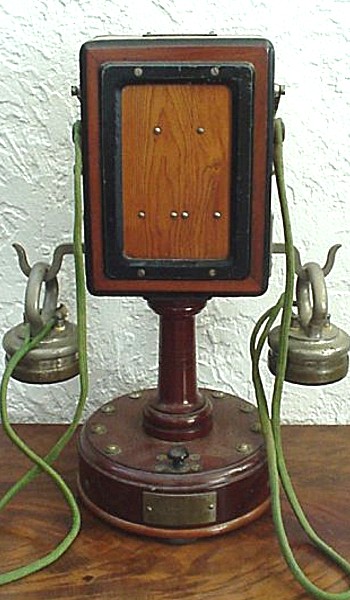

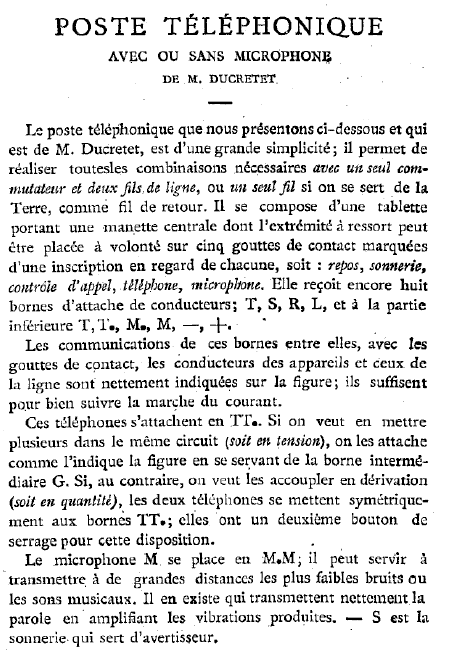

1881 Brevet N° 140 690 construit par Ducretet

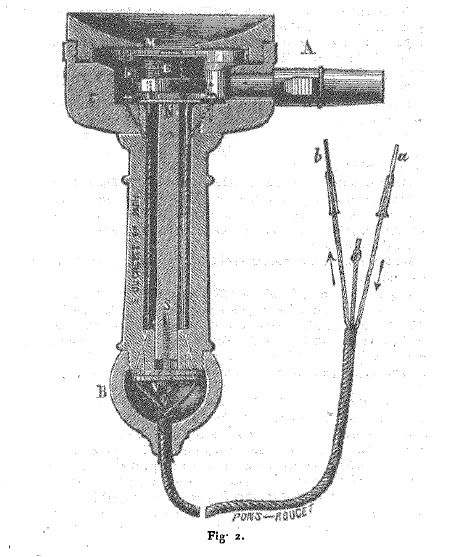

Le microphone est un simple microphone Hughes vertical à quatre crayons de charbon montés sur pointes.
Ces charbons sont entourés ainsi que le montre le dessin, d’une chemise de fer blanc.
Derrière eux se trouve un aimant en fer à cheval, qu’on peut approcher plus ou moins, et dont l’attraction magnétique règle à distance la pression de charbons.

Des modèles spéciaux de ces appareils ont été étudiés pour résister aux chocs des plus violents ; et comme, grâce à leur réglage magnétique, ils fonctionnent dans toutes les positions, on a pu introduire le microphone dans le service des forts, des écoles à feu, des polygones d’artillerie, etc.
J’ai combiné ces différents modèles sur la demande de mon éminent ami le général Brugère pour ses expériences de tir.
Malgré le mauvais état des lignes ils ont donné aux polygones de Vincennes, de Châlons et de Cercottes. des résultats complètement satisfaisants. Ces mêmes appareils fonctionnent également au palais de la Bourse pour les transmissions téléphoniques à grande distance (Paris-Bruxelles, Paris- Reims, etc.).

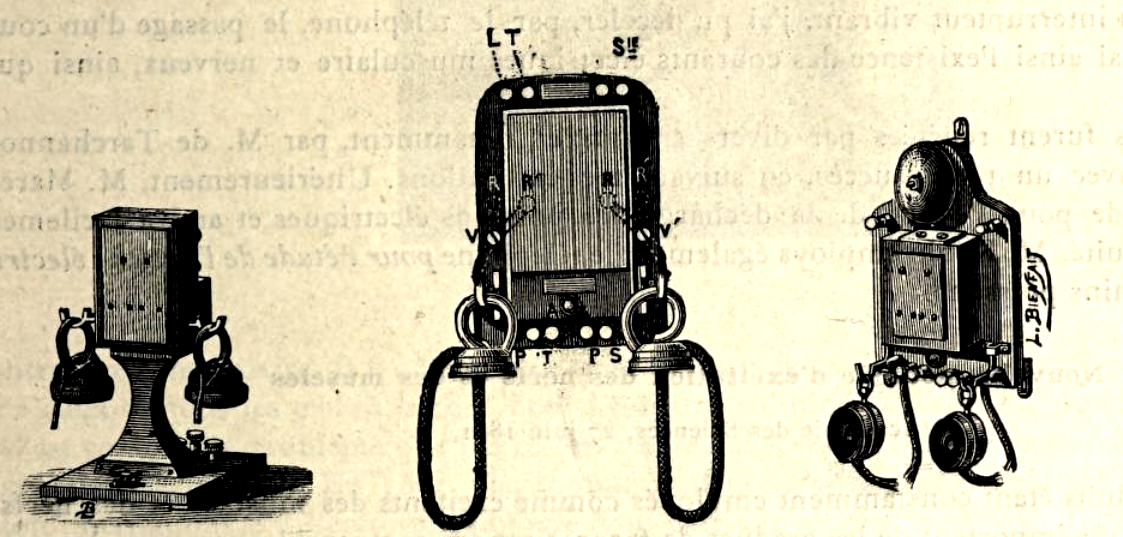

Modèles différents du même appareil, adoptés pour les réseaux de l’État. La figure ci dessous est un modèle à pied se posant sur une table ou un bureau.

Combiné d'opération pour bureau central. Il se compose d’un microphone et d’un téléphone accouplés sur le même manche, on a ainsi une main libre.

Et aussitôt que notre appel a retenti, dans la nuit pleine d’apparitions sur laquelle nos oreilles s’ouvrent seules, un bruit léger - un bruit abstrait - celui de la distance supprimée - et la voix de l’être cher s’adresse à nous.

C’est lui, c’est sa voix qui nous parle, qui est là. Mais comme elle est loin ! Que de fois je n’ai pu l’écouter sans angoisse, comme si devant cette impossibilité de voir, avant de longues heures de voyage, celle dont la voix était si près de mon oreille, je sentais mieux ce qu’il y a de décevant dans l’apparence du rapprochement le plus doux, et à quelle distance nous pouvons être des personnes aimées au moment où il semble que nous n’aurions qu’à étendre la main pour les retenir. Présence réelle que cette voix si proche - dans la séparation effective ! Mais anticipation aussi d’une séparation éternelle ! Bien souvent, écoutant de la sorte, sans voir celle qui me parlait de si loin, il m’a semblé que cette voix clamait des profondeurs d’où l’on ne remonte pas, et j’ai connu l’anxiété qui allait m’étreindre un jour, quand une voix reviendrait ainsi (seule, et ne tenant plus à un corps que je ne devais jamais revoir) murmurer à mon oreille des paroles que j’aurais voulu embrasser au passage sur des lèvres à jamais en poussière.

Extrait de Le côté de Guermantes (À la recherche du temps perdu de Marcel Proust)

M. Rochart présente le rapport suivant au nom de la Commission des travaux :

Messieurs, La question d’installation à Lille , d’un réseau téléphonique, que vous avez renvoyée le 6 Mai courant, se limite à une demande d’autorisation faite par la Société générale des téléphones.
Cette question paraît donc très simple et , dans une certaine mesure, il aurait pu nous suffire peut-être de vous rapporter qu’après étude , nous étions d’accord avec l’Administration, et qu’en conséquence nous vous priions d’accorder l’autorisation demandée.
Votre commission, toutefois, ne l’a pas pensé ainsi et elle a cru, au contraire, devoir vous retracer les efforts et les travaux de l’Administration de telle sorte que, par eux, la question vous fut plus intimement connue et que votre discussion, s’il s’en établit une à ce propos , fût plus facile et plus précise.
Depuis un an déjà la ville de Lille était sollicitée par plusieurs Compagnies pour autoriser l’établissement d’un réseau téléphonique.
Les premières demandes remontent en effet aux 4 et 14 Mai 1880. Elles étaient produites alors par :
1.° La Société des téléphones de Paris, devenue la Société générale des téléphones, et combinée à
2.° La Compagnie téléphonique du Nord qui postulait également et dont les principaux membres se sont aujourd’hui fondus dans la Société générale.
A cette époque, et étant donné l’intérêt de ce service, notre honorable Maire d’abord , M. DUTILLEUL , visita pour renseignements M . le Ministre des postes et télégraphes. M. le Ministre l’invita à attendre que la Société générale actuelle se fût formée, car elle le devait faire à un capital considérable ; elle devait se nantir de tous les brevets spéciaux et jouir de l’autorisation du Ministre spécial.

Cette Société s’est formée en effet et s’est constituée en assemblée générale, le 3o Octobre dernier, au capital de 8,65o,ooo fr. suivant document acquis au dossier. Elle est autorisée à établir des réseaux téléphoniques par bureaux centraux aux charges d’un cahier créé le 26 Juin 1879, par le Ministère des postes et télégraphes quii, assimilant les téléphones aux télégraphes, prentd à sa charge la pose et l’entretien des réseaux extérieurs, moyennant les conditions qu’il impose à la Société.
Proposition de M. A. Jametel .
Le 10 Décembre dernier, M. A , JAMETEL, Président de cette Société, renouvelait la demande faite précédemment à l’Administration municipale. Il rappelait les charges qui lui avaient été verbalement réclamées et donnait le mode et la mesure de son intervention gratuite. Il proposait deux moyens, dont le premier consistait en l’établissement d'un réseau spécial aux services municipaux , et le second en le raccordement de ces services au bureau central de la Société , comme l’avaient fait, disait-il, plusieurs municipalités belges.
Dans le premier cas , la Ville devait se pourvoir des autorisations gouvernementales, faire construire ses lignes et fournir le personnel nécessaire à son service. La Société offrait, mais avec conservation de la propriété, les appareils nécessaires à quatorze postes et l’entretien constant à titre gratuit.
Dans le second cas , la Société s’engageait à installer à ses frais quatorze lignes reliées son bureau central et à assurer le bon fonctionnement, dans les termes de l’arrêté ministériel du 26 Juin 1879 , que nous avions au dossier.
Si des dispositions prises par l’Administration et le service des travaux municipaux ne réduisaient pas à néant ces deux présentations , il y aurait eu , pour votre Commission des travaux, à étudier de très près les conséquences introduites par le choix de l'un ou l’autre moyen et à vous le présenter avec détails et conclusions.
Premières dispositions de l’Administration .
Cette étude a été faite ,mais une acceptation ultérieure de la gratuité absolue en rend la présentation inutile. Vous connaîtrez un peu plus loin la modification acceptée par la Société. L’Administration envoya à l’étude du service des travaux, la demande de M. JAMETEL, et M. MONGY lui adressa le 20 Décembre un rapport aux termes duquel on demandait à la Société les deux sacrifices suivants :
1 ° Relier par un réseau téléphonique l’Hôtel-de-Ville avec les postes de police, les postes de pompiers, le réservoir de l’Arbrisseau et le réservoir d’Emmerin ;
2 ° Payer une taxe de 10 f,. par chaque kilomètres de fil traversant la Ville et la banlieue.
On demandait donc l’établissement gratuit d’un poste à l’Hôtel-de-Ville ;
Huit postes de police pour les huit arrondissements ;
Plus deux pour les nouveaux récemment établis ;
Quatorze postes de pompiers, dont les fils sont déjà établis pour leur télégraphie actuelle ; mais dont les détails devront être revus et sans doute modifiés comme isolateurs particulièrement et généralement appropriés à leur double fonction future ;
Deux postes aux établissements hydrauliques , soit vingt-sept postes au lieu de quatorze offerts ;
Nous pouvons aussi juger, si vous le voulez bien, de l'importance de la taxe que l’on se proposait d’appliquer.
L a Société compte, dans un temps assez rapide, posséder environ cinq cents abonnés dont la moyenne de longueur de fils serait de deux kilomètres. Le produit de la taxe devrait donc être de : 5oo X 2 X 10 = 10 000 fr. Par abonné 20 fr.
Cette taxe devait porter en effet sur les abonnés, car la Société avait déjà alors obtenu l’homologation d’un tarif que nous vous dirons plus loin et d’ailleurs ... Elle se refusait très absolument à supporter aucune taxe.
Dans ces conditions le service des travaux propose à l’Administration de remplacer les conditions ci-dessus par les suivantes déclarant en passant qu’étant donné l’arrêté d’assimilation des fils téléphoniques aux fils télégraphiques, il ne paraissait pas en effet, y avoir plus de raisons d’imposer les uns que les autres.
Voici quelles furent les conditions modifiées :
1.° Etablissement d’un réseau téléphonique complet pour relier l’Hôtel-de-Ville avec les postes de police, les postes de pompiers, l’établissement hydraulique d’Emmerin et le réservoir supérieur de l’Arbrisseau ;
2.° Installation d’un indicateur magnétique permettant de Connaître à chaque instant le niveau d’eau du réservoir supérieur de l’Arbrisseau ;
3.° Obligations de placer les fils aériens du réseau, en suivant pour la traversée des voies publiques, les indications qui seront données par l’Administration municipale ;
4.0 Obligation par la Compagnie d’opérer, à première réquisition de l’Administration municipale , toutes les modifications qui pourraient être réclamées dans la hauteur et la direction des fils.
L ’Administration, à ce moment, avant que de vous présenter son sentiment, voulut encore l’éclairer par la recherche de précédents qu’avaient déjà créés d’autres villes. C ’est ainsi qu’à sa demande il lui a été répondu par les villes de: 1.° Nantes, 2.° Bordeaux, 3.° du Havre.

Enquête ouverte par l’administration
Tarif d’abonnement
Il est peut être intéressant de vous faire connaître ces réponses ; nous allons vous les indiquer sommairement :
Il fut répondu de Nantes :« Qu’il avait été donné autorisation à la Société des téléphones, autorisée par le Ministère» des postes et télégraphes, de manière précaire et révocable, la Ville réservant tous ses» droits. »
De Bordeaux : Par l’exposé de conditions particulières aux poses souterraines et aériennes et par cette réflexion que « dans l’intérêt de la propagation des communications téléphoniques , la Ville » de Bordeaux renonçait, quant à présent du moins, à frapper la Société d'une taxe ou » redevance. »
Du Havre enfin : « Que la Ville avait autorisé la Société à ses risques et périls, sous privilège et aux » conditions du n.° 18 du tarif de ses droits de voirie, et que jusqu’à présent la Compagnie » n’avait pas, malgré ses efforts, commencé à fonctionner. » Le n.° 18 du tarif de voirie de la ville du Havre, Messieurs , frappe les fils ou cables de télégraphie et de téléphonie particulières soit aériens, soit souterrains, d’une taxe de :
0.10 fr le mètre courant pour réseaux de 1 mètre à 5oo par an ;
0.05 fr pour longueur de 501 à 1,000 mètres;
0.25 fr pour longueur de plus de 1,000 mètres ;
Ces droits poursuivant les abonnés jusqu’à leurs appareils.

Au compte d’abonnés que nous avons supposé à Lille et pour leur longueur moyenne également supposée, l’imposition au taux du Havre, serait à Lille de 5oo X 2000 X 0,25=3 25,000 fr. Soit par abonné 25,000/500 = 5o francs.
Cette taxe est, sans aucun doute, la raison qui fait que la Société réunit très peu d’abonnés au Havre, car déjà le tarif homologué d’abonnement à ladite Société est assez lourd. Il est en effet de :
400 fr. par an et par ligne ou de
375 fr. par an pour deux lignes à la même personne, ou de
35o fr. par an pour trois lignes à la même personne.
Vous pouvez voir maintenant, Messieurs, par cet exposé, sans doute très long pour une question paraissant aussi simple, toute l’économie de la demande d'autorisation.
Avant que de vous dire quelles sont les conclusions de votre Commission , nous allons vous rappeler quelles sont les dernières demandes de l’Administration et quelle est la valeur de l’accord que la Société générale des téléphones paraît être disposée à nous faire. Voici d’abord cet accord :
D’après une discussion verbale qui a eu lieu en derniers contacts entre l’Administration municipale représentée par son Directeur des travaux et M. LARTIQUE , Directeur général des téléphones (Société générale) M. MONGY aurait dit à M. LARTIGUE : Nous sommes disposés à vous donner l’autorisation que vous recherchez, sauf approbation par le Conseil municipal aux conditions que nous vous avons dites déjà, mais à condition aussi , que vous nous établirez notre réseau et nos services sans que nous intervenions pour quoi que ce soit. M. LARTIGUE aurait promis de faire accepter ces conditions par la Société générale des téléphones .
C’est à cette déclaration que nous faisions allusion alors que nous vous disions qu’il était devenu inutile de vous présenter l’étude que nous avions faite des dispositions du cahier des charges.
La Société nous constitue par là des bénéfices de services que nous pensons estimables et assez coûteux pour elle.
En effet : En établissant le réseau à ses frais, la Société peut avoir à payer à l’Etat, service des télégraphes, une redevance immédiate de 260 fr. par kilomètre de fil, et, étant données les dernières demandes de l’Administration , sans y comprendre les fils des pompiers qui ne sont qu’à approprier , ni le fil d’Emmerin qui doit aussi exister , il y a environ 40 kilomètres municipaux à faire établir présentement.
Cela fait un sacrifice d’environ 40 x 25o = 10.000 fr. plus; pour entretien annuel à 20 fr. = 800 fr.
En nous constituant l’abonnement gratuit sur 27 postes ,plus deux réclamés par l’Administration en dernier lieu, soit sur 29 ; en distrayant l’Hôtel-de-Ville , considéré comme un bureau central municipal, soit, au plus juste , 28 postes ou réseaux , il en vient un abandon de 28 x 35o, tarif inférieur réduit au terme du cahier des charges (article 6) à 175, c’est-à-dire à 5o pour 100 , d’où somme annuelle de 4,900 fr.C ’est donc un sacrifice de 10 000 fr. une fois payés et une somme de 4,900 x 800 = 5,700 fr. abandonnée annuellement.
Dans ces conditions donc, il paraît à votre Commission superflu de gêner l’essor de la Société par l’addition d’une taxe quelconque , du moins appliquée présentement.
Dans ses conclusions , votre Commission réserve d’ailleurs tous vos droits à cet égard. Nous vous demandons la permission de vous répéter maintenant les demandes de l’Administration municipale à la Société générale des Téléphones :
1.° Etablissement d’un réseau téléphonique complet reliant l’Hôtel-de-Ville avec la Préfecture , les postes de police, les postes de Pompiers , l’abattoir, l’usine hydraulique d’Emmerin et le réservoir supérieur de l’Arbrissean ;
2.° Installation d'un indicateur magnétique permettant de connaître à chaque instant le niveau de l’eau du réservoir supérieur de l’Arbrisseau ;
3.° Obligation de placer les fils aériens du réseau , en suivant, pour la traversée des voies publiques , les indications qui seront données par l’Administration municipale ;
4.° Obligation par la Société d’opérer à première réquisition toutes les modifications qui pourraient être réclamées dans la hauteur et dans la direction des fils.
Réflexions de la Commission.
Sur le premier point : Nous sommes d’accord avec l’Administration; mais nous proposons d’y ajouter l’établissement , aux mêmes conditions , des postes futurs de pompiers et de police. Ces postes additionnels devant en effet correspondre à une augmentation de population provoquée par nos efforts et nos dépenses , constituent pour la Compagnie des chances de sûre clientèle dont elle nous doit reconnaissance.
Sur le second point : Nous sommes d’accord également et demandons qu’il soitajouté à l’indicateur un appareil d’enregistrement automatique. C ’est d’ailleurs sans importance.
Sur les troisième et quatrième points : Nous ferons observer qu’aux termes des rapports créés par le cahier des charges du 26 Juin entre l’ Etat et la Société , les obligations réclamées par l’Administration municipale doivent porter, non sur la Société téléphonique, mais bien sur le service d’état des télégraphes ; toutefois , la Société générale des Téléphones se déclarant certaine de l’agrément de l’Etat, nous pensons suffisant de lui réclamer ces dites obligations, quitte à elle de les obtenir de ses contractants, et rien , du reste, n’empêche l’Administration municipale de rechercher conjointement cette même acceptation du service d’Etat.
Demande de la commission
Votre Commission, sortant maintenant du cadre de l’Administration , vous demande de réclamer avec elle le raccord du bureau central municipal indispensable à la rapidité des communications, comme aussi à leur toute entière discrétion ... avec le « bureau central de la Société. »
Voici pourquoi : Il se peut très bien que des rapports en quelque sorte directs s’établissent entre l’administration et certains abonnés , et même tous les abonnés , et qu’inversement, des rapports s’établissent des abonnés aux services municipaux.
Supposez , par exemple , des appels aux pompiers ou aux postes de police pour cause d’incendie ou de meurtre. Ces communications deviennent précieuses .
Il est facile de réaliser cette communication. On le pourrait faire par un seul fil ; mais il aurait le désagrément de rendre les communications limitées à un seul service à la fois.
On le peut faire avec deux fils et jouir d’une réduction de tarif déjà indiquée.
Votre Commission a pensé que trois fils seraient le nombre à choisir pour la plus grande facilité de tous rapports de l’Administration à abonnés, ou de tous rapports inverses, d’autant que le tarif, qui s’applique à trois fils pour une même personne (collective ou non), est encor einférieur — et vous le connaissez — à celui de deux fils.
Ce service, d’ailleurs très peu coûteux, quoique très agréable , doit être payé par nous cependant, car la Société et l’Etat nous démontrent ici que le service n’est plus exclusivement municipal, mais est au moins mi privé. Toutefois, nous ne le paierions pas au tarif ordinaire, car nous vous prierions de réclamer de l’Adminisjration qu’elle veuille bien solliciter l’application du tarif réduit indiqué à l’article 6, § III et IV , du cahier des charges du 26 Juin 1879, qui stipule :
« Qu’il sera (toutefois) accordé un tarif réduit aux établissements publics de l’Etat ou municipaux qui seraient desservis par une entreprise. »
E t que :
« Le taux de la réduction sera déterminé par le Ministre des Postes et Télégraphes , sans » pouvoir dépasser la moitié de la taxe applicable aux particuliers. »
Notre sacrifice annuel
Donc , le taux pour trois lignes à une même personne sera pour nous , sans nul doute , de 35o f r . x 0,5, = 175 fr. par ligne, soit de 175 x 3 = 525 fr. par an, comprenant l’installation à faire par la Société téléphonique , comme aussi l’entretien.
Soins municipaux.
Quant au service municipal, il sera très bien assuré par le personnel actuel organisé, s dépenses pour cela, à la condition peut-être de quelques soins supplémentaires . II réclame un service nocturne, déjà assuré par les pompiers.

En résumé, Messieurs , votre Commission des travaux vous propose :
1.° Le vote des conclusions de l’Administration municipale;
2.° Le vote des conclusions de votre Commission des travaux ;
3.° Le vote, par suite, d’une imputation annuelle de 525 fr. pour le service conjugué du public et de l’Administration .
En appuyant toutefois sur ce point que votre autorisation est accordée sans privilège, ni monopole.
Elle vous demande par surplus et à titre de vœu :
D’exprimer le désir de voir à l’avenir, et le plus tôt possible , opérer par le consentement du Ministre des Postes et des Télegraphes , le raccord entre les abonnés des lignes téléphoniques et les services télégraphiques spéciaux, pour l’expédition directe des télégrammes et vice-versa , pour leur directe réception.

M. MARSILLON s’étonne de voir figurer, parmi les conditions réclamées par la Ville , la pose d’un indicateur magnétique, destiné à indiquer le niveau d’eau dans le réservoir de l’Arbrisseau. Ce n’est pas là de la téléphonie.
M. le RAPPORTEUR répond qu’étant donnée la nécessité d’établir un fil le long de la distribution d’eau, il devenait facile d’obtenir l’indication électrique du niveau des bassins , et que l’Administration a agi véritablement dans un intérêt municipal en réclamant cet indicateur.

Les conclusions du rapport de la Commission sont ensuite mises aux voix et adoptées.

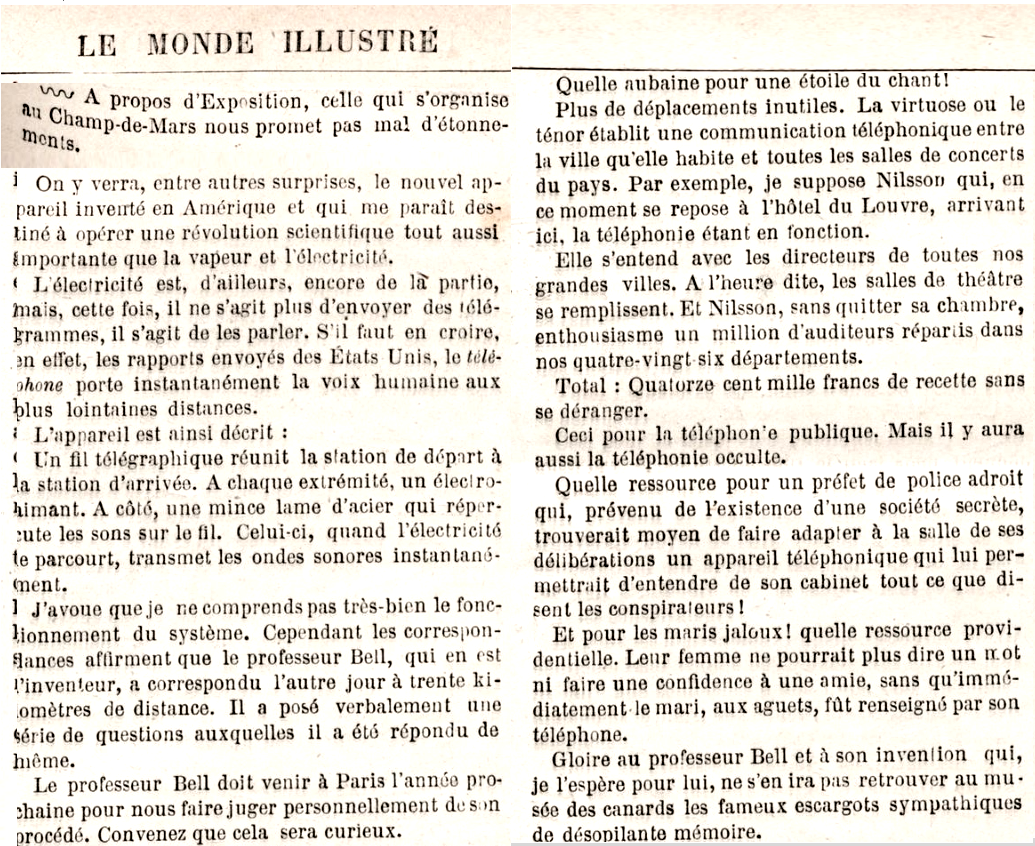

Par malheur, on a beau crier dans le téléphone, il ne parle que bas, et très bas. Au début, c'était comme une voix venant des profondeurs d'une cave, une voix de ventriloque, incomplète, avec un timbre aigre et criard. On a donc dû se préoccuper de le perfectionner, et on y est arrivé, de manière à le rendre plus sonore. Le téléphone de M. Gower (1879) constitue, entre autres, un véritable perfectionnement. La membrane étant beaucoup plus large et l'aimant plus fort, il entend mieux, il parle mieux, il chante très bien. De plus, il est muni d'un avertisseur, c'est-à-dire d'un système destiné à appeler l'attention ; car il est de toute nécessité de prévenir son correspondant qu'on a quelque chose à lui dire, et il faut être prévenu qu'on va vous parler pour se mettre le cornet à l'oreille et se préparer à écouter. Le système d'avertisseur consiste en une des sonneries électriques qui sont en usage dans la télégraphie ordinaire.

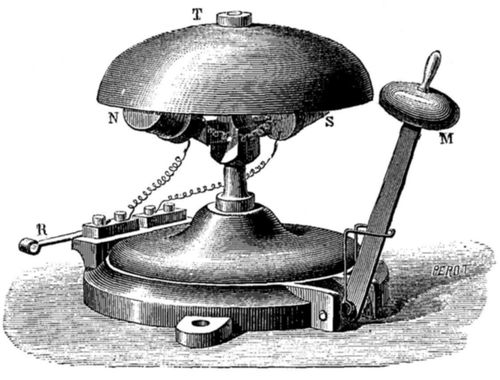

Trois autres modèles de téléphones sont encore à signaler. Le téléphone à mercure de M. Antoine Bréguet est une application du principe de l'électromètre capillaire de M. Lippmann. L'appareil consiste en un système de deux de ces électromètres rudimentaires recouverts chacun d'une membrane élastique et associés l'un à l'autre par deux fils conducteurs. Si l'on parle devant la membrane (hl premier tube qui sert de transmetteur, la membrane vibre, et ses vibrations produisent des déplacements correspondants du mercure dans la pointe capillaire : ces mouvements du mercure engendrent des courants qui sont transmis à l'appareil récepteur, où ils reproduisent les phénomènes réciproques, c'est-à-dire desmouvements du mercure, des vibrations de la membrane et les sons correspondants. Ce téléphone, aussi simple que celui de M. Bell, fonctionne sans pile, et le récepteur est identique au transmetteur. Les deux instruments doivent leur simplicité à la réversibilité des phénomènes, principe sur lequel ils sont l'un et l'autre fondés.
Autre chose est, au contraire, le téléphone inventé par M. Edison, où l'appareil récepteur est essentiellement différent de l'appareil transmetteur, chacun d'eux étant basé sur des principes distincts. Les deux parties sont réunies par deux fils conducteurs, constituant les fils de ligne. Le transmetteur fait partie d'un circuit fermé, dans lequel passe, d'une manière continue, le courant d'une pile locale : il se compose d'une membrane élastique, superposée à un couple de lames de platine pressant entre elles une rondelle de charbon. Ce système constitue un conducteur, dont la résistance varie avec la pression et, par suite avec le nombre de points de contact du métal et du charbon. Si l'on parle devant la membrane, elle vibre, et ces mouvements vibratoires, se communiquant à cet organe, en modifient les contacts et, en conséquence, la résistance. On sait qu'à chaque variation de résistance correspond, une variation dans l'intensité du courant qui traverse le circuit. Dans ce même circuit se trouve une bobine d'induction, où le courant de la pile sert de courant inducteur. On sait aussi que, dans ces conditions, chaque variation d'intensité du courant inducteur produit un courant induit. Ce sont ces courants induits successifs qui sont envoyés dans le récepteur par l'intermédiaire d'un fil de ligne qui revient à la bobine. Le téléphone de M. Bell sert généralement de récepteur pour le transmetteur à charbon : cependant, M. Edison a, de son côté, imaginé un système récepteur qu'il a appelé l'électromotographe. Ce récipient est formé aussi d'une membrane élastique, qui peut être mise en vibration par un procédé extrêmement curieux. Un petit ressort d'acier, fixé d'un côté à la membrane, se termine de l'autre côté par une pointe mousse en platine, laquelle s'appuie à la surface d'un cylindre métallique recouvert d'une couche d'une substance particulière à base de phosphate de chaux : ce cylindre est mobile autour de son axe; on le fait tourner à la main à l'aide d'une manivelle. Le frottement de la surface du cylindre contre la pointe mousse suffit pour entraîner légèrement celle-ci, ainsi que le ressort, ce qui imprime une impulsion à la membrane. M. Edison a découvert que si un courant électrique passe par le cylindre, par le point de contact et par le ressort, le frottement pendant ce mouvement est considérablement modifié. Plus de frottement, plus d'entraînement du ressort, plus d'impulsion communiquée à la membrane. Si donc on lance une série de courants instantanés dans le cylindre pendant qu'on le fait tourner, on imprimera à la membrane une série d'impulsions successives qui la feront vibrer. C'est ce qui se passe dans cet instrument. On a déjà vu comment les vibrations de la membrane du transmetteur produisent une série de courants induits; ces courants passent par le cylindre, impriment à la membrane du récepteur une série d'impulsions qui la font vibrer, de manière à reproduire les sons comme dans le téléphone de M. Bell. L'appareil de M. Edison est vulgairement connu sous le nom de téléphone à charbon.
Le troisième modèle a été appelé condensateur chantant ; mais il est inférieur, à certains points de vue, aux deux précédents. Le transmetteur est relié à plusieurs récepteurs, composés de petites boites aplaties en carton, à surface découpée, suspendues de distance en distance. Chacune de ces boîte est un condensateur formé par des feuilles de papier d'étain séparées par d'autres feuilles intactes de papier minca : les feuilles métalliques de rang pair sont réunies entre elles; celles de rang impair le sont également. On reconnaît bien là la constitution d'un condensateur ordinaire multiple. C'est M. Varley qui a construit cet appareil en utilisant ce fait, découvert par Foucault, qu'une succession decourants induits, alternativement direcls et inverses, envoyés dans un condensateur, lui fait rendre un son. Mais, si l'appareil chante juste, il nasille, ce qui constitue son infériorité: cela tient à ce que le timbre de la voix. est altéré par la superposition du timbre particulier aux vibrations des feuilles de papier. L'essai n'en a pas moins son mérite.

En 1878, M. Auguste Trève a appliqué le téléphone à la transmission des ordres à une escadre ou, plus simplement, d'un navire à l'autre : en outre, il a été constaté que cet appareil est un excellent moyen de correspondance entre bâtiments remorqueurs et remorqués. En même temps, le lieutenant de vaisseau Desportes imaginait de l'utiliser pour la manœuvre des scaphandres et pour les opérations des plongeurs, en substituant une plaque de cuivre à l'une des glaces du casque et en enchâssant un téléphone dans cette plaque : ce second essai a également bien réussi. Dans l'été de 1879, MM. Jovis et Langlois ont reconnu que la transmission du son s'opérait non moins facilement par le téléphone entre un ballon et la terre. L'instrument peut donc être appliqué dans tous les milieux.
Peut-il être employé dans la pratique médicale ? M. d'Arsonval a démontré, en 1878, que le téléphone constitue le rneilleur, le plus sensible des galvanoscopes, qu'il peut rendre des services notoires pour étudier le tétanos électrique des muscles, qu'il permet de constater l'existence des courants hydro-électriques ou thermo-électriques les plus faibles. A la date du 7 janvier 1882, le Médical Record de New-York annonçait qu'un médecin du Massachussetts venait de diagnostiquer et de traiter heureusement un cas de croup à deux milles de distance à l'aide du téléphone ; la toux croupale de l'enfant malade était transmise distinctement.

Dès son apparition, le téléphone est entré dans la voie pratique aux États-Unis : des compagnies téléphoniques, moyennant une redevance de 12 fr. 50 par mois, se sont mises à installer dans chaque maison des appareils de transmission. Au 10 janvier 1880, on comptait déjà 130,000 téléphones Bell fonctionnant dans l'Union; l'Angleterre, en même temps, suivait cet utile élan. En France, une Société téléphonique s'est formée à Paris en août 1879, et 20,000 appareils fonctionnaient en janvier 1880. Il est à supposer que ce mouvement va progresser rapidement chez nous : le grand prix Volta, de 50,000 fr., décerné à M. Bell par notre Académie des sciences, puis les expériences faites au palais de l'Exposition d'électricité, que l'on avait relié téléphoniquement à l'Opéra et à la Comédie-Française, expériences reprises à j'Élysée et dans divers ministères, ces témoignages publics de l'intérêt officiel ont ouvert les yeux au public qui s'est laissé convaincre. A Paris les fils des téléphones sont envoyés et distribués par les canaux des égoûts.

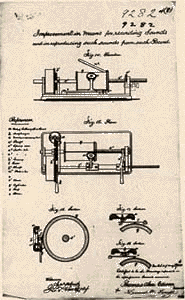

Une fois le problème de la parole transmise à distance résolu, on tenta, naturellement, davantage, c'est-à-dire de recueillir, d'écrire et de fixer le discours afin de le reproduire mécaniquement au moment où on le voudrait. En 1878, M. Edison fit cette nouvelle découverte en produisant le phonographe. Cet instrument écrit tout à la fois et parle; il est son propre traducteur, et, de plus, il garde fidèlement inscrite la phrase qu'on lui a confiée. Il se compose d'un cylindre en cuivre placé horizontalement, soutenu par un axe que l'on fait manœuvrer avec une vis, laquelle tourne dans un écrou qui fait avancer ou reculer le cylindre. Une manivelle permet de faire tourner celui-ci, qui alors, tout en tournant, avance ou recule suivant le sens dans lequel on fait agir la manivelle. Près de l'extrémité du cylindre opposé à cette manivelle est fixée une embouchure, dont l'orifice renferme un diaphragme métallique : le centre de ce diaphragme porte une pointe, également en métal, regardant le cylindre et peu distante de celui-ci. Sur ce cylindre est tracé un filet de vis en creux et par-dessus une feuille d'étain enroulée. Le style le touche aux endroit qui sont au-dessus du sillon ; il s'y appuie, il l'écrase il y fait des creux, et ceux-ci persistent. C'est bien une sorte d'écriture du discours parlé, gravée en creux sur une feuille d'étain qui la garde. Pour éviter, néanmoins, une lecture compliquée, il s'agira de retrouver mécaniquement la parole même. On tourne le cylindre en sens inverse on mène le style à son point de départ, et on recommence le mouvement direct. Le style qui touche la feuille en suis désormais la surface jusque dans les cavités que lui même a creusées; il se relève aux points qu'il n'a pas toucher il recommence tous les mouvements que lui avait imprimés la voix. Dès lors, il les rend à la membrane ; celle-ci exécute à nouveau ses vibrations, elle reproduit la voix. Pour donner un mouvement, régulier au cylindre, c'est-à-dire pour le faire chanter juste, M. Hardy s'est avisé, en 1879 d'y adapter un mouvement d'horlogerie, ce qui a convenablement perfectionné le résultat.
Si extraordinaire qu'il soit, on avait beaucoup exaéré les mérites de cet instrument. Il ne reproduit exactement d'ailleurs, ni le timbre ni les intonations. « Tout au plus a dit M. Jamin, le phonographe pourrait-il être un excellent sténographe; mais il faudrait un cylindre énorme une feuille d'étain immense, et cela jusqu'ici est absolument impossible à réaliser. Gardons-le donc pour ce qu'il est pour un appareil de simple curiosité scientifique, d'une curiosité de premier ordre, il est vrai; mais ne lui demandons pas de réaliser tout ce qu'on a pu en espérer lors de son apparition. » Il en est, on le comprend, tout autrement du téléphone, dont l'invention restera une gloire du siècle comme la télégraphie électrique elle-même, qu'il continue et perfectionne, qu'il a simplifiée.

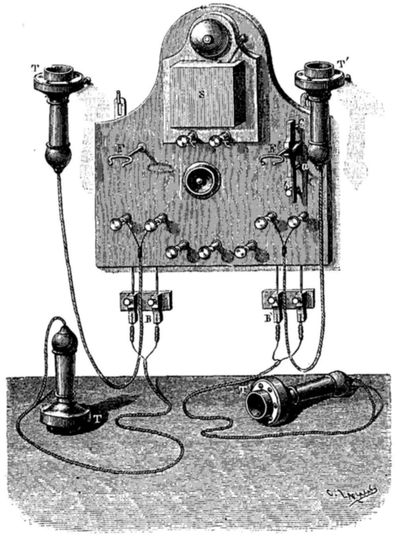

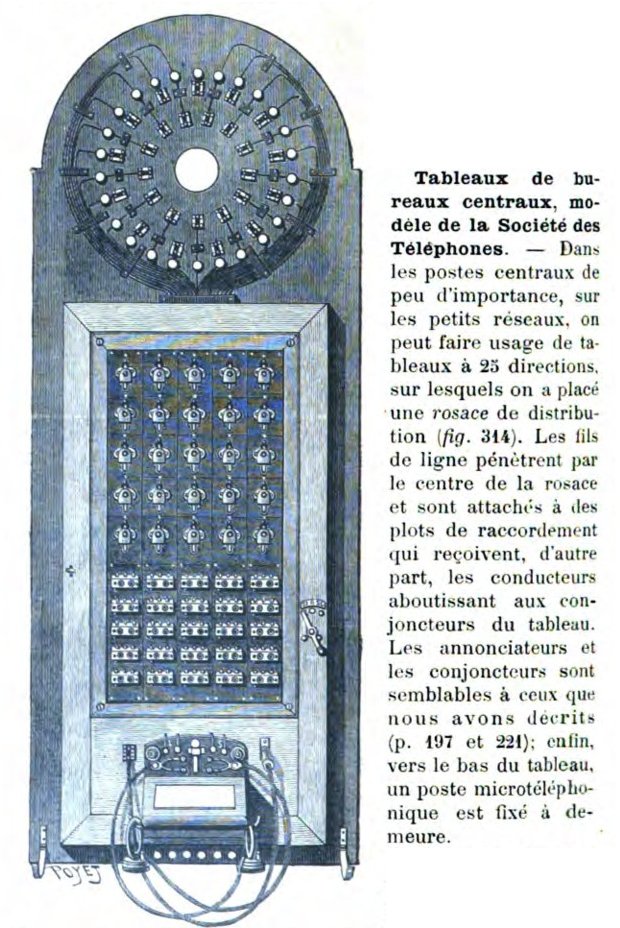

La figure gauche représente un de ces tableaux à plusieurs directions, qui est la réduction d'un bureau central d'administration.
Le nombre des directions est variable

La figure droite est un poste central mobile composé d'une planchette horizontale supportant une boîte forme pupitre, en acajou, noyer ou bois noir, sur laquelle sont montés des leviers qui font office de commutateurs Jack-Knives, et qui contient la bobine d'induction, les communications et le crochet commutateur automatique pour mettre le poste sur sonnerie ou sur téléphone, crochet auquel on suspend l'appareil téléphonique combiné.
Le tout est monté sur un pied en fonte.

A droite un autre modèle Berthon-Ader

En 1883, l’architecte du nouvel Hôtel de ville de Paris ouvre un marché pour l’installation d’un service complet de 400 sonneries électriques d’alarme, d’un service d’incendie de 45 postes et d’un système de 100 porte-voix pour la correspondance des cabinets.
Charles Mildé remporte la totalité du marché en proposant d’installer, au même prix, un service téléphonique complet à la place des porte-voix.

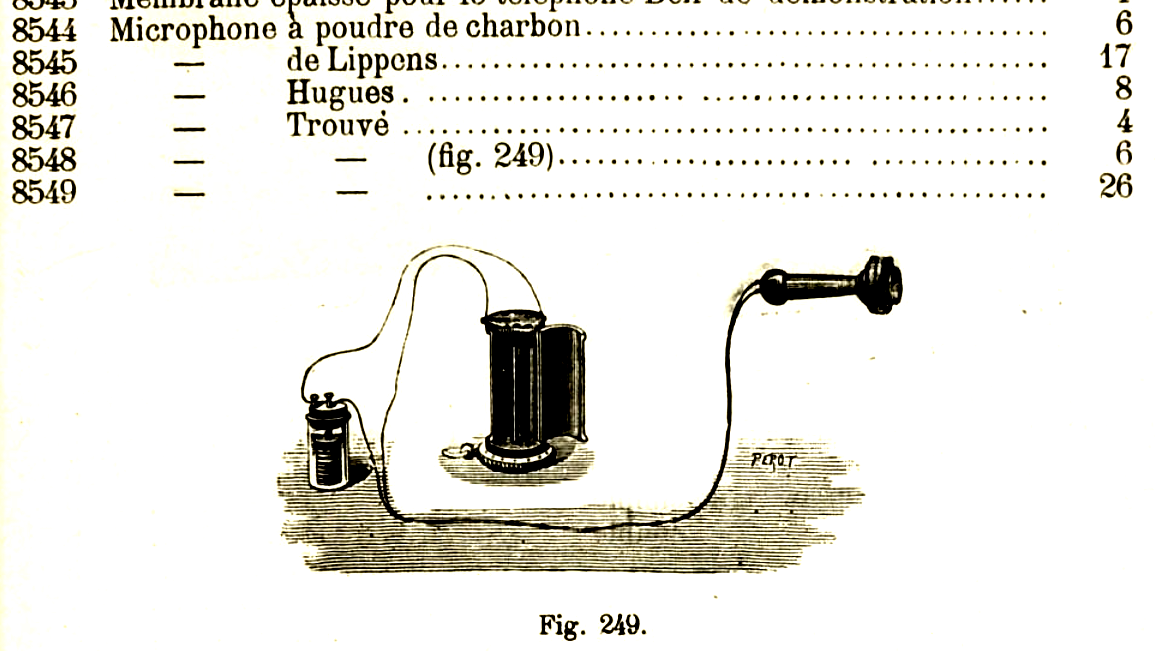

Il s’associe alors avec Arthur d’Argy qui vient de mettre au point un microphone à poudre de charbon et ils déposent ensemble un brevet pour « un nouveau poste téléphonique à bon marché »

En 1884, Charles Mildé a l’idée d’améliorer légèrement le microphone d’Argy et dépose un brevet à son seul nom, spoliant alors l’inventeur

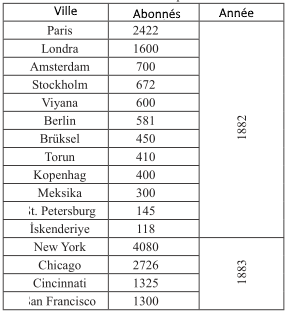

A PARIS, Le plus gros central, Opéra, a 603 abonnés ; le plus petit rue Lecourbe en a 50.

les canalisations souterraines : A partir de 1882, le réseau se structure, et ses caractéristiques techniques se mettent en place.

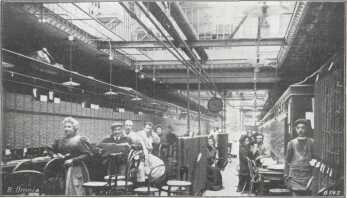

Borné par les fortifications, le réseau téléphonique parisien s'organise autour de huit, puis de douze bureaux « centraux ».

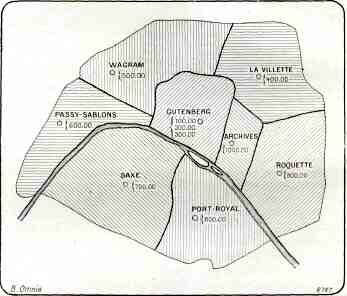

RÉPARTITION DES BUREAUX CENTRAUX de PARIS.
Les chiffres placés au-dessous du nom de chaque bureau indiquent la classe d'abonnés desservis par ce bureau ;
l'abonné 728-43 sera relié au 43e Jack de la 28e section du multiple de Saxe ;
l'abonné 1018-24 sera relié au 24e jack de la 18e section du nouveau multiple des Archives

Mais la répartition par centraux a évolué. Le quartier de l'Opéra y compris le secteur de la rue Lafayette compte toujours un fort pourcentage d'abonnés mais le coeur du système s'est déplacé vers les quartiers industriels et commerciaux de la rue Etienne Marcel et de la place de la République.

Plus de détails sur les Réseaux et Centraux manuels.

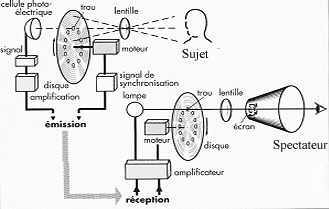

• Le 24 décembre 1883, l’ingénieur allemand Paul Nipkow, alors étudiant à Berlin, réalise pour la première fois dans une chambre d’hôtel le balayage d’une image à l’aide d’un disque percé de trous : le principe de la télévision naissait, avant d’être breveté en 1884.

  Se basant sur ce procédé, ainsi que sur les travaux notamment de Herz, de Marconi et de Braun (tube cathodique), l’inventeur écossais John Baird présente en 1926 son procédé de réception d’images, qu’il nomme « Televisor ».
  Le public voit apparaître sur l’écran la première émission télévisée : le visage de deux ventriloques.

Des communications téléphoniques à distance peuvent être mises à la disposition du public.
Les lignes auxquelles est appliquée cette mesure sont indiquées par décision ministérielle.
La taxe à percevoir par cinq minutes de conversation de ville à ville est fixée :
Pour toute distance inférieure à 100 kilomètres, à 1 franc.
Cette taxe peut être réduite à 50 centimes lorsque les deux villes entre lesquelles l'échange des conversations par téléphone a lieu, ont été classées, par décision du Ministre des Postes et des Télégraphes, comme faisant partie d'un seul et môme groupe téléphonique.
Les conditions dans lesquelles cette taxe est perçue, soit sur la personne qui demande la communication, soit par moitié sur chacune des deux personnes en correspondance, et en général toutes les conditions d'exécution du service sont déterminées par arrêtés du Ministre des Postes et des Télégraphes.

Fait à Paris, le 31 décembre 1884. Signé : JULES GRÉVY.
Par le Président de la République,
Le Ministre des Postes et des Télégraphes,
Signé : AD. COCHERY.


sommaire

Du 6 Mai 1889 au 31 Octobre 1889 s'ouvre l'Exposition Universelle de Paris Centenaire de la Révolution française.



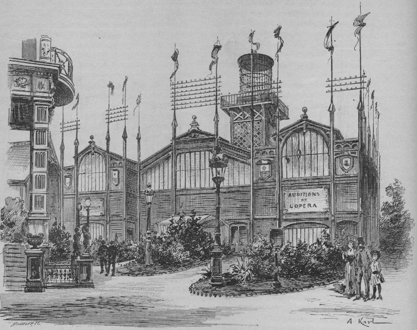

Au pied de la Tour Eiffel, entre le pavillon finlandais et celui de la Compagnie du gaz, la Société des téléphones a installé un pavillon, qui contient en même temps son exposition et le bureau du service téléphonique de l'Exposition universelle.
Comme construction, ce pavillon représente le type de la bâtisse par excellence ; il est en bois armé de fer ou, si l'on aime mieux, en fer armé de bois. Par exemple, les montants principaux sont formés de quadruples madriers de sapins, reliés par des boulons, tandis que les poutres sont formées de fer en I, garnies de deux madriers de sapin, un sur chaque face. L'extérieur est en panneaux de bois, montés sur des fers à T... Toutes les pièces transversales, ayant rigoureusement la même dimension (3m,30), sont pour ainsi dire interchangeables, et tout l'ensemble, vissé, fer sur bois ou bois sur fer, peut se régler à l'aide de tournevis ou de clés anglaises, si les variations de l'atmosphère font gonfler ou gondoler le bois, ou dilatent le métal. Ce n'est presque plus une maison, c'est un coucou de la Forêt Noire.
Mais il faut rendre cette justice à ce genre de construction, qu'elle est parfaitement d'accord avec la nature du téléphone lui-même. Qu'est-ce en effet qu'une installation téléphonique? Un ensemble d'appareils, de conducteurs, de postes, etc., qu'il s'agit d'accoler par application et par superfétation à des immeubles déjà existants, en les dégradant le moins possible, et en dépensant fort peu de temps et d'argent. Quoi de mieux, par conséquent, pour synthétiser le système téléphonique, que ce pavillon que l'on eût pu élever eu quelques heures, s'il n'avait fallu, pour trouver un sol propice, se livrer à des travaux de fondations qui rendent le sous-œuvre bien pi us important que la construction extérieure.
La Société des téléphones a fait édifier ainsi un pavillon, composé d'une partie centrale et de deux ailes.
La partie centrale est surmontée d'une tourelle téléphonique, dite de concentration. Cette tourelle est sur le modèle de celles qui surmontent les stations centrales des téléphones, dans les villes où l'on n'a pas cru devoir imposer aux sociétés téléphoniques les ruineuses installations souterraines.
J'ai dit ruineuses; ces installations le sont surtout pour les consommateurs, parce que les compagnies, qui n'entendent pas y perdre, — ce en quoi elles ont, du reste, bien raison, —sont forcées de surélever, d'une manière véritablement exorbitante, le prix des abonnements. Ainsi nous payons à Paris 600 francs par an, pour un abonnement au seul réseau urbain, tandis que l'on paie en Belgique 60 francs, dix fois moins, pour avoir la jouissance du réseau belge, qui comprend plusieurs villes, et par conséquent une étendue très considérable.
C'est peut-être afin de décider le gouvernement à autoriser ces installations aériennes que la Société des téléphones a montré sa tourelle flanquée de herses, qui remplissent le même but de réunir les fils aboutissant, par exemple, sur la même maison.

Pénétrons dans le pavillon, examinons-le en détail. Constatons d'abord que l'idée première du téléphone revient à un Français, M. Bourseul, qui publia ses idées en 1854. Malheureusement il s'en tint là.
Ce n'est qu'en 1876, que Bell installa le premier téléphone et c'est en novembre 1877 que ce téléphone fut introduit pour la première fois en Europe, où il excita la curiosité et l'admiration la plus grande. De son côté, Edison chercha à perfectionner cet appareil et pensa y faire intervenir le courant de piles électriques.
Pendant quelques temps les perfectionnements apportés furent nuls, mais ils devinrent importants, quand l'invention du microphone donna une impulsion nouvelle à la question.
Combien sommes-nous loin déjà des téléphones à ficelle, véritables jouets d'enfants, qui cependant auraient dû depuis longtemps tenter l'esprit de perfectionnement de nos physiciens, mais ils n'ont pas daigné s'en occuper, c'était trop vieux, il remontait à 1667.

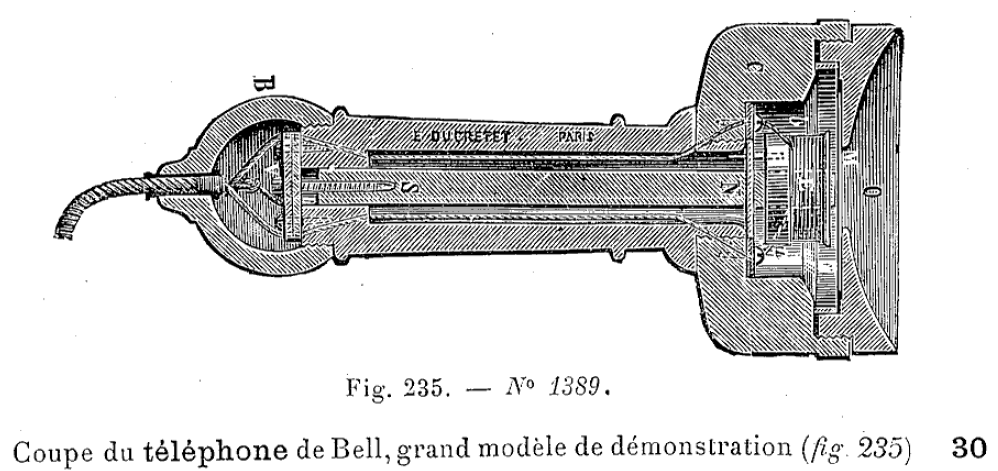

Le principe général des téléphones est le suivant. Les vibrations de la voix sont communiquées à une plaque vibrante placée devant un aimant. L'extrémité de l'aimant est enveloppée d'un long fil de cuivre entouré de soie. Voilà le transmetteur.
Le récepteur est identiquement semblable, sinon comme forme, mais comme construction et c'est le même fil qui, formant bobine au transmetteur, s'enroulera aussi autour de l'aimant du récepteur, en bobine également, de sorte que ce fil de cuivre est sans fin. Et le transmetteur pourra être très éloigné, pourvu qu'il soit relié au récepteur par le même fil.
Si l'on parle devant la plaque vibrante, ses mouvements de va-et-vient réagissant sur la force magnétique de l'aimant, engendrent un courant électrique dans le fil qui se transmettra au récepteur. Sous l'influence de ce courant, l'aimant de ce dernier subira les mêmes variations de force magnétique que le premier, et la plaque plus ou moins attirée, entrera en vibrations pour reproduire la voix. Ce qui se trouve transmis, ce n'est donc pas, à proprement parler, la voix, mais une série de courants ondulatoires électriques qui la reproduisent.
Pour augmenter la portée des téléphones, on leur a adjoint des microphones. Leur forme est des plus variables, ce sont de petits bâtonnets ou des boules de charbon de cornue, qui entrant aussi en vibration, accroissent l'intensité du son.
En 1879, trois sociétés avaient l'autorisation d'installer le service téléphonique. Elles exploitaient trois systèmes différents; les appareils Grower, Edison, Blake.
L'année suivante les trois sociétés ayant fusionné, constituèrent la : Société générale des téléphones.
Les premières autorisations données furent renouvelées jusqu'en septembre 1889. Et aujourd'hui la Société devient, pour l'exploitation des lignes, propriété de l'Etat, non sans protestations de la part de la Société, qui est propriétaire de ses appareils, ateliers et magasins de vente. Car la Société s'était adjoint la fabrication en grand des câbles. A cet effet, elle avait acquis les établissements Rattier à Bezons, qui étaient une manufacture de caoutchouc.
Au centre du Pavillon des Téléphones, au premier étage est un bureau, tout installé et fonctionnant pour assurer le service de l'Exposition.
Chaque abonné a une ligne spéciale, aboutissant à un bureau central, où les employés donnent les communications demandées. Mais comme on ne peut mettre une sonnerie par abonné, il y a un système spécial représenté dans le haut du commutateur central. Lorsqu'on veut appeler, une petite plaque se renverse, et montre le numéro de l'abonné et, en tombant, ferme le circuit delà sonnerie qui marche.
Au-dessous des séries de numéros, on voit les commutateurs, disposés en Jack-Knifs. Ce nom provient de ce qu'à l'origine, le ressort de contact était comme une lame de couteau, et que cette disposition était due à un Canadien nommé Jack. C'est par ces commutateurs que s'établissent les relations des abonnés du bureau, entre eux.
La troisième partie, la plus inférieure, comporte encore du Jack-Knifs, mais pour les abonnés de bureaux différents.
De nombreuses fiches sont suspendues tout le long du bureau pour agir sur les Jack-Knifs, elles sont composées de deux parties métalliques, isolées l'une de l'autre, et adaptées au même manche.
Donc, si un abonné veut une communication, il prévient, une plaque tombe qui montre son numéro, en même temps que la sonnerie marche.
Les demoiselles, chargées du service du bureau, se mettent en communication avec l'abonné pour lui demander à qui il veut parler, l'employée prévient la personne indiquée qu'on la demande et quand il lui est répondu, elle met les deux abonnés en relation par une fiche.
Ceci est très simple en apparence, mais exige une habitude excessivement grande.
Les fils des téléphones sont souterrains. Ils traversent les égouts pour arriver au grand bureau central, 27, avenue de l'Opéra, au nombre de plusieurs mille. Ils sont recouverts de gutta-percha, et réunis par faisceaux d'une dizaine, dans des tubes de plomb. Ces fils arrivent dans la cave et sont épanouis circulairement autour de quatre grands trous pratiqués sur les quatre faces d'une chambre, située au milieu de la cave. Cette disposition est représentée à la partie inférieure du pavillon du Champs de Mars. Puis les fils remontent au bureau, pour se distribuer aux commutateurs divers. On réunit autant que possible entre eux, les abonnés qui sont le plus souvent en rapport.
Le poste installé à l'Exposition, donne la communication immédiate avec un abonné quelconque du bureau central. Quant aux lignes auxiliaires des villes où il y a plusieurs bureaux, elles sont considérées comme une ligne ordinaire.
Enfin, un avantage que les employés apprécient beaucoup, ils sont assis.

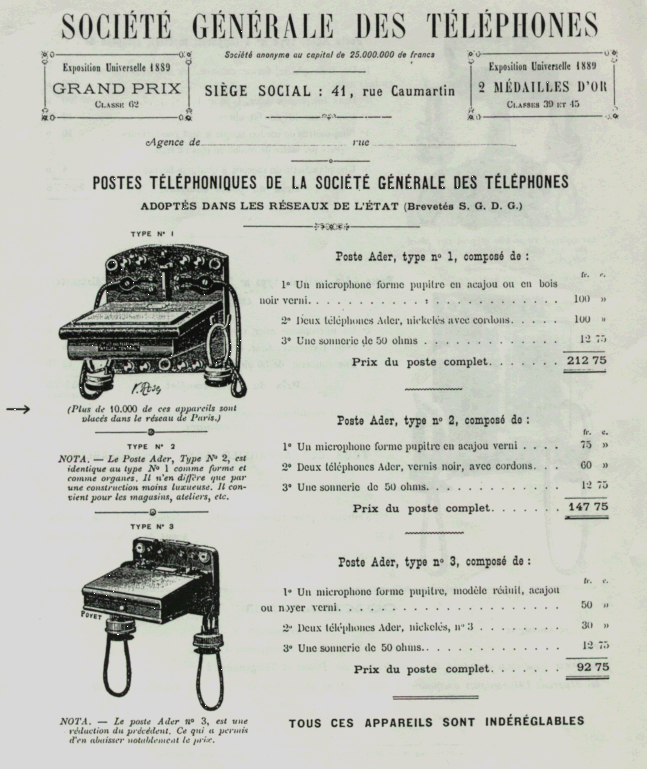

L'appareil Berlhon-Ader, composé d'un récepteur Ader et d'un microphone Berthon, exclusivement employé par la Société, disposé sur une poignée métallique, permet d'avoir à la fois le récepteur à l'oreille et le transmetteur devant la bouche. Cette disposition en fait l'appareil de bureau par excellence, qui permet de parler, d'entendre et d'écrire au besoin.

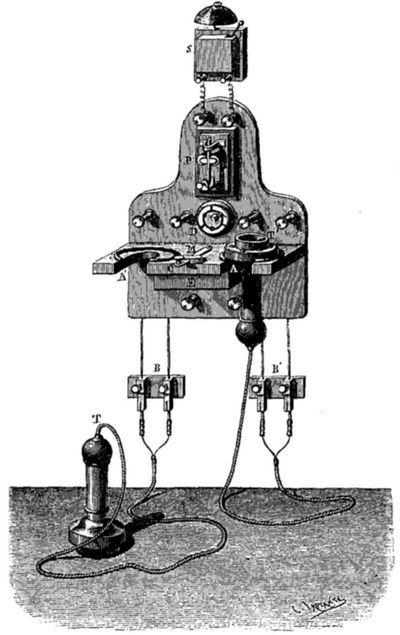

Une forme commode encore, est le poste Ader avec magnéto pour l'appel et sonnerie électrique. Là, la sonnerie marche, grâce à un courant déterminé par la rotation d'une bobine devant un aimant. Le transmetteur est un petit pupitre portant en son milieu une plaque de bois mince, faisant fonction de plaque vibrante, le microphone est sous cette plaque. Cet appareil est très répandu sur les réseaux étrangers.
Enfin, le même poste Ader simple, sans la sonnerie magnéto, de la forme que nous représentons, ou de la forme à colonne, est très apprécié, pour sa justesse, sa régularité et sa commodité.
Le poste militaire portatif, est la forme réduite du poste Ader avec sonnerie d'appel, magnéto-électrique, mais le transmetteur et le récepteur sont de la forme Berthon-Ader combiné. Il pèse 7 kilogrammes.
Près de ces appareils se trouvent encore, dans l'exposition, des postes-centraux fixes ou mobiles, à plusieurs directions; ainsi que les nouvelles piles à l'agar-agar. Ce sont des piles sèches, dans lesquelles le chlorhydrate d'ammoniaque est en suspension dans de la gélatine de varech ou agar-agar. Ces piles sont très employées.
On trouve aussi les formes les plus fantaisistes de boutons de sonnerie.
Dans la vitrine sont des télégraphes, des relais, destinés à augmenter l'intensité des courants à certains moments.
Adroite du bureau central, se trouve tout le matériel construit par la Société.
D'abord le caoutchouc et tous ses emplois divers, soit en caoutchouc souple, soit en caoutchouc dur : courroies, tuyaux, clapets, tissus. Et une exposition de câbles des plus intéressantes.
Les câbles téléphoniques sont surtout isolés au caoutchouc vulcanisé. Qu'ils soient aériens ou souterrains, ils sont cordés par paire, pour éviter les effets d'induction.
Il y a aussi des câbles à lumière électrique et des câbles transatlantiques.

La Compagnie possède des réseaux téléphoniques à Paris, Calais, Saint-Étienne, le Havre, Rouen, Lyon, Marseille, Nantes, Alger, Oran.

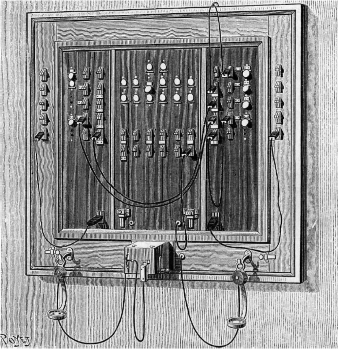

La ligne de Paris à Bruxelles a 314 kilomètres. Il y a un double fil conducteur en bronze siliceux de 3 millimètres de diamètre. Ce double conducteur est fixé sur les mêmes poteaux que les fils télégraphiques, ce qui créait une difficulté assez grande, car les courants télégraphiques nuisent beaucoup aux courants téléphoniques. Pour parer à cet inconvénient, les fils téléphoniques sont croisés entre eux de distance en distance, de sorte que c'est alternativement le fil d'aller et le fil de retour qui se trouvent le plus près du fil télégraphique, et cela suffit pour que les courants induits se trouvent annulés.
La ligne de Paris à Marseille a 800 kilomètres, elle passe par Troyes, Dijon, Bourg, Lyon, Valence, Avignon, Arles. C'est aussi une ligne aérienne à double fil, en bronze siliceux de 4 millimètres 1/2. Les fils sont croisés comme sur la ligne de Bruxelles. Il y a interruption à Lyon. La correspondance se fait de Paris à Lyon, et Lyon donne la communication sur Marseille.
On a renoncé aux fils de cuivre ou de fer, qui n'offraient pas assez de résistance. On adopte exclusivement maintenant du bronze phosphoreux ou siliceux. Aussi, avec des fils semblables de 1 millimètre 1/4 de diamètre, on a pu espacer les poteaux de 270 mètres supportant 40 fils, à Anvers il y a une portée de 275 mètres pour 125 fils, à Gand une portée de 340 mètres avec 3 fils. Enfin la ligne du château de Laeken au théâtre de la Monnaie, a une portée de 700 mètres.
Les plus violentes tourmentes de neige n'abîment pas ces fils, et de plus, le bronze ne s'oxyde pas comme le fer.

N'oublions pas de parler des auditions téléphoniques théâtrales, qui, au début, ont tant émerveillé le public. Elles ont lieu dans le bas du pavillon. Et ce qui intrigue le plus, c'est que non seulement on entend parfaitement l'orchestre et les acteurs, mais on a même la sensation du déplacement de l'acteur sur la scène. Voici comment ce résultat est atteint :
Ce sont les téléphones Ader qui servent à ces auditions. A cet effet, un certain nombre de téléphones sont disposés sur le devant de la scène parallèlement à la rampe, et de chaque côté du trou du souffleur. Supposons qu'il y ait dix téléphones le long de la rampe, de chaque côté du souffleur. Prenons par exemple le dernier téléphone de gauche près des décors, et le premier téléphone de droite, près du souffleur, et supposons que ces deux téléphones soient reliés de telle façon que le téléphone de droite arrive à l'oreille droite. Si l'acteur est au milieu de la scène, le téléphone de droite plus proche, sera plus influencé que celui de gauche et les sons seront plus intenses dans l'oreille droite que dans l'oreille gauche. Si l'acteur s'éloigne, le son s'affaiblit naturellement, s'il s'approche à gauche, c'est l'oreille gauche qui entendra le mieux. Ce procédé bien simple est des plus remarquables.
Il y a aussi les auditions de concert, aux quatre coins du grand bureau du premier étage du pavillon. En mettant une pièce de 50 centimes, on met en mouvement un téléphone qui vous fait entendre un morceau du concert.
Ce pavillon est vraiment organisé comme un vrai théâtre, avec des dessous, des acteurs, invisibles, mais que l'on entend parfaitement. Assis tranquillement dans un fauteuil, on pourrait assister à nos diverses représentations théâtrales, s'offrir une revue tous les soirs.

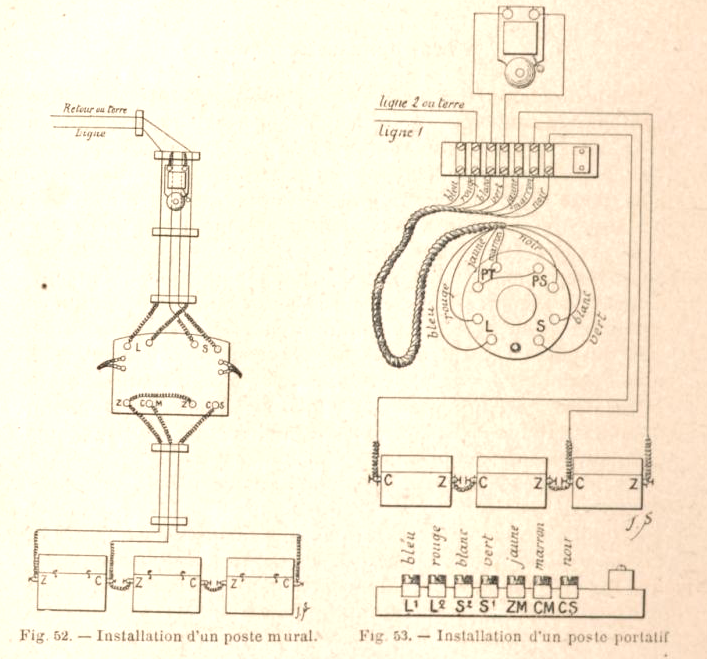

Installation et entretien de la ligne et du poste.
Article 5.

Avec l’innovation technologique de l’ingénieur français Ernest Mercadier et le développement d’un appareil qu’il nomme ‘bi-téléphone’, le casque audio commence à s’approcher de la forme que nous lui connaissons aujourd’hui : deux écouteurs, un câble les reliant de part et d’autre du visage, et un poids permettant un port prolongé sans fatigue excessive.

Destiné aux opérateurs téléphoniques, le bi-téléphone est conçu pour “maintenir les pièces en position opérative sans qu’il soit nécessaire d’user de la main pour les supporter, et par là même libérer les mains afin d’effectuer d’autres tâches”. (traduction de la rédaction, contenu du brevet déposé en 1891

Ci contre, le schéma issu du brevet
US Patent N°US454138, du 16 juin 1891.

Pendant cette rotation, comme on voit sur la. fig 1, la came n rencontrant la dent m, soulèvera un moment le ressort de contact c^ du point de contact c^, et l'appliquera contre le ressort de contact c^. Les pièces de contact c, et c^ sont intercalées dans le fil souple qui relie les deux fiches d'une paire. Dans le schéma de la partie figurée à titre d'exemple d'un panneau d'annonciateurs pour fils simples (voir fig, 3), les pièces c^ et c, se trouvent placées entre l'annonciateur de fin de conversation A et le contact de repos de la clé d'écoute T, affectés à l'abonné appelant. Ce ressort de contact c^ se trouve relié avec une pile B, ayant un pôle à la terre, laquelle doit actionner le compteur central du poste d'opérateur en cause , ainsi que les compteurs de conversations installés dans les postes d'abonnés. Lorsque deux abonnés ont été reliés ensemble au moyen des fiches S 5 du conducteur , les compteurs se trouvent actionnés par le fait que la came n applique le ressort de contact c^ contre c,; le courant de la pile B, se rend alors d'un côté à la terre, et de l'autre côté il traverse, le compteur principal Z en passant par Cg et c^, les clés T^ et T,, le conducteur , pour se rendre au compteur de l'abonné appelant puis à la terre, tandis que le conducteur de l'abonné demandé demeure isolé pendant ce court laps de temps.

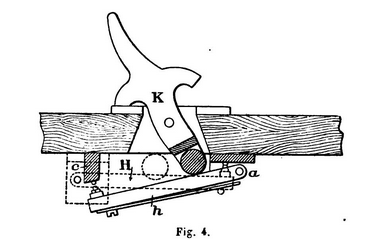

La construction de la clé à levier se trouve représentée à la fig. 4.
Le levier-bascule K, qui doit, sur les panneaux d'annonciateurs en usage en Autriche, assurer, lorsqu'il se trouve dans sa position normale , la communication de l'âme du fil simple des fiches avec la terre, est pourvu d'une deuxième pièce de contact. Cette deuxième pièce est formée du levier h mobile autour de l'axe a et du butoir c dans la position normale indiquée, il interrompt le circuit local de l'électro-aimant correspondant; dans la position de conversation, par contre, il ferme ce circuit et, conséquemment, provoque l'attraction de l'armature A (fig- 1).
Il est maintenant facile de s'expliquer comment fonctionne le compteur au cas d'une conversation.
Supposons que l'unité de conversation soit fixée à 6 minutes. Quand un abonné appelle, l'opérateur de service, après avoir enfoncé sa fiche de droite (la blanche), prend le numéro de l'abonné appelé, puis il insère sa fiche de gauche (la noire) dans le jack de l'abonné demandé et appelle ce dernier. S'il est impossible d'éveiller l'attention de l'abonné demandé ou, pour un motif quelconque, d'établir la communication désirée (par exemple parce que l'essai, sur les commutateurs multiples, démontre que le fil demandé est déjà occupé), l'opérateur avise l'abonné appelant en conséquence et l'appel n'est pas compté. Si au contraire l'abonné appelé répond à l'appel et que la conversation puisse avoir lieu, l'opérateur fait tourner le levier bascule correspondant, enlève ainsi la communication à la terre, et établit le contact en E, en sorte que le courant de la pile B s'écoule par l'électroaimant M qui alors attire son armature, et par là le comptage d'une unité se trouve obtenu chez l'abonné appelant.

Si la communication persiste encore après 6 minutes, on obtient le comptage d'une nouvelle unité; car les deux ressorts de contact c, et c sont pressés de nouveau l'un contre l'autre pendant un instant par la came revenue dans sa position normale ; par suite de cette manœuvre , un courant de courte durée se trouve envoyé au travers du compteur central et du compteur individuel; pendant ce temps, l'autre conducteur demeure isolé un court instant, et la deuxième unité de conversation est enregistrée sur le compteur de l'abonné appelant, etc.
De cette manière, les unités de conversation se trouvent comptées automatiquement, sans intervention de l'opérateur jusqu'à ce que le signal de fin de conversation soit donné par les abonnés et que la communication se trouve interrompue dans le bureau central.
Quand la communication est interrompue, le retour du levier-bascule dans sa position normale entraîne le désembrayage du disque x. De temps à autre, tous les trois mois ou six mois, on relève les chiffres marqués par les compteurs et on détermine, d'après ces chiffres, la somme à payer par l'abonné à titre de droit d'exploitation.
Le même dispositif de contacts peut s'installer sans difficulté sur tous les commutateurs dicordes; mais naturellement, dans chaque cas, la construction des pièces détachées et leur insertion doivent avoir lieu en conformité avec réorganisation particulière et le schéma
des communications du commutateur en cause.
Avec les commutateurs monocordes, ce n'est pas un dispositif de contacts pour chaque fil d'abonné, mais bien seulement dix ou vingt de ces dispositifs par poste d'opérateur que l'on doit installer sur l'arbre; puis, au moyen de commutateurs spéciaux, lorsqu'on établit une communication, on introduit un de ces dispositifs alors inoccupé sur le conducteur de l'abonné appelant, et cela pour la durée de la conversation.
Sur les panneaux d'annonciateurs du système dicorde, on atteint facilement le but en vue en doublant le dispositif de contacts qui est composé des pièces et en disposant les ressorts c à
côté l'un de l'autre de manière qu'ils soient tous les deux simultanément séparés des pièces de contact c, par la came n faite suffisamment large à cet effet, et qu'ils soient amenés en contact avec les ressorts c, qui se trouvent également placés à côté l'un de l'autre.
Les deux ressorts c, et les. deux pièces de contact correspondantes c, s'intercalent sur le cordon double de la paire de fiches; un ressort c, est relié avec la pile mise à la terre et l'autre ressort de même nom est mis en communication directe avec la terre. En faisant tourner le levier-bascule comme précédemment, on ferme le circuit local et, par suite, on embraye sur l'arbre le disque de contact.
La came latérale w réunit les ressorts c, et les ressorts Cj.
Par suite, le courant compteur va de la pile dont un pôle est mis à la terre à l'un des ressorts c et au ressort correspondant c, il pénètre sur le conducteur de l'abonné appelant, dans l'appareil compteur de ce dernier, il passe sur le conducteur de retour et se rend à la terre en traversant le deuxième couple de ressorts c, et c^.
D'autre part, en utilisant la terre pour le courant de comptage même sur les conducteurs dicordes, il devient possible d'employer une pile commune dans chaque bureau central.
L'application de notre système aux commutateurs multiples n'entraîne aucune complication; car, quelle que soit la construction du commutateur, toujours une
paire de fiches est reliée par un cordon souple contenant le conducteur dans lequel les contacts c^, c, et c, peuvent être insérés; en outre, d'ailleurs, le dispositif de contacts peut être installé en demeurant complètement séparé du panneau d'annonciateurs.
Sur les grands réseaux qui comptent plusieurs bureaux centraux et dans lesquels, pour l'établissement de certaines communications , le concours de deux opérateurs ou d'un plus grand nombre est nécessaire, il importe d'adjoindre, à chaque panneau, qui contient des jacks de conducteurs d'intercommunication entre les bureaux, un nombre de connecteurs sans dispositif de contacts, correspondant au nombre de ces conducteurs.
Ce chiffre doit être indiqué nettement, faute de quoi une seule et même unité de conversation pourrait se compter deux ou trois fois.
Sur les grands réseaux, l'opérateur, appelé par l'abonné, aurait à employer un fil souple avec fiche pourvu d'un dispositif de contact, à introduire la fiche blanche dans le jack de l'abonné appelant et la fiche noire dans le fil d'intercommunication allant au bureau central intéressé, mais cela tout en différant l'emploi du levier bascule jusqu'à l'arrivée de l'avis de l'autre bureau central que la communication désirée est établie.
Quant à l'opérateur du second bureau central, il doit effectuer la mise en communication avec les fiches spécialement réservées pour ne pas donner de contact. Si alors on fait tourner les leviers-bascules dans les deux bureaux centraux, le comptage d'une unité aura lieu chez l'abonné appelant. On évitera complètement les erreurs dans le choix des vraies paires de fiches, si les fils d'intercommunication entre les bureaux centraux se trouvent amenés à chaque panneau comme les fils d'abonnés et si les jacks locaux de ces fils, dans chaque bureau, sont attribués exclusivement à un agent, de sorte que les divers agents n'aient à manipuler qu'une seule espèce de fils souples avec fiches.
Dans les bureaux centraux importants, il sera préférable de réunir les dispositifs de contact dans un seul endroit, de les relier par des câbles aux commutateurs , d'accoupler tous les arbres entre eux, ainsi qu'avec l'arbre principal, et d'actionner ce dernier par un petit moteur tournant à un nombre déterminé de tours.
A un poste d'opérateur, on ne peut lancer simultanément deux émissions du courant de comptage, car l'opérateur ne peut jamais, juste au même moment,
établir deux communications.

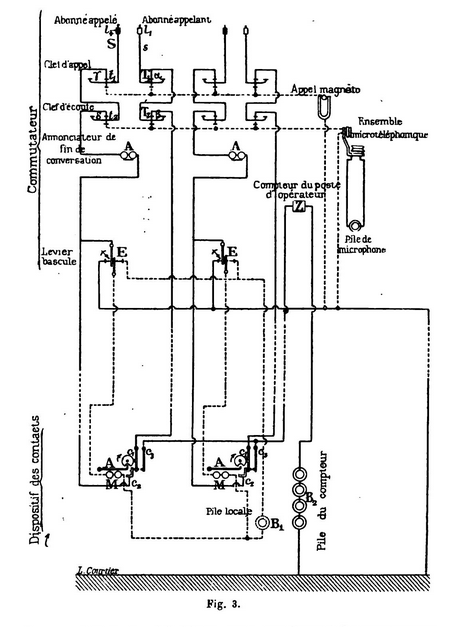

Par suite, si un compteur totalisateur spécial (Z dans la fig. 3) est intercalé sur le fil de mise en communication entre la pile de compteur commune pour tout le bureau central et les ressorts de contact d'un poste, ce compteur principal enregistrera toutes les conversations qui seront transmises de ce poste dans un certain laps de temps, résultat précieux pour les opérations statistiques et pour le contrôle.
Comme, dans un bureau central, il ne peut se faire qu'autant d'émissions dé courant simultanées qu'il y a de postes, la force à donner à la pile de compteur se
déterminera d'après les principes que l'on applique pour les piles télégraphiques communes.
Quant aux frais occasionnés par le dispositif de contacts etpar abonné. même sur les petits réseaux, ne sont pas très élevés.
Sur un grand réseau, les mêmes frais seront relativement moindres et ils seront d'autant moindres que le bureau central aura plus d'importance.
Ainsi que la description ci-dessus permet de le constater, le mécanisme du dispositif de contacts proposé est assez simple pour donner le résultat que l'on
en attend, c'est-à-dire pour pouvoir fonctionner exactement durant des années, sans exiger la moindre réparation, à condition toutefois que la construction
soit parfaite. Notre dispositif présente, en outre, cet avantage qu'il peut s'adapter à des réseaux déjà existants sans entraîner le moindre arrêt dans le service, attendu qu'il suffit simplement de modifier quelques communications de fils et de changer les leviers à bascule, ce qui peut se faire de nuit et sans interrompre le travail.

Installation à effectuer dans le bureau central pour compter simplement les unités de conversation sans avoir égard à leur durée.
Si l'on veut renoncer aux avantages, énumérés au début, d'une taxation différente pour les conversations courtes et longues, le système de contacts dans le bureau central n'a plus de raison d'être. Dans ce dernier cas, il suffit, en effectuant la dernière manœuvre destinée à l'établissement d'une communication, de lancer un courant sur le fil de l'abonné appelant, ce par quoi l'appareil enregistreur de ce dernier se trouvera actionné.
On arrive à cette fin de différentes manières également avec les différentes espèces de commutateurs. S'il s'agit des panneaux d'annonciateurs généralement employés en Autriche, on tourne le levier-bascule (commutateur à levier) déjà mentionné plusieurs fois, aussitôt que les deux abonnés
attendent leurs appels réciproques ; il faut donc donner à ce levier une forme telle que, pendant qu'il passe de sa position normale à la position de conversation, pendant un instant, le fil de l'abonné appelé se trouvé isolé et que celui de l'abonné appelant soit en communication avec la pile du compteur. Un commutateur de ce genre, devant se mouvoir dans une seule direction, aurait en conséquence, pour les conducteurs bifilaires par exemple, à prendre les positions suivantes durant une révolution complète :
a) Position normale. — Les deux conducteurs bifilaires à la terre;
b) Après une rotation de 90°. — Les deux fils du circuit de l'abonné appelé sont isolés, tandis qu'un fil du circuit de l'abonné appelant est relié à la pile du compteur et que le second fil communique avec la terre.;
c) Après une rotation de 180°(position de conversation), — Les deux circuits sont directement reliés ensemble sans participation de la terre. Si le mouvement rotatoire de ce commutateur a lieu autour d'un axe vertical, un mouvement par trop rapide devient alors impossible, en sorte qu'on a la certitude d'obtenir un contact compteur d'une durée suffisante. Suivant les apparences, cette sorte de compteur offre une simplification sensible des dispositifs nécessaires, dans le bureau central, pour obtenir le même résultat. Mais si Ton songe que même les frais résultant du dispositif de contacts décrit sous A reviendront à un chiffre très minime par abonné, que ce dernier n'exigera que fort peu d'entretien et que d'ailleurs les travaux d'adaptation nécessaires sur les commutateurs déjà en service seront à peu près les mêmes, on reconnaîtra que la première forme, c'est à-dire celle qui enregistre la durée des conversations, mérite la préférence, étant donné qu'elle donne la possibilité d'astreindre le public à une observation
rigoureuse des règles de service.
APPAREILS ENREGISTREURS.
Pour l'enregistrement des courants compteurs, on peut employer utilement tout compteur électrique susceptible de réglage et qui se met en mouvement assez lentement pour obéir à des courants intenses et continus, mais non aux courants alternatifs des appels magnéto. La différence de notre système avec tous les autres compteurs de conversations ou enregistreurs chronométriques, consiste en ce que la partie la plus importante du dispositif enregistreur se trouve dans le bureau central tandis qu'il suffit de pourvoir les nombreux postes d'abonnés de compteurs simples
et à bon marché — circonstance qui faciliterait dans une large mesure, au point de vue du prix de revient, l'application du dit système. Comme type de compteur simple, à bon marché et de fonctionement sûr, on peut citer l'appareil construit par la maison 0. Schâffler de Vienne. Il peut enregistrer jusqu'à 10.000 conversations.
On obtiendra un appareil enregistreur encore moins volumineux en appliquant le principe adopté dans l'horloge électrique d'Arzberger , principe au sujet duquel nous n'avons pas à entrer ici dans des détails. Le compteur peut être intercalé dans le conducteur aussi bien au bureau central que dans le poste de l'abonné et, pour prévenir complètement tout affaiblissement de l'effet acoustique, il est possible d'installer son électro-aimant en pont, au moyen d'un condensateur à fil placé en dérivation. Si l'on dispose les compteurs dans le bureau central, on a l'avantage de ne pas se trouver dans la nécessité de modifier les appareils d'abonnés déjà en service qui appartiennent aux types les plus divers. Avec une pareille innovation il serait tout indiqué d'installer dans un local spécial, accessible au public, les enregistreurs pourvus du numéro de chaque abonné et
disposés sur les fils d'abonnés entre le paratonnerre et le panneau d'annonciateurs — de manière que chaque abonné eût en tout temps la possibilité de constater les indications fournies par son compteur.
En outre, il faudrait adopter un dispositif permettant, en cas d'orage, de mettre hors circuit tous les compteurs ou, en d'autres termes, de mettre à la terre en avant des compteurs tous les fils d'abonnés, ainsi que la chose est déjà possible avec la plupart des paratonnerres présentement en usage. Quant à insérer sans plus le compteur sur les appareils de l'abonné entre le paratonnerre et le commutateur à crochet, la chose est impraticable pour plusieurs motifs. Dans ce cas, il peut arriver que le compteur ne fonctionne pas par suite d'un accident ou d'une manœuvre volontaire, ou encore que le compteur
soit mis en mouvement bous l'action d'un coup de foudre ou de courants qui pénètrent sur la ligne lors d'un essai ou d'un contact de fils. Pour rendre ces éventualités impossibles, il faut insérer le compteur derrière l'appareil sur le conducteur qui va à la terre ou sur le fil de retour. En outre, il faut compléter le commutateur automatique conformément aux indications données par les schéma des fig. 5 et 6 (ces schémas ont été établis en prenant comme point de départ les types de téléphone utilisés en Autriche),

de manière que le compteur ne se trouve intercalé sur le circuit que pour la durée de la conversation, c'est-à-dire à partir du moment où le téléphone se trouve détaché, jusqu'au moment du signal de fin de conversation et soit mis en court circuit pendant le reste du temps.

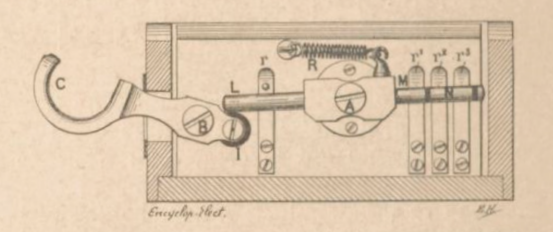

Cette installation (fig. 5) consiste en principe en un levier de détente L à trois branches, mobile autour de la goupille (Zapfen) a, lequel, dans la position normale, s'applique contre le levier à ressort de rappel J mobile autour de g; ce dernier levier est isolé de la ligne. Alors le bras W du levier de détente L presse le ressort et établit un contact entre L et la borne K — ce par quoi le compteur Z (fig. 6) arrive à former un court circuit, si bien que, quand le téléphone se trouve suspendu, ce compteur ne peut être actionné. Lorsqu'on enlève le téléphone, le levier J du commutateur à crochet s'éloigne du butoir c relié à la sonnerie et à l'appel magnéto, et il s'applique contre le buttoir d qui conduit au téléphone T. Le ressort y fait alors tourner le levier de détente; par suite le contact entre ce levier et le ressort est interrompu et le court circuit du compteur est supprimé. L'abonné peut, même dans cette position, faire à loisir usage de son appareil; il peut appeler, recevoir des appels ou parler; seulement, il lui est impossible d'arrêter le fonctionnement normal du compteur, tant qu'il ne donne pas, au moyen de son appel magnéto, le signal de clôture. Si, après avoir accroché le téléphone, l'abonné tourne la manivelle de son appel magnéto, il fait en même temps tourner l'exentrique G qui est accouplé par un engrenage avec l'appel magnéto et qui agit sur la branche Wg du levier de détente en relevant ce dernier, de manière qu'il reprend sa position primitive derrière le levier automatique J; par suite, le contact entre le levier de détente et le ressort est rétabli et le compteur se trouve de nouveau
mis en court circuit. L'excentrique G est agencé de manière que l'action de son point le plus élevé coïncide avec le changement de pôle de l'armature de l'appel magnéto ; il s'ensuit que l'excentrique ne peutprendre uoe position de repos directement au-dessous de l'extrémité du levier de détente. Dans le schéma ci-joint des fils du poste d'abonné {fig. 6), A indique le levier de contact pour la pile du microphone , M le microphone, Q la bobine d'induction , Z le compteur (à ce dernier , comme nous l'avons déjà dit , pour éliminer l'influence de ses bobines sur la transmission

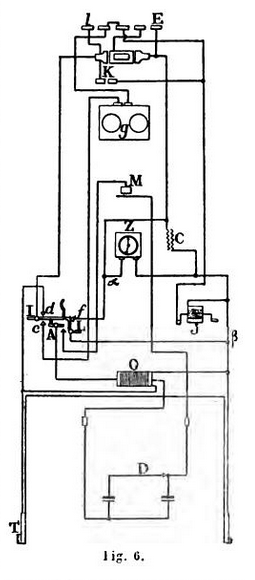

des sons , on peut adjoindre, disposés en parallèles, un petit condensateur à fil (C) et E la borne de terre ou la borne du fli de retour. Dans la position normale telle qu'elle est indiquée, le compteur Z se trouve en court circuit par a, L. Si l'on enlève le transmetteur téléphonique, le contact
entre L et est interrompu avec le téléphone décroché, le courant compteur part de c et traverse IrfQ; quand le téléphone est de nouveau accroché , le courant compteur part de c et traverse Icgi pour passer au travers du compteur et se rendre eu à la terre ou sur le fil de retour. Si l'on enferme toutes les bornes d'entrée, de même que le compteur , dans de petites boites qui sont ensuite plombées , il devient impossible d'empêcher, par quelque artifice, le fonctionnement du compteur. Même la mise hors circuit de l'ensemble des appareils microtéléphoniques obtenu en enfonçant la fiche de mise à la terre en cas d'orage (K fig, 6) n'empêche pas le fonctionnement du compteur, tant que l'abonné ne met pas aussi en court circuit le compteur, en faisant tourner l'appel magnéto. Sans parler de la sécurité que l'on peut ainsi obtenir dans le pointage des conversations, ce dispositif complémentaire qui n'entraîne que des frais insignifiants, peut être adapté aux appareils neufs, étant donné qu'il fonctionne automatiquement , et aura en outre cet avantage que les intéressés, dans leur propre intérêt, donneront plus d'attention aux signaux de fin de conversation.
En imaginant le système de compteur ci -dessus décrit, on a eu pour principal objectif dobtenir un comptage absolument certain et effectué avec le contrôle de l'abonné des conversations effectives et de rendre par suite possible une tarification absolument juste de la taxe d'exploitation. Avec le système ci-dessus, on n'a pas à craindre de complication dans le service ; car les opérations à effectuer, pour établir les communications, restent les mêmes et, d'autre part , l'opération de comptage s'effectue sans la coopération de l'opérateur. Même dans les relations interurbaines ou quand il s'agit de l'acheminement de télégrammes par téléphone, il ne peut se produire d'erreur dans le comptage, si l'opérateur n'oublie pas que, avec le dispositif indiqué, pour les appels venant du dehors, il doit toujours utiliser la fiche de droite et, pour les appels venant du bureau, la fiche de gauche.
Sur l'ordre du Ministère Royal Impérial du Commerce, le système de compteurs que nous venons d'exposer se trouve appliqué actuellement au réseau téléphonique de Stockerau, près de Vienne, où on enregistre les conversations comme nombre et comme durée.
Le système en question fonctionne dans la ville précitée depuis le 18 décembre 1894 et y donne toute satisfaction.
