"An Experimental Electronically Controlled" Par W. A. MALTHANER ET H. EARLE VAUGHAN
(Journal technique de la Bell Labs, Manuscrit reçu le 15 février 1952)
Conception du système de commutation automatique à commande électronique, ECASS

Un système de commutation téléphonique automatique, construit comme une expérience de laboratoire, est décrit dans lequel des techniques électroniques, des relais à grande vitesse et un téléphone d'abonné avec un mécanisme de numérotation préréglé ont été employés. Une opération à la fois au sein du bureau a été rendue possible grâce à ces outils rapides ; c'est-à-dire qu'un seul circuit de commande était prévu pour chaque fonction. Ce système expérimental, bien que non commercialement économique, a montré qu'une réduction avantageuse du nombre de circuits de commande et de connecteur est rendue possible par cette méthode de fonctionnement.

INTRODUCTION
Cet article décrit une expérience de laboratoire dans les systèmes de commutation téléphonique automatique.
L'enquête a été menée au niveau de la recherche pour recueillir des informations précieuses et des techniques de circuit à partir d'un essai en laboratoire et non pour développer un système économiquement compétitif avec les systèmes existants puisque le domaine d'investigation est toujours plus large et les résultats de caractère plus général lorsque le travail n'est pas entravé par les contraintes économiques. En effet, les résultats ne sont pas économiquement compétitifs.
Les buts de l'enquête étaient de déterminer quels avantages peuvent être tirés d'un fonctionnement plus rapide, en grande partie grâce à l'utilisation de techniques électroniques, et d'introduire et de tester certaines philosophies jusque-là inexplorées en matière de commutation et de signalisation.
Certains des outils de base utilisés étaient des relais à lames sèches, des relais à mercure, des tubes à gaz à cathode froide multi-éléments, des diodes à gaz à cathode froide et des tubes électroniques thermioniques. Un poste téléphonique d'abonné expérimental, incorporant un mécanisme de numérotation préréglé avec des circuits pour générer des signaux de numérotation d'une nouvelle forme, ainsi que des récepteurs de signaux appropriés pour le central téléphonique a été conçu ainsi qu'un nouveau type de réseau de commutation avec ses circuits de commande.
L'un des objectifs fondamentaux de l'expérience était le fonctionnement un à la fois au sein du bureau central .

CONTEXTE ET OBJECTIFS
Dans de nombreuses conceptions récentes de centraux téléphoniques à cadran, en particulier ceux utilisés dans les grandes zones urbaines, le cadran de l'abonné ne contrôle pas directement le réglage des commutateurs menant à la destination souhaitée comme c'était le cas dans les premiers systèmes de numérotation. Au lieu de cela, les informations sont d'abord reçues par un circuit de registre qui est sélectionné parmi un groupe de tels circuits de registre et est connecté à la ligne de l'abonné appelant lors de l'émission d'un appel. Le registre coopère avec d'autres circuits complexes pour déterminer l'emplacement des circuits inactifs vers le bureau de l'abonné appelé et les itinéraires possibles à travers le réseau de commutation vers ces circuits, et pour contrôler la sélection et l'utilisation d'un tel chemin vers ce bureau appelé. Dans le central appelé, un autre circuit d'enregistrement, souvent d'un type différent de celui vers lequel l'abonné s'est initialement composé, est sélectionné parmi un groupe de tels circuits et le numéro d'appel de l'abonné appelé lui est transmis par le circuit émetteur-enregistreur dans le bureau d'appel.
Dans le central d'arrivée, la procédure de localisation et de test de la ligne appelée et de commutation des trajets vers celle-ci, et d'établissement d'une connexion sur l'un de ces trajets est accomplie grâce à l'utilisation de circuits de commande supplémentaires. Ces différents circuits qui sont utilisés dans l'établissement d'un chemin de conversation sont appelés circuits de commande communs.
Chaque type de circuit de commande commun est prévu en nombre suffisant pour gérer le trafic attendu. Le nombre requis est, bien sûr, lié à la vitesse de fonctionnement puisque plus le temps de maintien d'un circuit est court, c'est-à-dire le temps qu'un circuit prend pour remplir ses fonctions pour un appel, plus un tel circuit peut effectuer d'appels dans un temps donné. Le temps de maintien d'un circuit de commande dépend à son tour de la vitesse de fonctionnement de l'équipement commandé. De plus, les circuits de commande d'un même type, si plus d'un type donné est requis, auront ajouté à leur temps de fonctionnement normal pendant les périodes de trafic intense un intervalle de temps de retard puisqu'ils ne doivent pas interférer les actions de l'autre dans l'équipement commandé. Les circuits de commande courants, tels que les registres d'impulsions de numérotation, qui reçoivent des informations directement des abonnés, doivent être conçus sur la base d'un temps de maintien moyen qui tient compte des temps de réaction variables, des hésitations, des utilisations partielles et d'autres idiosyncrasies personnelles des abonnés.
Les conceptions actuelles de centraux automatiques nécessitent un certain nombre de chaque type de circuit de commande et de circuits auxiliaires pour sélectionner et connecter les circuits de commande selon les besoins du fonctionnement du système. Ces circuits de commande et connecteurs occupent une fraction considérable de l'espace et du coût d'un tel bureau.

Dr T. C. Fry, à l'époque où il était directeur de la recherche sur la commutation aux Bell Telephone Laboratories, a suggéré qu'un programme soit lancé pour explorer les possibilités d'un nouveau système qui ne nécessiterait qu'un seul circuit de commande de chaque type.
Cela nécessiterait que chaque groupe de fonctions assignées à un circuit de commande commun soit exécuté sur la base d'un appel à la fois. Cela pourrait être accompli dans une nouvelle approche de la conception de systèmes utilisant les développements récents des composants à grande vitesse. Une vitesse élevée dans les unités de commande communes seules ne serait pas suffisante.
Il serait également nécessaire d'avoir des commutateurs rapides puisque le temps de fonctionnement d'un réseau de commutation fait partie du temps de maintien du circuit de commande qui exploite le réseau. De même, étant donné que le temps de signalisation fait partie du temps de maintien du circuit de commande qui reçoit et enregistre les signaux, une certaine forme de signalisation à grande vitesse serait également nécessaire.
En outre, les abonnés ne doivent pas avoir de contrôle direct sur le temps de maintien d'une quelconque unité de contrôle commune. On espérait qu'une grande réduction du nombre de circuits de commande et de connecteurs communs entraînerait une réduction de la taille et du coût d'un central, même si les circuits de commande individuels étaient un peu plus chers. De plus, une vitesse permettant un fonctionnement un par un se traduirait automatiquement par un service plus rapide pour l'abonné.
L'examen des divers facteurs d'un fonctionnement un à la fois a été entrepris par les membres du département de recherche sur les commutations et les composants possibles du système ont évolué.
Des éléments primaires de vitesse intrinsèquement élevée, tels que des tubes à gaz à cathode froide, des tubes électroniques thermioniques, des relais à lames sèches et des relais à mercure, ont été immédiatement adoptés pour le système. Un réseau de commutateurs à grande vitesse avec ses circuits de commande à grande vitesse a été conçu.
Un dispositif de numérotation préréglé dans le poste téléphonique de l'abonné avec transmission de signaux de numérotation à grande vitesse au central sous le contrôle de l'équipement commun du bureau a été sélectionné comme moyen d'éliminer l'influence directe des abonnés sur le temps de maintien du circuit de contrôle.
Un code de signaux à grande vitesse, adapté à la transmission sur tous les types d'installations téléphoniques locales existantes, avec des moyens de présélection et de génération contrôlée de numéros de téléphone a été conçu dans le sous-ensemble.
Un tel sous-ensemble est nécessairement complexe puisqu'il devient une forme de registre à commande manuelle avec tous les chiffres d'un numéro mémorisés avant transmission au central.
Des circuits pour contrôler la génération de signaux de sous-ensemble à partir du central et des circuits récepteurs pour décoder et enregistrer les signaux ont été construits.

Ces pièces ont ensuite été combinées dans la conception du système de commutation automatique à commande électronique, ECASS. Une version de laboratoire squelettisée a été construite et testée pour étudier la possibilité de combiner les éléments de circuit et les techniques, et pour prouver l'opérabilité d'un tel système. Le fonctionnement du système est décrit dans cet article après une discussion plus détaillée des composants mentionnés ci-dessus.
d'un tel système. Le fonctionnement du système est décrit dans cet article après une discussion plus détaillée des composants mentionnés ci-dessus.

COMPOSANTS

Les tubes à cathode froide, généralement de type diode ou triode, ont trouvé une large application dans le passé, mais les tubes à gaz utilisés dans le système ECASS ont été développés pour avoir des caractéristiques spéciales pour une utilisation en commutation.
Les trois types de tubes à gaz à cathode froide utilisés étaient : une diode, une pentode à grille écran et une octode polyvalente.
La figure 1 montre une photographie de chaque type et la figure 2 donne un dessin schématique des éléments internes.
Ces tubes ont été développés par W. A. Depp et R. L. Vance. La diode est utilisée à de nombreux points du réseau de commutation, la pentode à grille d'écran dans les processus de sélection de chemin dans le réseau de commutation et l'octode à des fins diverses dans la ligne, le tronc, le groupe de numéros et d'autres circuits.
Fig 1 Fig2

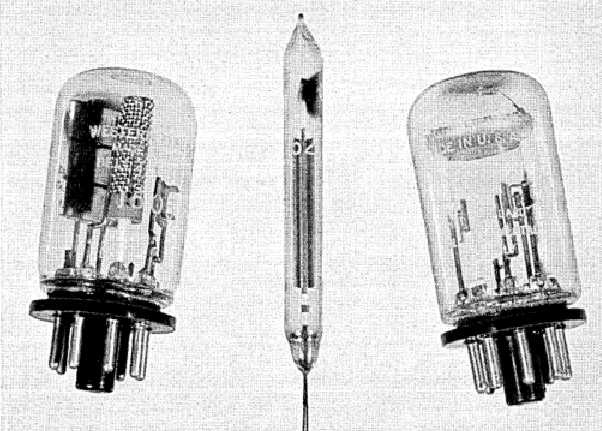

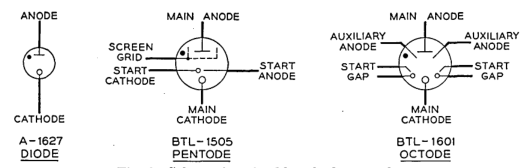

Fig. 1 -tubes à gaz à cathode froide -pentode, diode et octode. Fig. 2-Schémas des tubes à gaz à cathode froide.
Fig. 3-Interrupteur à lames sèches scellé dans du verre.

L'interrupteur à lames sèches, qui est utilisé comme élément de contact dans de nombreux relais rapides ainsi que dans le chemin de communication métallique à travers le bureau, est illustré à la Fig. 3.
Cet interrupteur se compose de deux tiges en permalloy scellées aux extrémités opposées d'un petit tube de verre rempli d'un gaz inerte. Les extrémités qui se chevauchent des tiges ont normalement un espace entre elles et l'application d'un champ magnétique coaxial avec les anches les amènera à se rapprocher et à fermer un chemin métallique d'une tige ou d'une anche à l'autre par placage de rhodium au contact prend fin. L'interrupteur à lames sèches a un temps de fonctionnement et de libération extrêmement court, et en raison de la construction scellée au gaz et ajustée en permanence, il fournit un contact sans saleté très fiable pour les applications à faible courant.
L'interrupteur à lames sèches et les relais qui l'utilisent ont été développés par W. B. Ellwood.

Les relais de contact au mercure, également de construction scellée et ajustée en permanence, sont utilisés lorsqu'un fonctionnement rapide à des courants plus élevés est requis.

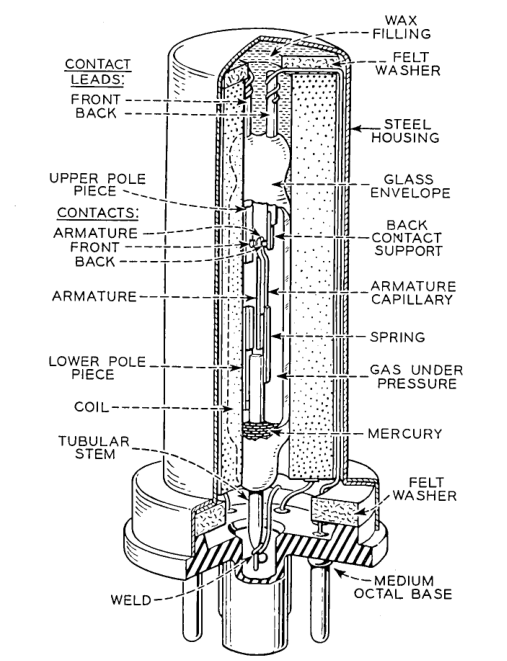

Un dessin en coupe d'un relais de contact au mercure est illustré à la Fig. 4. Ces relais ont été développés par J. T. L. Brown et C. E. Pollard. Les relais Reed secs et les relais à mercure sont décrits dans Electrical Engineering, Vol. 66, pp. 1104-1109, novembre 1947, et dans Bell System Monograph.
Fig. 4-Relais de contact mercure.

LE TÉLÉPHONE PRÉRÉGLÉ DE L'ABONNÉ

Afin d'éliminer le contrôle direct de tout équipement commun par l'abonné et de réduire ainsi le temps de maintien des circuits de réception d'informations composées et des circuits de connexion d'abonné associés, le poste téléphonique préréglé expérimental illustré à la Fig. 5 a été conçu pour ce système par K. S. Dunlap, H. E. Hill et D. B. Parkinson. Huit molettes de sélecteur sont regroupées sur un arbre commun avec seulement leurs bords visibles sur l'avant du boîtier du téléphone. Chaque molette est pourvue de dix indentations le long de sa périphérie exposée. Chaque renfoncement est désigné par un numéro gravé ou un groupe de lettres conformes au système de numérotation de l'annuaire téléphonique et chaque renfoncement est d'une configuration appropriée pour permettre au doigt d'un abonné d'engager et de déplacer la molette dans l'une ou l'autre direction vers l'une des dix positions crantées. Toutes les roues peuvent être ramenées simultanément à leur position "zéro" normale en appuyant sur le bouton de déverrouillage situé dans le coin avant droit du boîtier. Pour passer un appel, l'abonné positionne chacune des roues de sorte que le numéro souhaité puisse être lu sur les roues sur la ligne d'indentations immédiatement au-dessus du bord inférieur du cadre de fermeture. Les trois premières roues sont réglées sur le code du bureau appelé et les cinq suivantes sur le numéro d'annuaire de la ligne appelée, la dernière étant utilisée pour la lettre du correspondant, si nécessaire. Un numéro est préréglé de cette manière avant que le combiné ne soit retiré de son support à l'arrière du boîtier. Avec cette méthode de fonctionnement, le numéro peut être transmis rapidement et complètement au central lorsque son circuit de réception a été connecté à la ligne.


Fig. 5-Téléphone à composition par impulsions préréglé.

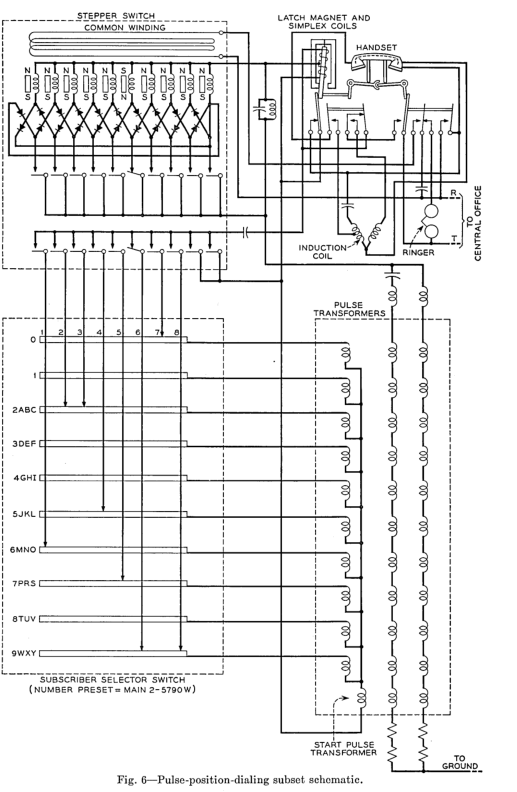

Comme le montre la Fig. 6, qui est un schéma du mécanisme et du circuit de cet appareil téléphonique, le combiné lorsqu'il repose dans son berceau de support enfonce les broches du crochet de commutation et amène deux manivelles à actionner deux ensembles d'ensembles de contact de crochet de commutation. L'un de ces ensembles de contacts est commandé uniquement par la position du combiné tandis que les autres contacts sont commandés conjointement par le combiné et par un dispositif de verrouillage magnétique. Ce dispositif de verrouillage magnétique se compose d'une culasse à aimant permanent qui maintient les contacts dans la position indiquée après le retrait du combiné de son socle jusqu'à ce qu'un courant continu de polarité correcte puisse circuler dans les enroulements d'un aimant de verrouillage.
Ces deux ensembles de contacts de commutateur commandent conjointement la connexion de l'une quelconque des trois subdivisions de l'appareil dans l'ensemble téléphonique à la ligne vers le central téléphonique. Si le combiné est retiré de son socle pour émettre un appel, l'ensemble libre de contacts de décrochage se libère pour terminer un circuit à travers l'ensemble verrouillé de contacts vers l'équipement de signalisation de la station. Dans cette condition de signalisation, l'équipement de transmission vocale reste déconnecté du circuit ; ainsi, les interférences et les pertes de transmission causées par les équipements de transmission vocale sont évitées pendant la signalisation. À la fin de la signalisation, un courant continu est fourni par le central téléphonique pour déclencher les contacts verrouillés du crochet de l'interrupteur.
Avec les deux ensembles de contacts de crochet maintenant libérés, l'agencement habituel de l'émetteur, du récepteur et de la bobine d'induction pour la transmission des courants vocaux est connecté à la ligne téléphonique et tout l'équipement de signalisation de la station, y compris les enroulements de déclenchement de l'aimant de verrouillage, est déconnecté du circuit. Les interférences et les pertes de transmission causées par les équipements de signalisation sont ainsi évitées pendant la conversation. Lorsque le combiné repose sur son socle entre des appels avec les deux ensembles de contacts de décrochage activés, la sonnerie habituelle et le condensateur de sonnerie sont connectés sur la ligne pour répondre aux appels entrants.
Lors du retrait du combiné en réponse à un tel appel entrant, le courant continu est fourni par le central téléphonique pour déclencher les contacts verrouillés du crochet de l'interrupteur et ainsi le poste est placé immédiatement dans la condition de conversation.

SIGNAUX DE COMPOSITION DE POSITION D'IMPULSIONS

Avant de décrire plus en détail le fonctionnement de ce poste téléphonique, il sera nécessaire d'expliquer brièvement les signaux de numérotation générés par celui-ci et utilisés dans le système.
A partir du poste téléphonique de l'abonné, huit chiffres sont transmis pour un numéro d'annuaire local complet et la transmission est répétée autant de fois que nécessaire pour le fonctionnement de l'équipement du central téléphonique. Afin d'indiquer le point de départ de la transmission d'un numéro appelé complet, un intervalle de temps d'une durée de deux chiffres pendant lequel aucun signal n'est transmis est prévu au début de chaque transmission. Chaque intervalle de chiffres est de 0,01 seconde ; par conséquent, un intervalle de temps de 0,1 seconde est requis pour la période sans signal ou vide et le nombre à huit chiffres.

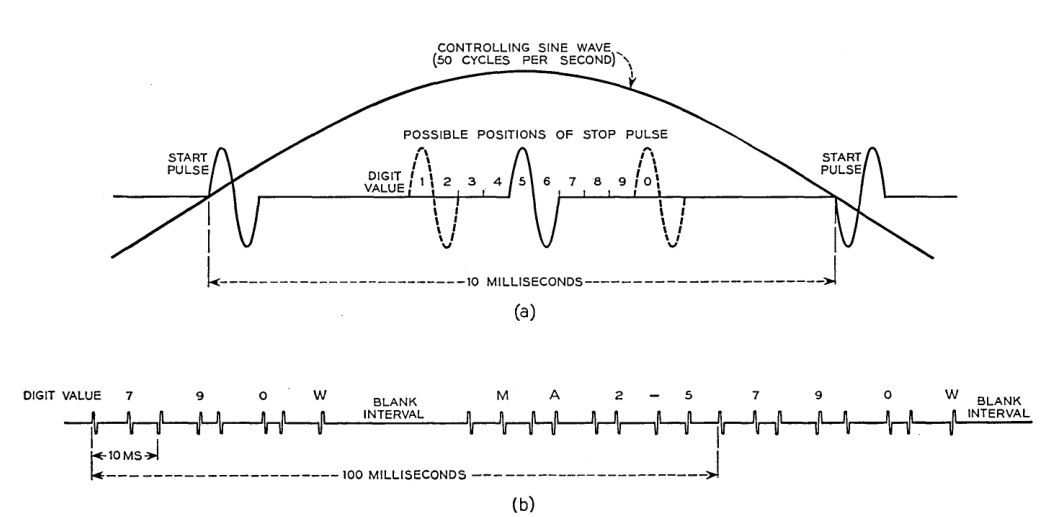

Ces signaux, comme le montrent les diagrammes forme-temps d'onde de la Fig. 7, consistent en deux impulsions par chiffre : une impulsion de démarrage d'une durée de 1 milliseconde et une impulsion d'arrêt d'une durée de 1 milliseconde, chaque impulsion représentant environ un seul cycle d'un cycle de 1 000 - cycle par seconde d'onde sinusoïdale. L'intervalle de temps entre une impulsion de démarrage et son impulsion d'arrêt suivante est la mesure de la valeur numérique associée. Les impulsions de démarrage sont générées à des intervalles de 0,01 seconde ou 10 millisecondes, et une impulsion d'arrêt est générée pendant un certain temps pendant l'intervalle de 3,2 à 6,8 millisecondes après chaque impulsion de démarrage.
Afin de fournir des marges suffisantes pour permettre une signalisation fiable sur une grande variété d'installations de transmission, 3,2 millisecondes sont autorisées pour la décroissance de chaque impulsion et les impulsions elles-mêmes occupent une section du spectre de fréquence vocale transmis par pratiquement toutes les installations de communication. Les instants de démarrage possibles des impulsions d'arrêt représentant des chiffres de grandeurs successives diffèrent de 0,4 milliseconde. Ainsi, le chiffre 1 est représenté par une impulsion de démarrage suivie d'une impulsion d'arrêt 3,2 millisecondes plus tard ; le chiffre 2 est représenté par une impulsion de démarrage suivie d'une impulsion d'arrêt 3,6 millisecondes plus tard ; et ainsi de suite. On observera que l'impulsion d'arrêt pour le chiffre 0 est de 6,8 millisecondes après son impulsion de démarrage et de 3,2 millisecondes avant la prochaine impulsion de démarrage suivante. Ainsi, il est prévu un incrément de temps de 3,2 millisecondes pour la décroissance de l'impulsion de démarrage, des incréments de 0,4 millisecondes chacun pour la génération d'une impulsion à l'une quelconque des dix fois nécessaires pour représenter les différents chiffres, et un dernier incrément de 3,2 millisecondes pour permettre à une impulsion d'arrêt de se dégrader si elle se produisait à la fin du neuvième incrément de temps.

Fig. 7-Signaux de numérotation de position d'impulsion

En référence à nouveau à la figure 6, les impulsions de signalisation sont générées par les onze transformateurs d'impulsions représentés. Ces transformateurs de type saturation sont affectés, un pour chacun des chiffres 0 à 9 et un pour l'impulsion de démarrage. L'excitation pour l'appareil de signalisation est un courant d'amplitude constante de 50 cycles de forme d'onde sinusoïdale transmis depuis le central sur un circuit simplex composé des deux fils de ligne vers l'ensemble avec retour à la terre. * Les courants des fils de ligne passent dans l'appareil de signalisation à travers les enroulements de l'aimant de verrouillage. Ces enroulements d'aimant de verrou servent donc également de bobine de simplexage et puisque les forces magnétomotrices d'excitation dans les deux enroulements s'opposent mutuellement, il n'y a pas de réaction sur le verrou lui-même.

* Les espacements d'intervalle de temps des impulsions de signal donnés dans cette section et dans la section suivante sur le récepteur de signal sont basés sur un courant de commande de 50 cycles.
Le système a fonctionné de manière satisfaisante sur 50 cycles. Cependant, dans la plupart des tests de laboratoire, un courant de contrôle de 45 cycles par seconde a été utilisé car une source stable de cette fréquence est facilement dérivée de sources d'alimentation commerciales à 60 cycles.

De la bobine simplex, le courant d'excitation circule à travers un commutateur pas à pas et son déphaseur de dérivation vers un réseau de séparation de phase dans lequel le courant est converti en une source biphasée avec ses deux courants déphasés de 90 degrés. Chacun des transformateurs générateurs d'impulsions possède un seul enroulement secondaire et deux enroulements primaires. Les enroulements primaires des transformateurs sont interconnectés en série et connectés aux deux phases du courant d'excitation de sorte qu'une phase soit appliquée à un enroulement primaire de chaque transformateur et que l'autre phase soit appliquée à l'autre enroulement primaire de chaque transformateur. Les enroulements secondaires sont connectés sur la ligne via le sélecteur préréglé, les contacts du commutateur pas à pas et un condensateur en série. L'enroulement secondaire du transformateur d'impulsions pour l'impulsion de démarrage est dans un conducteur commun à tous les secondaires d'impulsion d'arrêt.
Le noyau magnétique de chaque transformateur d'impulsions est conçu pour être saturé, sauf pour de très petites valeurs d'ampères-tours, et une impulsion de tension est générée dans l'enroulement secondaire de chaque transformateur lorsque le flux passe de la saturation à une polarité à la saturation à l'autre polarité. Le flux généré dans le noyau de chaque transformateur dépend du nombre de spires dans les deux enroulements primaires et du courant circulant dans chaque enroulement. Afin d'assurer que toutes les impulsions soient sensiblement identiques quant à la forme d'onde et à l'amplitude, il est nécessaire que les ampères-tours totaux de miximum sur chaque noyau soient égaux. Afin d'amener chaque transformateur à générer une impulsion à un moment approprié pendant chaque demi-cycle du courant d'excitation, le flux total d'ampères-tours à travers les noyaux du transformateur doit être contrôlé de sorte que le flux dans chaque transformateur soit nul au moment affecté à l'impulsion que ce transformateur sert à générer. Ces conditions déterminent le nombre de spires et la polarité de chaque enroulement lorsque la position angulaire de l'impulsion désirée est fixée par rapport à chaque alternance du courant d'excitation de base.
Puisque le flux magnétique dans chaque transformateur est réduit à zéro deux fois pendant chaque cycle de courant d'excitation, il s'ensuit qu'une combinaison de deux impulsions représentant un chiffre doit se produire pendant chaque demi-cycle du courant d'excitation et que chaque combinaison de deux les impulsions représentant un chiffre sont de polarité opposée aux deux impulsions précédentes.
Le condensateur à travers lequel les enroulements secondaires du transformateur générateur d'impulsions sont connectés à la ligne est proportionné aux impédances de ces enroulements et à l'impédance de la ligne que chaque impulsion d'un demi-cycle générée par un transformateur est appliquée à la ligne. ligne comme un seul cycle complet de courant alternatif d'une durée d'environ 1 milliseconde.
Un commutateur de sélection, qui est le mécanisme interne connecté aux molettes préréglées par l'abonné, sert à interconnecter les enroulements d'impulsions du transformateur avec la ligne via le commutateur pas à pas.
Ainsi, des impulsions représentant l'un quelconque des chiffres de 0 à 9 peuvent être imprimées sur la ligne téléphonique comme n'importe quelle partie souhaitée d'un numéro de téléphone complet conformément au réglage du sélecteur.
Le commutateur pas à pas utilise dix relais de type reed sec scellés dans du verre et chacun des relais a une bobine individuelle entourant deux contacts reed normalement ouverts. Les lames sont polarisées par un aimant permanent d'une force suffisante pour maintenir les contacts des lames fermés mais pas assez pour les fermer jusqu'à ce qu'ils soient assistés par un courant de polarité correcte à travers l'enroulement. Un courant inverse à travers l'enroulement est nécessaire pour libérer les contacts. De plus, un enroulement commun est fourni qui entoure tous les roseaux de telle manière que lorsqu'un courant d'amplitude suffisante est passé à travers l'enroulement, les roseaux d'un retard prédéterminé seront fermés et les roseaux de tous les autres relais sera ouvert. Cette action est produite en inversant l'enroulement individuel et l'aimant de polarisation du relais unique qui doit être actionné par le courant à travers l'enroulement pas à pas commun. Le réglage préliminaire du stepper pour assurer un fonctionnement correct est assuré à chaque émission d'appel par le courant de décharge du condensateur de sonnerie à travers l'enroulement commun du stepper. Le condensateur de sonnerie est chargé à partir du central téléphonique entre les appels.
Une anche dans chacun des relais est utilisée pour connecter les balais successifs du sélecteur de chiffres à la ligne tandis que l'autre anche dans chaque relais en conjonction avec deux redresseurs à diode par enroulement de relais est utilisée pour contrôler le fonctionnement du moteur pas à pas. L'opération pas à pas peut être expliquée en se référant à la figure 6 comme suit : Le pas à pas est représenté avec les lames du sixième pas fermées. Lorsque le courant d'excitation de 50 cycles rend la borne commune aux bobines pas à pas individuelles positive par rapport à la borne commune aux contacts de commande pas à pas, le courant circule à travers le contact reed supérieur du sixième étage, un redresseur à diode et l'enroulement de le relais de la septième étape provoquant la fermeture de ses lames. Avec le septième ensemble de lames fermées, le courant circule à travers un redresseur à diode et l'enroulement du sixième relais à pas provoquant l'ouverture de ses lames. Le moteur pas à pas restera dans cette position jusqu'à l'inversion du courant d'excitation un demi-cycle plus tard, moment auquel un circuit passant par un redresseur à diodes à pôles opposés provoquera le fonctionnement du relais pour la huitième étape suivi de la libération du relais pour la septième étape. La phase du courant d'excitation à travers le moteur pas à pas est ajustée de manière à ce que les relais pas à pas fonctionnent et se relâchent pendant l'intervalle de garde de 3,2 millisecondes précédant une impulsion de démarrage. Ceci empêche la mutilation des impulsions de signal. Le circuit pas à pas est rendu réentrant de sorte que le nombre préréglé sera transmis à plusieurs reprises tant que le courant d'excitation est fourni.
Avec l'excitation de 50 cycles choisie, la transmission complète de huit chiffres et un intervalle de silence à deux chiffres ne prend que 0,1 seconde. Cela se traduit par un court temps de maintien pour le circuit de réception du central et la fonction de signalisation répétitive permet des essais répétés en cas de mutilation du signal ainsi que la numérotation directe du poste téléphonique de l'abonné vers des bureaux distants plutôt qu'une certaine forme de signalisation relayée à partir des registres. dans le propre bureau de l'abonné.

RÉCEPTEUR DE SIGNAUX

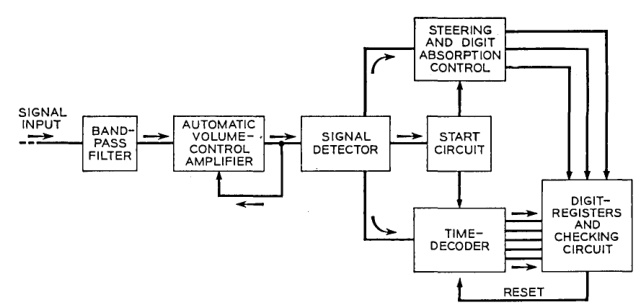

Un schéma fonctionnel simplifié d'un récepteur expérimental pour les signaux de position d'impulsion utilisés dans ce système est illustré à la Fig. 8.
Fig. 8-Pulse-position-dialing..
Les récepteurs ont été conçus par N. D. Newby et les auteurs de cet article. Les signaux après avoir traversé un filtre passe-bande sont amplifiés à un niveau standard par un circuit incorporant un contrôle de volume automatique agissant vers l'arrière. L'arrivée de chaque impulsion de signal est détectée par un dispositif à seuil.
Etant donné que l'intervalle de temps minimum entre la génération d'une impulsion et l'impulsion suivante suivante est de 3,2 millisecondes, le dispositif à seuil est agencé pour se désactiver lors de la détection d'une impulsion pendant environ 3 millisecondes. Cela empêche les faux fonctionnements du détecteur soit par des transitoires de queue résultant de la distorsion d'une impulsion dans le support de transmission, soit par du bruit se produisant dans cet intervalle.
Lorsque l'intervalle de silence ou de blanc qui existe entre la transmission complète d'un numéro et sa prochaine répétition est reconnu par le circuit de démarrage attaché au détecteur, le circuit décodeur de temps est activé ainsi que le circuit de pilotage et d'absorption de chiffres. Le décodeur de temps mesure ensuite la durée entre chaque impulsion de démarrage détectée et l'impulsion d'arrêt détectée suivante, et alimente les fils de valeur numérique correspondants dans les registres. Le circuit de pilotage active un ensemble séparé d'éléments de registre pour le stockage de chaque chiffre décodé qui doit être utilisé par ses circuits associés et retient une telle activation par ses caractéristiques d'absorption de chiffres pour les chiffres qui ne présentent pas d'intérêt immédiat. Le circuit de pilotage permet également un circuit de contrôle associé aux registres.
Plusieurs caractéristiques du code de signalisation permettent de vérifier que les signaux reçus sont conformes au code. Le cycle de transmission des nombres a déjà été décrit, mais une brève reformulation est faite ici pour souligner les caractéristiques vérifiables : la première impulsion suivant l'intervalle de blanc est une impulsion de démarrage et huit impulsions de démarrage à un intervalle de temps uniforme de 0,01 seconde entre les intervalles de blanc. . Une et une seule impulsion d'arrêt se produit entre les impulsions de démarrage. Le nombre total d'impulsions de signal entre les intervalles de blanc est de seize. Le circuit de contrôle utilise une ou plusieurs de ces propriétés pour s'assurer que 110 impulsions de signal ont été perdues pendant la transmission et qu'aucune impulsion étrangère n'a été détectée. Si les actions du circuit de contrôle indiquent qu'une erreur de transmission s'est produite, les circuits récepteurs sont complètement réinitialisés pour un autre essai.

LE RÉSEAU DE COMMUTATION
Pour atteindre l'objectif d'un seul circuit de commande commun pour le fonctionnement du réseau de commutation, qui fournit les chemins sélectionnables entre n'importe quel abonné et n'importe quel tronc, il était nécessaire d'avoir des commutateurs dans le réseau beaucoup plus rapides que n'importe quelle conception commerciale actuelle. Le modèle de laboratoire du réseau de commutation et de son équipement de sélection de chemin associé utilisant des tubes à gaz à cathode froide et des relais à lames sèches a été développé par E. Bruce et ST Brewer. En plus d'une vitesse de fonctionnement élevée, cet agencement de commutation possède certaines autres propriétés souhaitables : Les fonctions de test et de sélection de chemin inactif sont incorporées dans les commandes internes du réseau. Les sections occupées du réseau sont automatiquement isolées des sections testées pour les appels ultérieurs. La sélection d'une jonction dans un groupe de jonctions, ainsi que la sélection de chemin à travers le réseau, peuvent être accomplies par les commandes internes du réseau si les jonctions d'un groupe se voient attribuer une jonction par trame. La sélection d'une ligne réseau libre et d'un chemin de commutateur libre en combinaison réduit le blocage. Ces commandes de sélection internes éliminent de nombreux contacts de connecteur qui seraient autrement nécessaires entre les commutateurs et les circuits de commande communs externes.

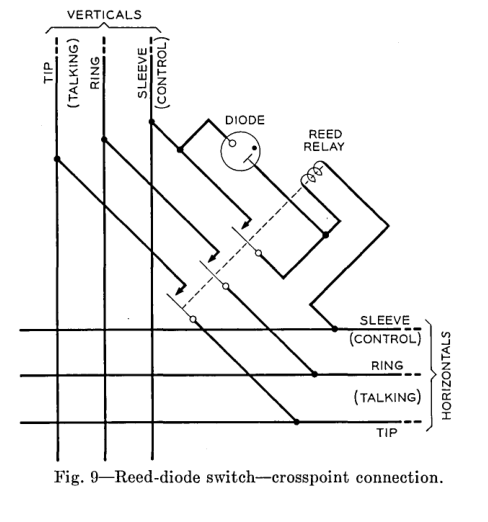

Le réseau de commutation se compose de trames de ligne et de trames de jonction, chaque trame étant divisée en commutateurs primaires et secondaires. Chaque commutateur principal de ligne et de jonction a un certain nombre de colonnes d'entrée verticales à travers le commutateur auxquelles sont respectivement connectés des circuits de ligne ou de jonction et un certain nombre de rangées de sortie horizontales à travers le commutateur. À l'intersection de chaque ligne et colonne d'un interrupteur se trouve un relais composé d'une bobine de fonctionnement et de trois contacts secs à lames souples. Par analogie avec le système crossbar qui utilise un réseau rectangulaire quelque peu similaire de lignes et de colonnes par commutateur et une distribution de chemin primaire-secondaire similaire, une intersection de commutateur est appelée un point de croisement et un relais de commutateur est appelé un relais de point de croisement. Dans le relais de croisement, deux des contacts sont utilisés pour connecter les conducteurs de conversation associés à la colonne particulière aux conducteurs de conversation associés à la rangée particulière. Une diode à gaz à cathode froide est également associée à chaque relais de croisement, et cette diode en série avec l'enroulement du relais est connectée entre le conducteur de commande de la colonne particulière et le conducteur de commande de la rangée particulière. Le troisième contact du relais crosspoint sert à court-circuiter la diode à gaz associée. Un point de croisement typique est illustré schématiquement à la Fig. 9. L'utilisation de ces diodes à gaz à points de croisement dans les fils de commande facilite l'identification et la sélection des chemins inactifs à travers le réseau de commutation et le court-circuit des diodes aux points de croisement opérés facilite la le maintien d'une connexion établie à travers le réseau à un niveau de puissance inférieur à celui requis pour le fonctionnement initial et le maintien d'une indication d'occupation le long d'une connexion établie pendant les processus de sélection de chemin des appels ultérieurs. Des relais à contact sec Reed, plutôt qu'un type plus conventionnel, sont utilisés dans les points de croisement pour fournir la vitesse de fonctionnement requise pour le fonctionnement d'un circuit de commande unique.
Chaque commutateur secondaire est un réseau rectangulaire similaire, sauf que les rangées horizontales sont utilisées comme bornes d'entrée et les colonnes verticales comme sorties de commutateur. Dans un cadre, les sorties horizontales des commutateurs primaires sont interconnectées avec les entrées horizontales des commutateurs secondaires de manière à fournir un chemin de chaque commutateur primaire à chaque commutateur secondaire.

Des connexions sont établies entre les commutateurs de trame de ligne secondaire et les commutateurs de trame de jonction secondaires pour fournir des voies de communication entre chaque trame de ligne et chaque trame de jonction. Une connexion métallique directe est établie pour les deux conducteurs parlants de chaque voie, mais le fil de commande de chaque sortie de commutateur de ligne secondaire est connecté à un circuit de commande individuel, appelé joncteur, et le fil de commande d'une prise de commutateur de ligne secondaire associée au même voie de communication est connectée au même circuit de commande ou joncteur. La taille des commutateurs sur chaque type de trame et le nombre de trames dans chaque bureau particulier seront déterminés par le nombre d'abonnés et d'autres bureaux se connectant à ce bureau et les habitudes d'appel des abonnés desservis.

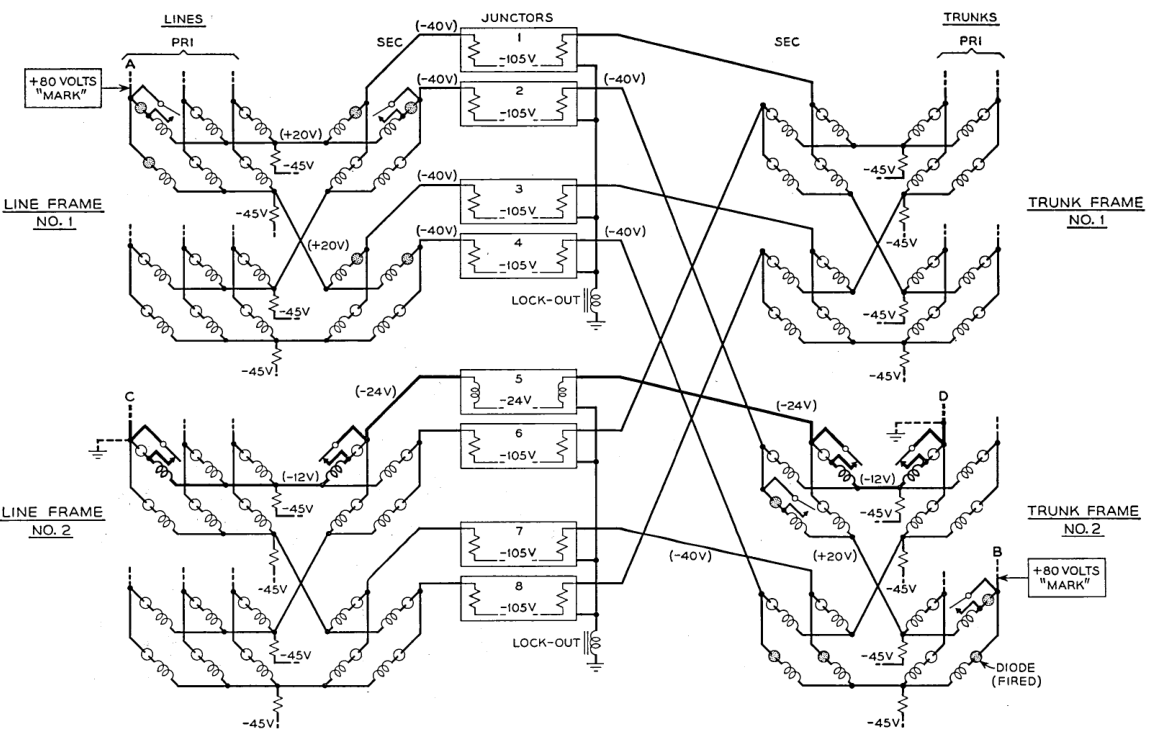

Le fonctionnement du réseau de commutation peut être expliqué en se référant à la figure 10 qui montre le schéma de conducteur de commande d'un réseau de commutation squelettisé d'un bureau de grande taille. Cette figure montre deux trames de ligne, dont chacune a deux commutateurs primaires et deux commutateurs secondaires.
Trois entrées verticales sont fournies sur chaque interrupteur principal et deux sorties verticales sur chaque interrupteur secondaire. La figure montre également deux châssis de jonction, chacun ayant deux commutateurs principaux et deux commutateurs secondaires. Les commutateurs de coffre fournissent deux entrées de coffre verticales sur les commutateurs principaux et deux sorties verticales sur les commutateurs secondaires.
Huit joncteurs sont nécessaires comme indiqué. Ce réseau de commutation sert alors à interconnecter douze abonnés avec huit lignes réseau.
Il s'agit de la taille réelle construite dans le modèle expérimental.

Comme le montre la figure 10, chaque chemin de conducteur de commande entre un commutateur primaire et un commutateur secondaire à la fois sur les châssis de ligne et de jonction est connecté via une valeur élevée de résistance à une alimentation électrique de 45 volts. De plus, chaque trajet de conducteur de commande à partir d'un commutateur secondaire se termine par une résistance similaire connectée à une alimentation électrique de -105 volts. Dans un joncteur impliqué dans une connexion établie, tel que le joncteur 5 de la figure 10, les fils de commande se connectent à une source de -24 volts via des enroulements de relais à faible résistance. Un chemin de parole est montré comme entièrement établi entre la ligne C sur la trame de ligne 2 et le tronc D sur la trame de tronc 2. Cette connexion est maintenue par le courant circulant de la source - 24 volts dans le joncteur 5 à travers les points de croisement Reed actionnés dans la ligne châssis à une masse dans le circuit de ligne et de la même manière à travers les points de croisement Reed actionnés dans le châssis du tronc à une masse dans le circuit du tronc. Le potentiel de -24 volts sur les fils de jonction et le potentiel de -12 volts résultant sur les fils de liaison du commutateur primaire-secondaire sont des indications de chemin occupé efficaces pour les opérations de sélection de chemin ultérieures dans le réseau.
Si un chemin de conversation est maintenant souhaité entre la ligne A sur la trame de ligne 1 de la Fig.10 et le tronc B sur la trame de tronc 2, une source d'alimentation de + 80 volts est connectée aux fils de commande à ces points. Ces tensions appliquées sont appelées "marques" et proviennent d'un circuit de groupe de nombres. La marque +80 volts sur la ligne A en conjonction avec les -45 volts fournis aux liaisons de commutation primaire-secondaire provoque l'allumage et la conduite des diodes à gaz à cathode froide de la ligne A verticale à faible courant. La caractéristique de chute de tension sensiblement constante des diodes à gaz fait passer la tension sur les deux sorties horizontales de ce commutateur primaire à +20 volts, "marquant" ainsi un fil d'entrée sur chaque commutateur secondaire de ce cadre de ligne.
Ces marques +20 volts en conjonction avec les -105 volts fournis par les joncteurs provoquent l'allumage des diodes à gaz entre les entrées de commutateur secondaire marquées et les sorties de joncteur, pour conduire à faible courant et ainsi marquer les joncteurs associés avec -40 volts toujours grâce à la caractéristique de la diode à gaz. Comme indiqué par les diodes ombrées de la Fig. 10, une marque sur la ligne A entraîne des marques sur les joncteurs 1, 2, 3 et 4 et révèle ainsi tous les chemins inactifs de la ligne A à travers le cadre de ligne.
De la même manière, la marque + 80 volts appliquée au tronc B entraîne le déclenchement des diodes le long des chemins de repos de ce tronc aux joncteurs 2, 4 et 7. Le chemin vers le joncteur 5, qui est utilisé sur la connexion entre la ligne C et le tronc D, n'est pas marqué dans ce cas. Le -24 volts présenté par le joncteur 5 sur son fil de commande de tronc n'est pas suffisant lorsqu'il est combiné avec la marque +20 volts sur la liaison primaire-secondaire de tronc qui mène à ce joncteur pour déclencher la diode de point de croisement associée.
Pour cette connexion souhaitée, il existe deux chemins possibles, soit à travers le joncteur 2, soit à travers le joncteur 4, comme indiqué par les repères -40 volts existant à la fois sur les côtés ligne et tronc de ces joncteurs. La sélection entre ces chemins s'effectue automatiquement à l'aide d'un circuit de verrouillage commun à tous les joncteurs desservant la même trame de ligne.
On sait que si un chemin de conduction à travers un tube à gaz à résistance négative est pourvu d'une impédance de charge de valeur appropriée qui est commune à un chemin de conduction similaire à travers un ou plusieurs autres tubes à gaz similaires, un seul tube s'ionisera et restera ionisé même si des potentiels de tir sont appliqués à plusieurs tubes soit simultanément soit en séquence. Un tel circuit utilisant deux tubes à gaz ou plus avec une impédance de charge commune fonctionne comme un circuit de verrouillage. Le phénomène est dû à la région de résistance négative dans les caractéristiques du tube à gaz à travers lequel le courant du tube passe dans la plage entre les tensions de claquage et de maintien. Dans cette région, à mesure que le courant à travers un tube augmente, la tension aux bornes du tube diminue, tendant à empêcher les autres tubes avec la charge commune de s'allumer. Pour réduire la possibilité que deux tubes allumés simultanément traversent alors cette région instable exactement ensemble, un élément inductif est utilisé dans le circuit de charge commun. Cela augmente l'intervalle de temps nécessaire pour traverser la région instable, permettant ainsi aux différences entre les tubes d'entraîner un verrouillage.
Dans chaque joncteur, un tube à gaz à cathode froide à cinq éléments est utilisé pour la détection et la sélection du chemin. Un élément de commande de ce tube est repéré côté ligne et l'autre élément de commande côté ligne du joncteur si ce joncteur est utilisable dans la communication en cours d'établissement. L'anode principale est connectée, avec celles des autres joncteurs du même châssis de ligne, dans un circuit de verrouillage de sorte que seul le tube à gaz d'un joncteur puisse conduire dans son espace principal. Le joncteur dans lequel le tube à gaz conduit dans l'espace principal est le joncteur sélectionné et le trajet du réseau de commutation qui lui est associé est le trajet sélectionné. Supposons que le joncteur 2 soit ainsi sélectionné. Il court-circuite d'abord les résistances de ses câbles d'alimentation -105 volts. Cela permet à une plus grande valeur de courant de circuler à travers les diodes à gaz le long du trajet sélectionné et provoque le fonctionnement des contacts Reed associés aux enroulements de relais à point de croisement qui sont en série avec les diodes. Le contact du conducteur de commande à chacun de ces points de croisement, comme illustré le long du chemin sélectionné sur la figure 10, court-circuite les diodes à gaz. Avec les diodes court-circuitées, une augmentation supplémentaire du courant actionne les relais en série avec ce chemin de conducteur de commande dans les circuits de ligne et de jonction. Ces relais entraînent le remplacement des alimentations -105 volts dans le joncteur associé, le joncteur 2 dans ce cas, par les sources -24 volts et les repères +80 volts sur les bornes de ligne et de jonction. être remplacé par du sol. Ce décalage des sources d'alimentation permet aux diodes à gaz le long des trajets marqués mais non sélectionnés pour cet appel de s'éteindre mais maintient à un faible niveau de puissance les relais de point de croisement le long du trajet sélectionné. Avec toutes les diodes éteintes, le réseau de commutation est prêt pour la prochaine opération de sélection de chemin. L'enlèvement de la terre à l'extrémité du tronc d'une connexion établie, à la fin de la conversation, entraîne la libération complète des points de croisement et du joncteur exploités associés.
Avec un taux de trafic du central pendant les heures de pointe de 50 000 appels par heure, 50 millisecondes est le temps de maintien maximal autorisé pour un seul circuit de contrôle commun à 70 % d'utilisation. Un seul circuit de commande, même pendant ses périodes les plus chargées, ne doit pas être utilisé plus d'environ 70 % du temps. Si l'utilisation est augmentée au-delà de ce point, les retards que les autres circuits rencontrent en essayant d'utiliser le circuit de commande commun augmentent très rapidement. Cela produit le même effet que l'augmentation du temps de maintien du circuit de commande.
Le temps de maintien du circuit de commande pour le réseau de commutation détermine la capacité de trafic de l'agencement de commutation si un seul circuit de commande est prévu. Le temps de maintien du circuit de commande, à son tour, se compose de trois parties : les temps de fonctionnement et de libération des relais de connecteur, les temps de test et de "marquage" de la ligne, et le temps de fonctionnement des commutateurs et des joncteurs. Le temps de maintien moyen du circuit de commande du réseau de commutation pour le système décrit était d'environ 40 millisecondes. Ceci est considérablement plus court que le maximum de 50 millisecondes autorisé dans les conditions de trafic intense du paragraphe précédent.

OPÉRATION SYSTÈME

L'ECASS squelettisé (Le terme « squelettisé » désigne ce qui a été réduit à une ossature ou une structure de base) expérimental construit pour des tests en laboratoire.
Il est illustré à la Fig. 11. L'équipement est situé sur ces châssis de gauche à droite comme suit : châssis n° 1, circuits d'actionneur de ligne et d'origine, réseau de commutation et commandes ; Châssis n° 2, tronc, actionneur extérieur et circuits de groupe de numéros ; Châssis n°3, circuits récepteurs d'origine ; Châssis n°4, alimentations ; et Châssis n° 5, terminaison des circuits récepteurs.

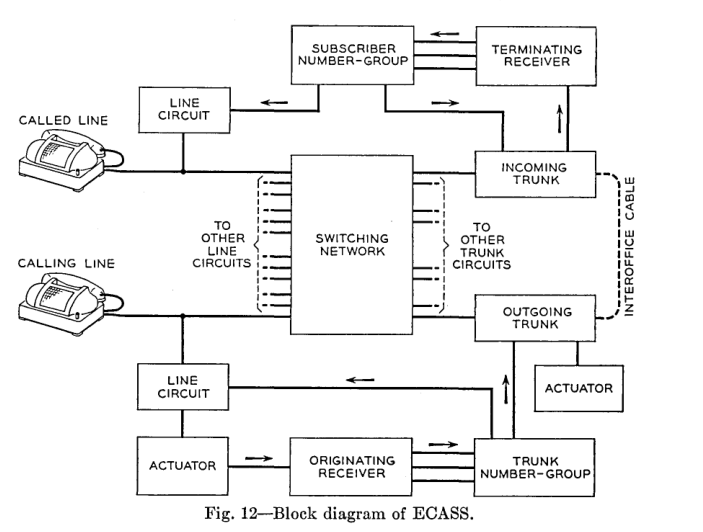

Sans autre description détaillée des divers circuits de composants, le placement réussi d'un appel à travers le système peut maintenant être retracé en se référant au schéma fonctionnel de la Fig. 12..

Un abonné à l'origine d'un appel prérégle d'abord le numéro complet de la ligne appelée sur les molettes de son sous-ensemble. Le sous-ensemble a été "verrouillé" dans l'état de signalisation par la réinitialisation mécanique au raccrochage après l'appel précédent. Lorsque l'abonné retire ensuite le combiné de son téléphone de son socle, un relais de ligne dans le central téléphonique fonctionne en reconnaissance d'une demande de service. Le relais de ligne alimente à son tour un intervalle de démarrage d'un tube à gaz à cathode froide associé. Les tubes à gaz pour un groupe de conduites sont connectés dans un agencement de verrouillage de telle sorte qu'un seul tube à gaz à la fois peut conduire dans un espace principal. Lorsque le tube conduit dans l'espace principal, il actionne un relais qui connecte la ligne associée directement à un circuit d'actionneur et de récepteur d'origine commun. Pendant la courte période pendant laquelle une ligne est attachée au récepteur, le service d'origine est refusé à toutes les autres lignes du même groupe, mais les appels entrants peuvent être acheminés vers n'importe quelle ligne inactive.
Le nom, actionneur, dans ce système fait référence à un circuit qui comprend un amplificateur pour transmettre un courant de 50 cycles au sous-ensemble d'un abonné sur le simplex. Ce courant est maintenu à une amplitude constante malgré les différences entre les différentes boucles d'abonné et la présence éventuelle de potentiels de terre par la forte impédance de sortie de l'amplificateur. Cette impédance de sortie élevée est obtenue par l'utilisation de 35 db de rétroaction à partir de la sortie de l'amplificateur. De plus, le circuit d'actionneur surveille également son flux de courant de 50 cycles lorsqu'il est connecté à une boucle d'abonné comme moyen de maintenir la supervision puisqu'aucun courant continu n'est autorisé dans la boucle pendant la période de signalisation. Le courant de 50 cycles dans le poste de l'abonné provoque la génération répétitive du numéro préréglé complet sous forme de signaux de numérotation de position d'impulsion qui sont renvoyés au circuit récepteur dans le central téléphonique sur la boucle. L'utilisation de la puissance simplex pour générer des signaux de boucle a été adoptée pour simplifier le problème de filtrage au niveau des circuits récepteurs.
Le récepteur d'origine détecte les signaux de numérotation, y compris l'occurrence de l'intervalle vide entre les répétitions d'un numéro complet. Il décode les signaux représentant les trois premiers chiffres suivant l'intervalle blanc, c'est-à-dire le code du bureau appelé, et enregistre ces chiffres à moins que le circuit de contrôle n'indique qu'un autre essai est nécessaire. L'action du circuit de contrôle a été décrite dans la section Récepteur de signal de cet article. Le récepteur ignore les signaux représentant le numéro de la ligne appelée. Après l'enregistrement réussi du code du bureau appelé, le récepteur d'origine se connecte au circuit du groupe de numéros de lignes.
Le nom, circuit de groupe de nombres, dans ce système fait référence à un circuit à travers lequel une connexion peut être établie à l'apparence du réseau de commutation du fil de commande de l'un quelconque d'un groupe de lignes réseau ou de lignes. Dans le groupe de numéros de ligne réseau, une matrice de tubes à gaz à cathode froide combine les trois chiffres d'un code de bureau pour établir un seul chemin de contrôle principal vers les apparences d'équipement des lignes réseau. Cette fonctionnalité de traduction permet une affectation arbitraire entre les emplacements de ligne réseau et les codes de bureau répertoriés dans .directory. Un autre circuit, le groupe de numéros d'abonnés, comprend de manière similaire la traduction d'un numéro d'annuaire de la ligne appelée en numéro d'équipement de ligne du réseau de commutation. Sur un tel chemin de contrôle, un test est effectué sur l'état inactif, occupé ou vacant de tout circuit ou ligne désigné, et ce même chemin de contrôle est utilisé, avec d'autres fils de contrôle vers le réseau de commutation, pour établir une connexion via le réseau de commutation vers cette jonction ou cette ligne.
Si le test via le groupe de numéros révèle une ligne réseau inactive, la borne de commande de l'apparence de la ligne réseau sur les commutateurs à diode reed est "marquée" avec une tension sur le même chemin de test occupé et le fil de commande de l'apparence de la ligne appelante est de la même manière " marqué" sur un chemin s'étendant à travers le connecteur récepteur-actionneur. Ces marques provenant des extrémités opposées du réseau de commutation provoquent la sélection d'un joncteur inactif situé dans les câbles de connexion entre les trames de ligne et de jonction.
Le joncteur sélectionné fonctionne à son tour pour rendre les marques efficaces dans le fonctionnement des points de croisement de commutation des quatre étages de commutation comme décrit Fig. 12-Schéma fonctionnel d'ECASS dans la section sur le réseau de commutation. La tension de fonctionnement de marquage et de commutation est appliquée à la borne de ligne des commutateurs via un relais de coupure de ligne, qui fonctionne sur le courant accru qui circule dans ce circuit immédiatement après que les diodes des points de croisement des commutateurs ont été court-circuitées. Le fonctionnement du relais de coupure de ligne libère l'actionneur et le récepteur d'origine qui étaient connectés via les contacts arrière de ce relais et, à son tour, provoque la libération du groupe de numéros de ligne.
L'étape suivante consiste à envoyer le numéro de la ligne appelée sur la ligne réseau sortante afin que le bureau distant puisse établir la connexion avec l'abonné appelé. Un actionneur vers l'extérieur est prévu à cet effet. Un relais en série avec le chemin de marquage dans le circuit du tronc sortant fonctionne pour connecter l'actionneur sortant directement au tronc. Les circuits de connexion du tronc à l'actionneur comprennent un verrouillage du tube à gaz pour s'assurer qu'un seul tronc est connecté à l'actionneur à la fois. Pendant le court délai d'attente d'un actionneur qui peut survenir pendant les périodes de trafic intense, la connexion établie du réseau de commutation est maintenue sous le contrôle de la supervision du courant continu à partir du circuit principal. L'actionneur de sortie, lorsqu'il est connecté, transmet un courant de 50 cycles à travers le réseau de commutation au sous-ensemble de l'abonné appelant et maintient la connexion en surveillant le flux de courant de 50 cycles. Ce courant de 50 cycles amène le poste de l'abonné à transmettre à nouveau le numéro appelé de manière répétitive via les commutateurs et la ligne réseau sortante vers la ligne réseau entrante associée au niveau du central appelé. Dans cet article, il est supposé que tous les autres bureaux connectés à celui-ci sont du même type que celui-ci ou sont agencés pour transmettre et recevoir, au besoin, le code d'impulsion de signalisation utilisé dans ce bureau.
Les dispositions prises dans ce bureau pour répondre aux appels entrants, y compris les appels provenant de ce bureau lui-même, sont illustrées à la Fig. 12..
Le fonctionnement du relais de connecteur qui connecte la ligne réseau sortante à un actionneur signale au circuit de ligne réseau entrant dans le bureau d'arrivée de se connecter à un circuit récepteur entrant pour recevoir les signaux de numérotation répétitive. La connexion entre la ligne réseau entrante et le récepteur de signal s'effectue via un circuit de verrouillage qui garantit qu'une seule ligne réseau est connectée au récepteur. Lorsque le récepteur entrant a absorbé le code du bureau, enregistré le numéro de la ligne appelée et vérifié · l'enregistrement, il fait que le tronc entrant transmet une impulsion de batterie inverse au tronc sortant comme un signal de numéro reçu.

Cette inversion amène la ligne réseau sortante à rejeter l'actionneur de sortie et à déclencher le verrou dans le sous-ensemble de l'abonné en position de conversation avec une batterie de conversation et de supervision en courant continu alimentée par la ligne réseau sortante. En même temps, le récepteur entrant se connecte au groupe de numéros d'abonné pour effectuer un test inactif-occupé-vacant de la ligne appelée et pour "marquer", s'il est inactif, l'apparence du terminal de commande de la ligne appelée sur les commutateurs à diode reed. Au moment de ce test, une "marque" de tension est également appliquée à l'apparence du fil de commande du tronc entrant.
Comme précédemment, ces deux "marques" des extrémités opposées du réseau de commutation provoquent la sélection d'un joncteur inactif et à son tour le fonctionnement des points de croisement Reed dans les quatre étages de commutation le long du chemin sélectionné.
La tension de "marquage" est appliquée à la borne d'arrivée des commutateurs par l'intermédiaire de l'enroulement d'un relais qui, agissant immédiatement après les croisements, provoque la libération du récepteur entrant et place la connexion de commutation sous la surveillance conjointe de l'appelé et de l'appelant. les abonnés. Le relais de coupure de ligne dont l'enroulement est en série Fig.
Sur la base du résultat du test inactif-occupé-vacant de la ligne appelée, le circuit de registre entrant configure la ligne réseau entrante pour fournir une sonnerie à l'abonné appelé lors de la fermeture des points de croisement et une tonalité de sonnerie à l'abonné appelant si la ligne appelée est libre ou configure la ligne réseau pour qu'elle renvoie la tonalité d'occupation à l'abonné appelant si la ligne appelée est occupée ou libre. Dans ce dernier cas, le récepteur entrant est libéré immédiatement sans établir de connexion de terminaison via les commutateurs.
Étant donné que les connexions dans le même réseau de commutation à diode reed sont établies via l'un des deux circuits de groupe de numéros, le verrouillage est assuré entre le récepteur d'origine au connecteur de groupe de numéros de ligne réseau et le récepteur de terminaison au connecteur de groupe de numéros d'abonné de sorte qu'un seul circuit de groupe de numéros peut être en fonctionnement à la fois..

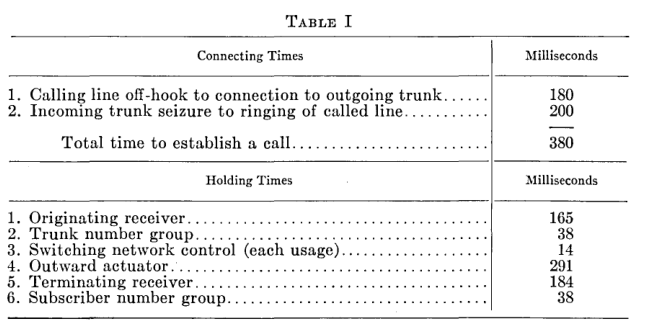

Certains des intervalles de temps moyens importants mesurés dans ce système sont donnés dans le tableau I et représentés graphiquement à la Fig. 13.

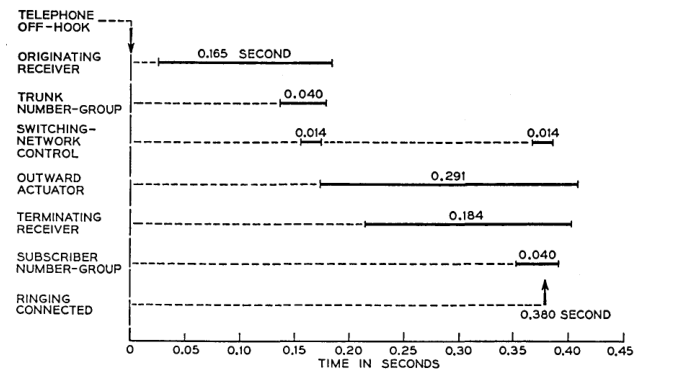

Tableau I et Fig. 13- séquence de fonctionnement basée sur des temps de maintien moyens

CONCLUSION

Le système de commutation automatique à commande électronique décrit dans cet article a été conçu pour les grands bureaux centraux et une version de laboratoire squelettisée a été construite, testée et démontrée. Un fonctionnement réussi aux vitesses requises a été obtenu. Aucune défaillance des circuits de consignation des tubes gaz n'a été constatée dans les différentes combinaisons de grippage simultané possible. Le système expérimental montre qu'un grand bureau de trafic lourd pourrait être amené à fonctionner sur une base un à la fois avec une réduction avantageuse du nombre de circuits de commande et de connecteurs. Bon nombre des composants nécessaires utilisés dans ce système pour un fonctionnement un à la fois sont maintenant disponibles dans un état de pré-développement et seront probablement utilisés dans des systèmes commerciaux. Cependant, la conception commerciale et la production d'un bureau complet tel que décrit ici n'est pas économiquement compétitive avec les systèmes existants car le sous-ensemble d'abonnés et le circuit de ligne qui sont utilisés en grand nombre sont trop complexes et coûteux.

REMERCIEMENTS
Bien que des remerciements aient été faits dans des cas spécifiques tout au long de ce document, nous souhaitons souligner que de nombreux autres ont contribué au succès du projet. Nous souhaitons mentionner G. G. Bailey et G. A. Backman qui ont réalisé la construction physique et participé aux essais. En particulier, nous souhaitons mentionner A. W. Horton, Jr., qui a dirigé le projet.
